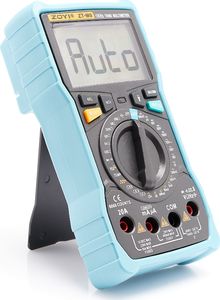

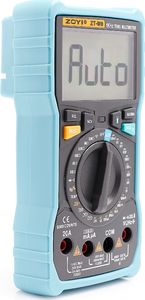

Multimetr cyfrowy  ZT-M0

Zasilany bateryjnie, multimetr cyfrowy, pozwala na pomiar rzeczywistej wartości skutecznej (RMS). Wyposażony w duży czytelny wyświetlacz z maksymalnym wskazaniem 6000, zapewnia wyśmienitą rozdzielczość pomiarową w większości zakresów. Miernik umożliwia pomiar wartości skutecznej TrueRMS napięcia i prądu zmiennego AC, prądu i napięcia stałego DC, rezystancji, pojemności kondensatorów, temperatury, testowania diod półprzewodnikowych, tester ciągłości (potocznie zwany brzęczykiem), pomiar czestotliwości i współczynnika wypełniania. Urządzenie wyśmienitej jakości, wykonane z wysokiej klasy materiałów, jest to nieodłączny element każdego serwisu, warsztatu samochodowego, jak również miernik przydatny w każdym domu. Multimetr wyposażony w automatyczne określanie zakresu, co  ułatwia i przyspiesza testy.

Specyfikacja:

• Częstotliwość: 10.00MHz
• Pojemność: 60mF
• Napięcie stałe: 1000V
• Napięcie przemienne: 750V
• Natężenie stałe: 20A
• Natężenie przemienne: 20A
• Odporność: 60MΩ
• Maksymalna wartość: 6000
• Smart mode: TAK
• True-RMS: TAK
• Zatrzymanie danych: TAK
• Lampka z tyłu: TAK
• Lampka z przodu: TAK
• Alarm o niskiej baterii: TAK
• Automatyczne wyłączanie: TAK
• NCV: TAK
• Temperatura: -20°C do 1000°C
• Duży ekran LCD z białym podświetleniem
• Pomiar wartość REL, MAX, MIN
• Pomiar temperatury
• Dwie baterie AA, łatwe do wymiany
• Przeszedł dwumetrowy test upadku, wspornik przeciwzłamaniowy
• Futerał ochronny z PVC, bardzo wytrzymały i trwały

Funkcje:

• funkcja REL - pomiary względne
• MAX/MIN - rejestrowanie wartości maksymalnej i minimalnej
• funkcja SELECT - w trakcie pomiaru napięcia/ prądu zmiennego możliwość pomiaru (przełączenia) na zakres częstotliwości lub współczynnika wypełnienia %
• funkcja HOLD - zatrzymanie wskazania
• funkcja AUTOOFF - po 14 minutach i 30 sekundach bezczynności "przypomni o sobie" sygnałem dźwiękowych, a po kolejnych 30 sekundach zgaśnie ekran

Opis panelu czołowego:

NCV - Przytrzymaj przycisk, urządzenie wyemituje sygnał dźwiękowy, gdy wewnętrzny czujnik wykryje w pobliżu napięcie prądu przemiennego. Im wyższe napięcie, tym głośniej emitowany jest sygnał dźwiękowy.

MAX/MIN – funkcja rejestrowania i podglądania wartości MAX i MIN w tracie pomiaru

REL – pomiar względny

HOLD/LIGHT –  przycisk jest dwu-funkcyjny: krótkie naciśnięcie zapamiętuje/zatrzymuje wyświetlane wskazanie mierzonej wartości na wyświetlaczu. Dłuższe naciśnięcie 2s. włącza podświetlanie ekranu LCD

SELECT – pomarańczowy przycisk umożliwia przełączanie się pomiędzy poszczególnymi funkcjami nadrukowanymi na przełączniku obrotowym

Pomiar napięcia prądu stałego:

Przekręć pokrętło na pomiar napięcia stałego (V). Podłącz przewody zgodnie z polaryzacją. Czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru napięcia. Na ekranie wyświetli się wynik pomiaru.

Pomiar napięcia prądu zmiennego:

Podłączenie analogiczne do pomiaru napięcia stałego. Przekręć pokrętło na pomiar napięcia zmiennego (V~).

Pomiar rezystancji:

Przekręć pokrętło na pomiar rezystancji (Ω). Podłącz przewody zgodnie z polaryzacją. Czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru rezystancji (w razie wątpliwości przyjrzyj się poniższym zdjęciom). Na ekranie pojawi się wynik pomiaru.

Pomiar częstotliwości :

Przekręć pokrętło na pomiar częstotliwości (Hz %), wciśnij raz pomarańczowy przycisk SELECT i następnie zmień potencjometr na  „Hz %”. Podłącz przewody zgodnie z polaryzacją. Czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru częstotliwości. Na ekranie pojawi się wynik pomiaru.

Pomiar natężenia prądu stałego i zmiennego:

Przekręć pokrętło na pomiar natężenie prądu (A), aby zmieniać pomiędzy prądem stałym, a zmiennym . Podłącz przewody zgodnie z polaryzacją, czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru natężenia prądu. UWAGA! Tu musisz wybrać czy prąd jest poniżej 600 mA, jeśli jest większy, wybierz odpowiednie gniazdo pomiarowe. Na ekranie pojawi się wynik pomiaru.

Pomiar pojemności:

Przekręć pokrętło na pomiar pojemności kondensatora. Podłącz przewody zgodnie z polaryzacją, czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru pojemności. Pamiętaj, aby przez podłączeniem kondensatora, rozładować go.

Pomiar temperatury:

Aby wykonać pomiar temperatury należy przekręcić pokrętło na skrajnie prawą pozycję. Możemy skorzystać z termopary dołączonej do zestawu (wówczas musimy ją podłączyć zgodnie z opisem gniazd pomiarowych) lub z wbudowanej w miernik.

W zestawie:

• Multimetr cyfrowy ZT-M0
• Przewody sondy pomiarowej
• Futerał do przechowywania
• Instrukcja obsługi w języku angielskim
