Zamel Przekaźnik elektromagnetyczny dopuszkowy 230VAC 10A PEP-01/230 EXT10000256

Przekaźnik Elektromagnetyczny 230 V

ZAMEL PEP-01/230

• Zapewnia galwaniczną separację pomiędzy obwodami.
• Możliwość zwiększenia prądów obciążeniowych obwodu
• Niewielkie rozmiary - możliwość montażu w puszce elektrycznej
• Przekaźniki elektromagnetyczne mogą być stosowane w przypadku potrzeby zwiększenia prądów obciążenia urządzeń elektrycznych.
• Zapewniają izolację galwaniczną pomiędzy układem sterującym a obciążeniem.
• Posiadają bez napięciowe styki NO/NC, co umożliwia podłączenie napięcia w zakresie od 0 ÷ 250 V AC.

• Stan monostabilny (brak stanu pamięci ON/OFF) sterowanie oświetleniem lub dowolnym urządzeniem
• Wyzwalane przez podanie zasilania do cewki przekaźnika
• Mogą współpracować z systemami domofonowymi, kontrolerami rolet i innymi urządzeniami automatyki
• Gwarantują galwaniczną separację wejścia i wyjścia modułu
• Montaż w skrzynkach instalacyjnych o średnicy ø 60
• Wyjście przekaźnikowe beznapięciowe 1 x NO/NC o prądzie obciążenia 10 A

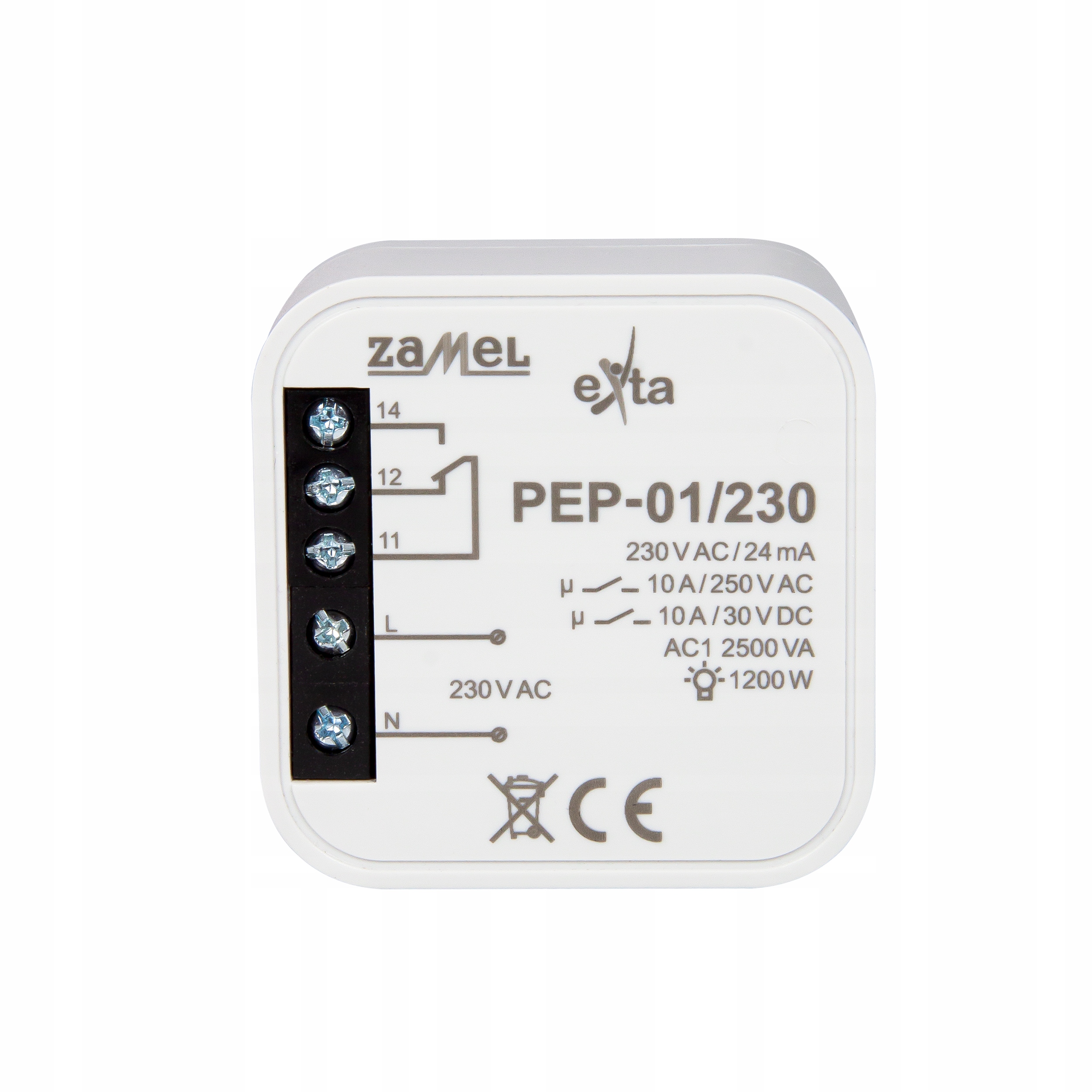

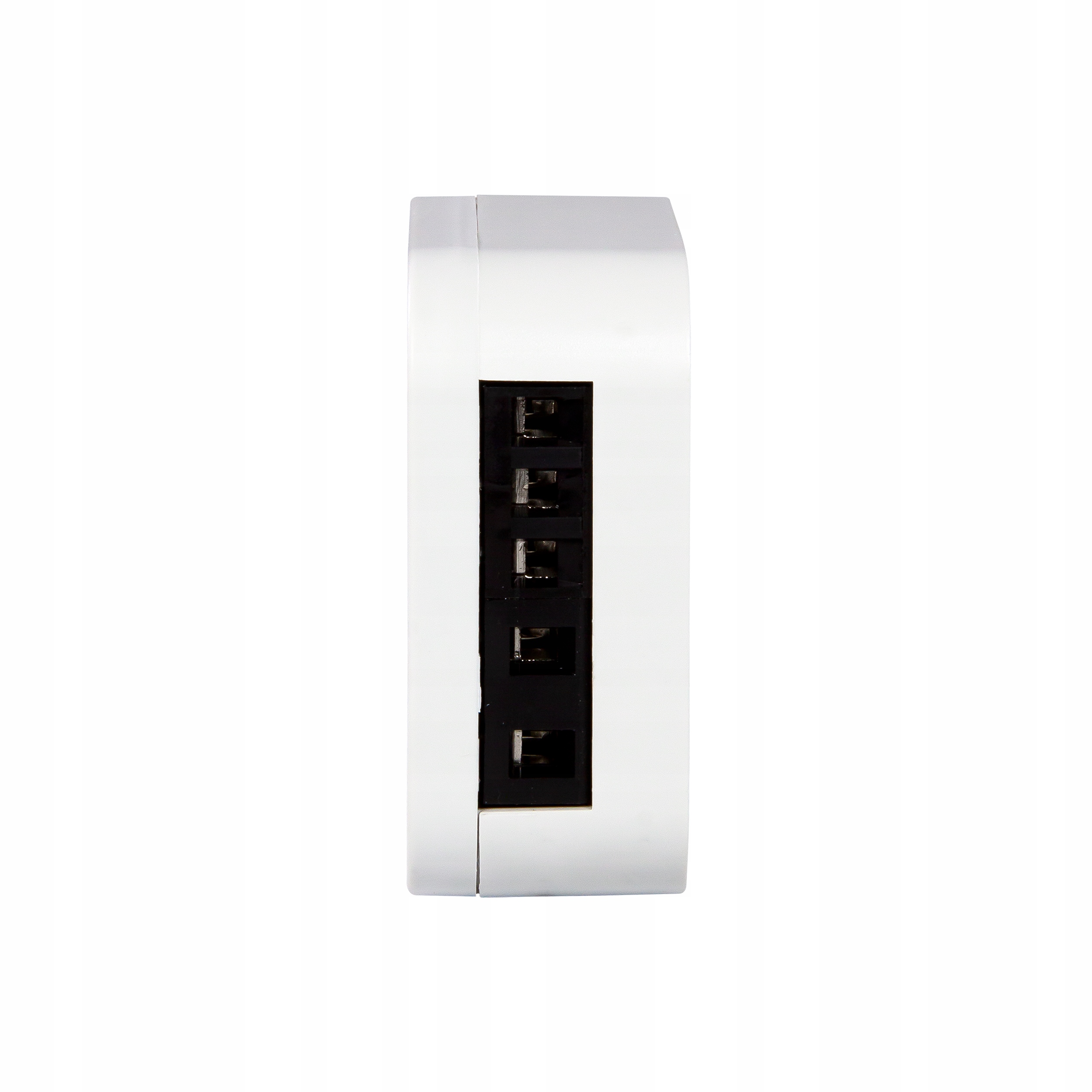

Opis produktu

1. Wyprowadzenia wyjściowe przekaźnika (11, 12, 14)
2. Wyprowadzenia zasilania N / A2
3. Wyprowadzenia zasilania L / A1

Instalacja i podłączenie

1. Odłączyć obwód zasilania za pomocą bezpiecznika, przekaźnika nadmiarowo-prądowego lub wyłącznika głównego podłączonego do odpowiedniego obwodu.
2. Sprawdzić, przy użyciu odpowiedniego narzędzia, czy na przewodach zasilających nie ma napięcia.
3. Zainstalować urządzenie PEP-01 w puszcze o średnicy ø 60.
4. Podłączyć przewody do wyprowadzeń zgodnie z schematem podłączenia.
5. Włączyć obwód zasilania.

Dane techniczne:

• Wyprowadzenia zasilania: A1, A2 A1, A2 L, N
• Znamionowe napięcie zasilania: 12 V AC/DC 24 V AC/DC 230 V AC
• Tolerancja napięcia zasilania: -15 +10 %
• Częstotliwość nominalna: 50 / 60 Hz
• Znamionowy pobór prądu: 33 mA AC 15 mA AC 23,2 mA AC
• Wyprowadzenia wyjściowe przekaźnika: 11, 12, 14
• Układ sterujący: 1 NO/NC – 10 A / 250 V AC / 30 V DC
• Liczba wyprowadzeń przewodowych: 5
• Przekrój przewodów przyłączeniowych: 0,2 2,5 mm2
• Temperatura robocza: -10 +55oC
• Pozycja pracy: dowolna
• Mocowanie obudowy: do puszek o średnicy ø 60 (wgłębionych)
• Stopień ochrony obudowy: IP20
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,031 kg 0,031 kg 0,036 kg
