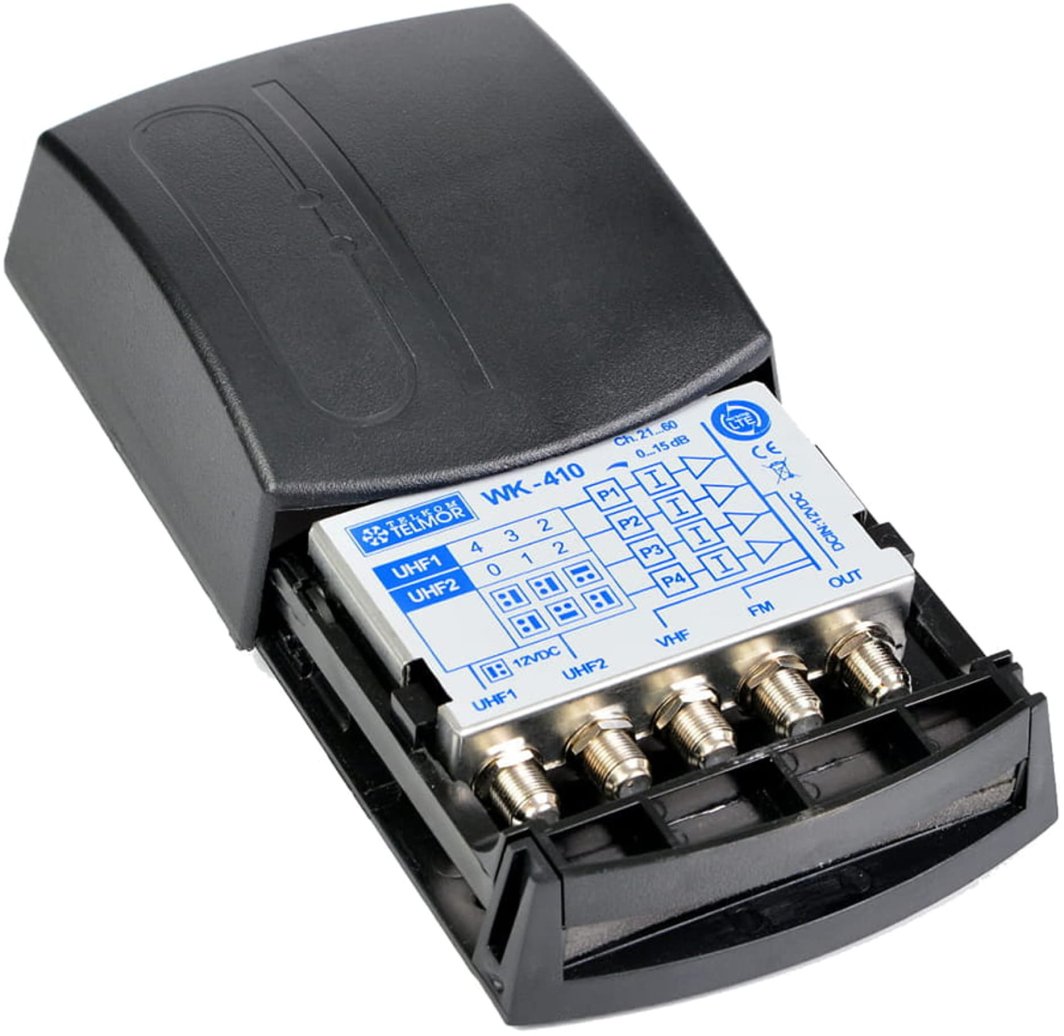

Wzmacniacz Masztowy Wielozakresowy Telmor WK-410

Przydziały filtrów do każdego z wejść UHF można ustalić za pomocą zworek (możliwe są opcje 0/4, 1/3,2/2). Dodatkowo wzmacniacz spina wszystkie wejścia na zasadzie zwrotnicy antenowej, zatem gotowy jest do sumowania sygnałów z różnych anten, łącznie z gotowością odbioru MUX-a w paśmie VHF. Uzupełniająco, na wejściu UHF1, WK-410 posiada wbudowany filtr, wykonany w technologii SAW, który eliminuje niekorzystny wpływ zakłóceń pochodzących od sygnałów mobilnego Internetu (LTE).

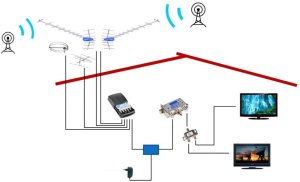

Podstawowym zadaniem wzmacniacza jest wyselekcjonowanie czterech sygnałów o różnych poziomach odbieranych w zakresie pasma UHF w celu ich wyrównania. Tak przygotowane sygnały można bezpośrednio podłączyć do odbiornika TV lub tunera DVB-T. W przypadku rozleglejszej instalacji kablowej, sygnały z WK-410 można wzmocnić, wykorzystując zewnętrzny wzmacniacz typu WSS lub WMX i dalej poprzez instalację kablową przesłać je do punktów odbioru. Regulacja poziomu wzmocnienia sygnału dla każdego z czterech torów wzmacniacza realizowana jest za pomocą potencjometrów.

Cechy Wzmacniacza antenowego:

• wzmacniacz masztowy dedykowany do pracy z cyfrowymi sygnałami TV naziemnej – DVB-T,

• cztery niezależne wejścia: 2xUHF, 1xVHF, 1xUKF (FM), w tym jedno wejście UHF z filtrem LTE (technologia SAW),

• 4 przestrajane filtry UHF w zakresie kanałów k.21-k.60, przydział filtrów za pomocą zworek,

• niezależna dla każdego toru regulacja kanału wyjściowego i wzmocnienia,

• zdalne zasilane poprzez wyjście (OUT),

• możliwość montażu na zewnątrz – w komplecie obudowa bryzgoszczelna.

Specyfikacja wzmacniacza Telmor:

• Pasmo pracy: FM-VHF-UHF

• Ilość wejść: 1/1/2

• Zakres częstotliwości pracy MHz: 47-790

• Inne wejścia (dosumowanie jako zwrotnica): VHF, FM

• Liczba filtrów UHF: 4

• Wzmocnienie dB: 15

• Regulacja wzmocnienia w UHF dB: -20

• Maksymalny poziom wyjściowy dBµV: 86

• Selektywność dB dla±24dB: 15

• Zasilanie VDC: 12

• Zasilanie przedwzmacniacza w torze UHF V/mA 12/50

• Poziom wyjściowy (DIN 45004B) IM3=60dBc dBuV: 86

• Impedancja wejście / wyjście Ohm: 75 / 75

• Typ złącz wejście / wyjście: gniazdo „F” / gniazdo „F”

• Wymiary produktu mm: 80x70x35

• Wymiary obudowy masztowej mm: 108x125x45

• Waga netto z obudową masztową kg: 0,28

• Opakowanie: karton

Dzięki zastosowaniu plastikowej, bryzgoszczelnej obudowy, WK-410 można montować na zewnątrz, bezpośrednio na maszcie antenowym.
