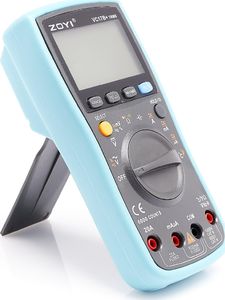

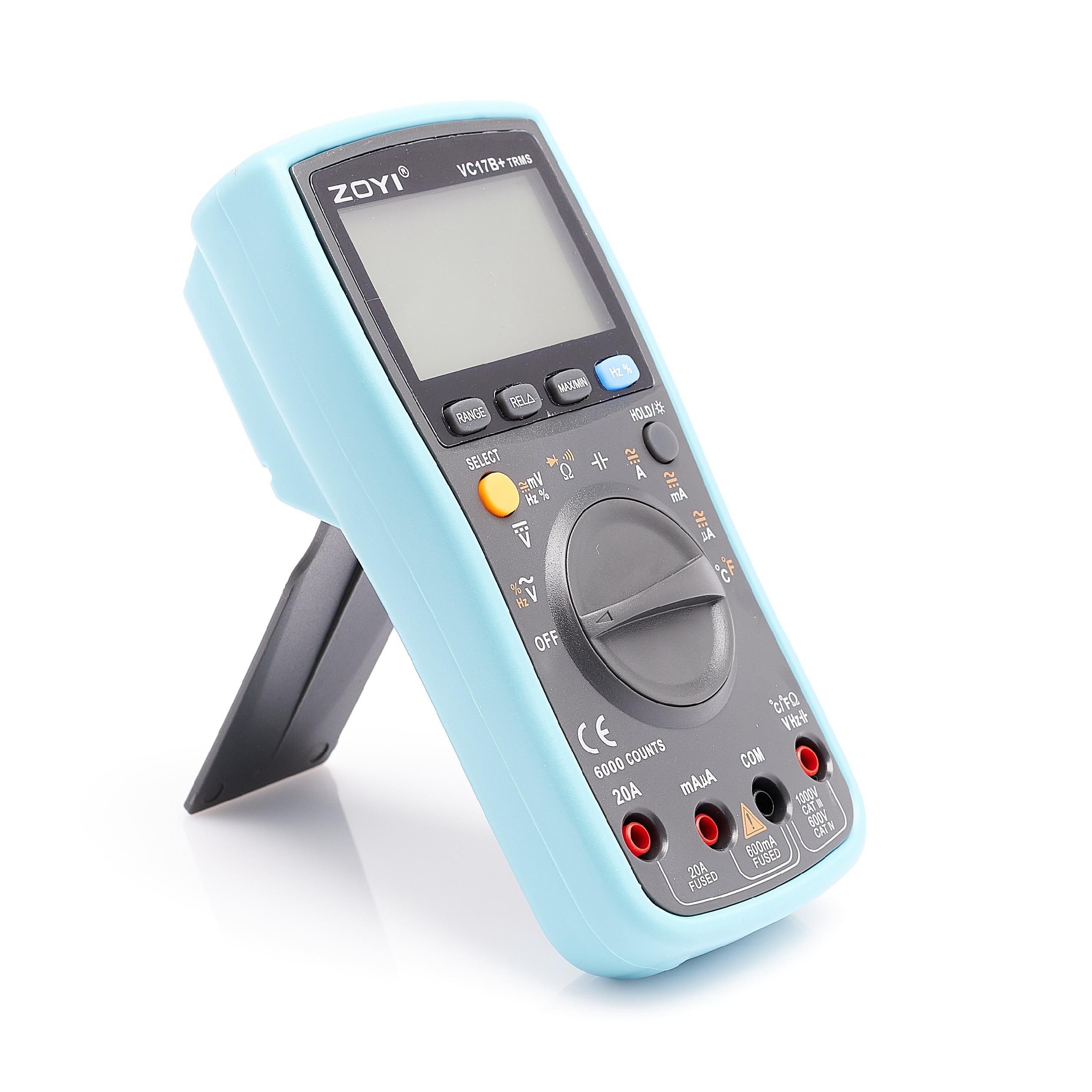

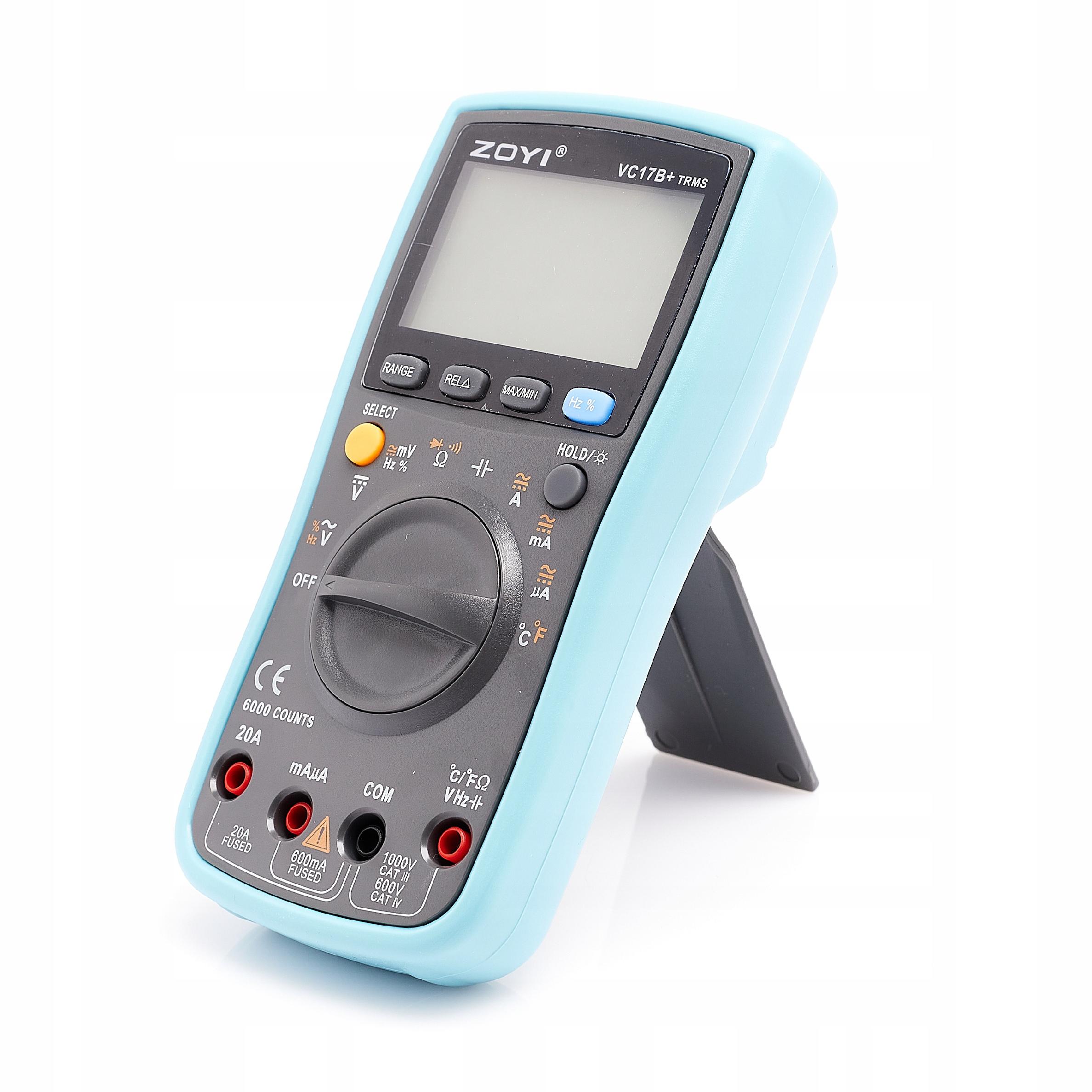

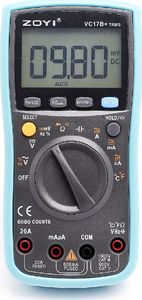

Multimetr cyfrowy  VC17B+

Zasilany bateryjnie, multimetr cyfrowy z automatyczną zmianą zakresów pomiarowych, pozwala na pomiar rzeczywistej wartości skutecznej (RMS). Wyposażony w duży czytelny wyświetlacz z maksymalnym wskazaniem 6000, zapewnia dobrą rozdzielczość pomiarową w większości zakresów. Miernik umożliwia pomiar wartości skutecznej TrueRMS napięcia i prądu zmiennego AC, prądu i napięcia stałego DC, rezystancji, pojemności kondensatorów, temperatury, testowania diod półprzewodnikowych, tester ciągłości (potocznie zwany brzęczykiem), popmiar czestotliwości i współczynnika wypełniania. Urządzenie super jakości, wykonane z wysokiej klasy materiałów, jest to nieodłączny element każdego serwisu, warsztatu samochodowego, jak również miernik przydatny w każdym domu. Multimetr wyposażony w automatyczne określanie zakresu, co  ułatwia i przyspiesza testy.

Cechy:

• Zakres automatyczny / ręczny
• True RMS, samokalibrowany układ, wysoka dokładność
• Zabezpieczenie przeciążeniowe 550 V.
• Wyświetlacz: duży LCD z maks. odczytem 6000
• 17 trybów testowych
• Duży ekran LCD z białym podświetleniem
• Zatrzymanie danych, automatyczne wyłączanie zasilania
• Pomiar prądu do 20A
• Pomiar pojemności do 10 mF
• Pomiar wartość REL, MAX, MIN
• Pomiar temperatury
• Dwie baterie AA, łatwe do wymiany

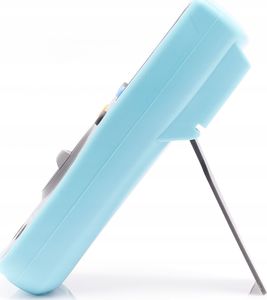

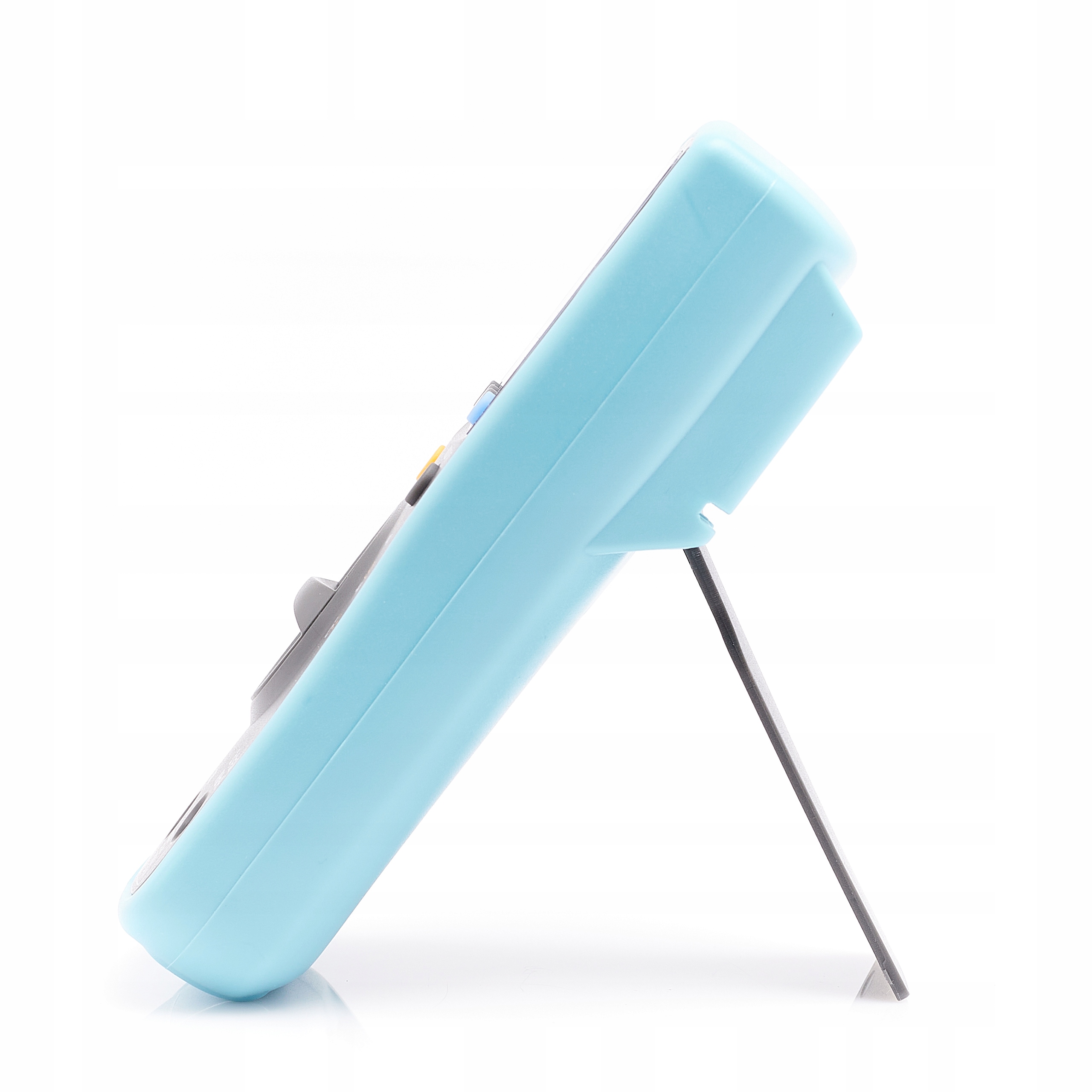

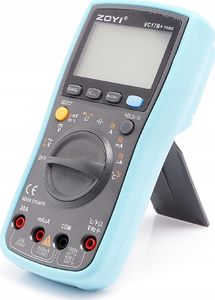

• Przeszedł dwumetrowy test upadku, wspornik przeciwzłamaniowy
• Futerał ochronny z PVC, bardzo wytrzymały i trwały

Funkcje:

• funkcja RANGE - ręczna zmiana zakresów pomiarowych
• funkcja REL - pomiary względne
• MAX/MIN - rejestrowanie wartości maksymalnej i minimalnej
• funkcja SELECT - w trakcie pomiaru napięcia/ prądu zmiennego możliwość pomiaru (przełączenia) na zakres częstotliwości lub współczynnika wypełnienia %
• funkcja HOLD - zatrzymanie wskazania
• funkcja AUTOOFF - po 14 minutach i 30 sekundach bezczynności "przypomni o sobie" sygnałem dźwiękowych, a po kolejnych 30 sekundach zgaśnie ekran

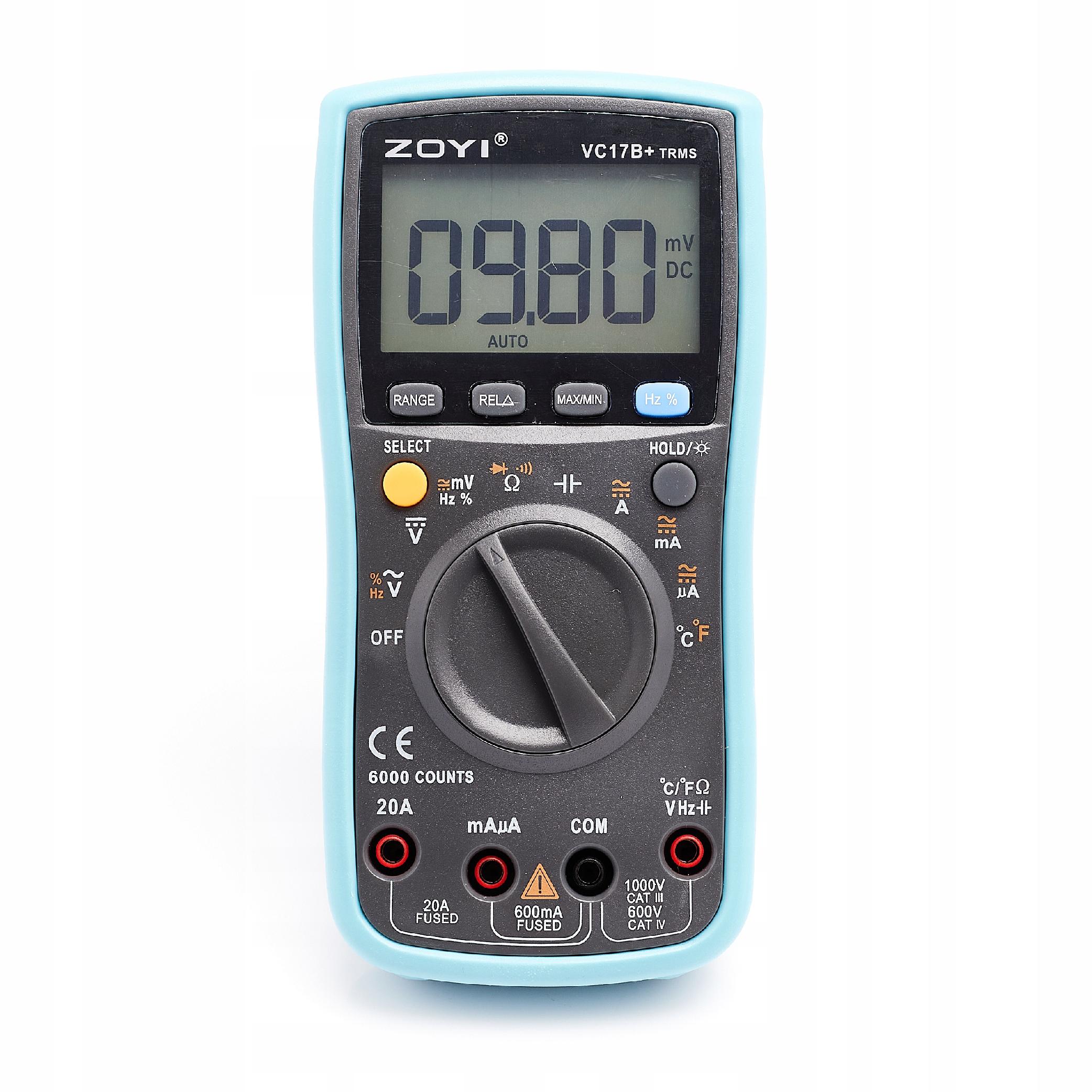

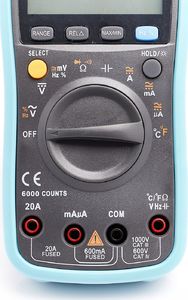

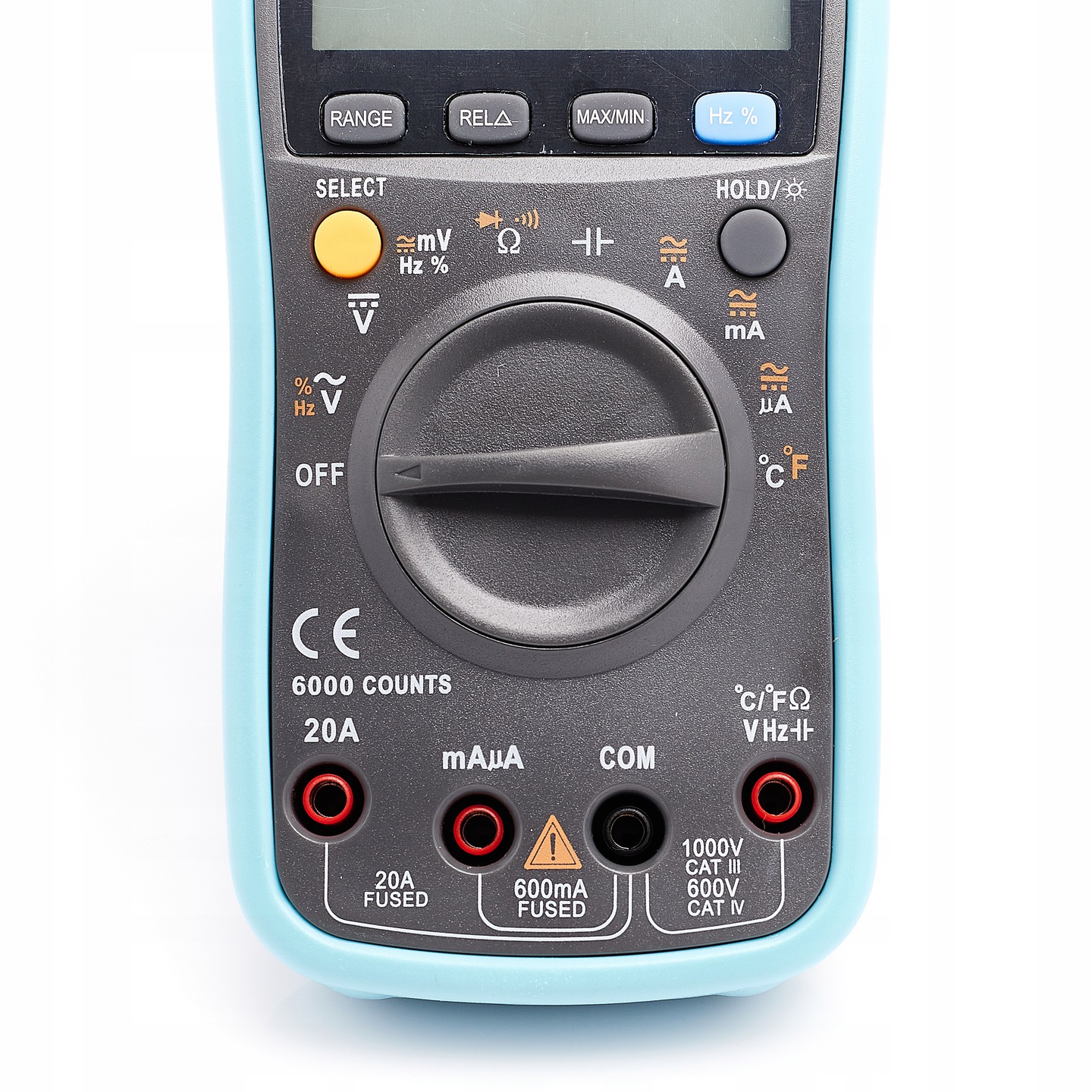

Opis panelu czołowego:

Miernik posiada 4 prostokątne przyciski opisane numerami. Są to przyciski funkcyjne umożliwiające:

RANGE – przycisk manualnej zmiany zakresów pomiarowych (opcja niedostępna dla pomiaru pojemności, przyciskiem RANGE możesz zmienić zakres pomiarowy, a dłużej przyciskając wrócisz do pomiaru z automatycznym zakresem.)

MAX/MIN – funkcja rejestrowania i podglądania wartości MAX i MIN w tracie pomiaru

RELΔ – pomiar względny

Hz% – podczas pomiaru napięcia i natężenia prądu zmiennego (TYLKO PRĄDU ZMIENNEGO!)  mamy możliwość przełączenia na pomiar częstotliwości. Będąc na zakresie częstościomierza, możemy przyciskiem funkcyjnym Hz% przełączyć się na pomiar współczynnika wypełnienia 1%-99.9%.

Poniżej mamy 2 okrągłe przełączniki – po prawej i lewej stronie:

HOLD/LIGHT – żółty przycisk jest dwu-funkcyjny: krótkie naciśnięcie zapamiętuje/zatrzymuje wyświetlane wskazanie mierzonej wartości na wyświetlaczu. Dłuższe naciśnięcie 2s. włącza podświetlanie ekranu LCD

SELECT – pomarańczowy przycisk umożliwia przełączanie się pomiędzy poszczególnymi funkcjami nadrukowanymi na przełączniku obrotowym.

Pomiar napięcia prądu stałego:

Przekręć pokrętło na pomiar napięcia stałego (V). Podłącz przewody zgodnie z polaryzacją. Czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru napięcia. Na ekranie wyświetli się wynik pomiaru.

Pomiar napięcia prądu zmiennego:

Podłączenie analogiczne do pomiaru napięcia stałego. Przekręć pokrętło na pomiar napięcia zmiennego (V~).  Przyciskiem RANGE możesz zmienić zakres pomiarowy, a dłużej przyciskając RANGE wrócisz do pomiaru z automatycznym zakresem.

Pomiar rezystancji:

Przekręć pokrętło na pomiar rezystancji (Ω). Podłącz przewody zgodnie z polaryzacją. Czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru rezystancji (w razie wątpliwości przyjrzyj się poniższym zdjęciom). Na ekranie pojawi się wynik pomiaru.

Pomiar częstotliwości i PWM:

Przekręć pokrętło na pomiar częstotliwości (Hz %), wciśnij raz pomarańczowy przycisk SELECT i następnie przycisk niebieski „Hz %” (aby mierzyć współczynnik PWM, wciśnij ponownie raz przycisk niebieski). Podłącz przewody zgodnie z polaryzacją. Czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru częstotliwości. Na ekranie pojawi się wynik pomiaru.

Pomiar natężenia prądu stałego i zmiennego:

Przekręć pokrętło na pomiar natężenie prądu (A), aby zmieniać pomiędzy prądem stałym, a zmiennym . Podłącz przewody zgodnie z polaryzacją, czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru natężenia prądu. UWAGA! Tu musisz wybrać czy prąd jest poniżej 600 mA, jeśli jest większy, wybierz odpowiednie gniazdo pomiarowe. Na ekranie pojawi się wynik pomiaru.

Pomiar pojemności:

Przekręć pokrętło na pomiar pojemności kondensatora. Podłącz przewody zgodnie z polaryzacją, czarny do gniazda COM, czerwony do gniazda pomiarowego dla pomiaru pojemności. Pamiętaj, aby przez podłączeniem kondensatora, rozładować go.

Pomiar temperatury:

Aby wykonać pomiar temperatury należy przekręcić pokrętło na skrajnie prawą pozycję. Możemy skorzystać z termopary dołączonej do zestawu (wówczas musimy ją podłączyć zgodnie z opisem gniazd pomiarowych) lub z wbudowanej w miernik.

Specyfikacja:

• Częstotliwość: 5/50/500/5k/50k/500k/5M/20M (±0.1+3) [Hz]
• Temperatura:
• Pojemność: 10nF (±5.0+20), 100nF/1uF/10uF/100uF (±2.0%+5), 1000uF/10000uF (±5.0%+5)
• DC volt: 600mV (±1.0%+10), 6V/60V/600V/1000V (±0.5%+3)
• AC volt: 600mV (±3.0%+3), 6V/60V/600V/750V (±1.0%+3)
• AC/DC amper: 600uA/6000uA (±1.5%+3), 60mA/600mA/20A (±1.5%+3)
• Opór: 600Ω (±0.5%+3), 6K/60K/600K/6M (±0.5%+2), 60MΩ (±1.5%+3)

Rozmiar & Waga:

• Waga produktu: 348g  g
• Wymiary produktu: 18,5 * 9 * 4,5 cm
• Waga opakowania: 518g
• Wymiary opakowania: 20 * 12,3 * 5,5 cm

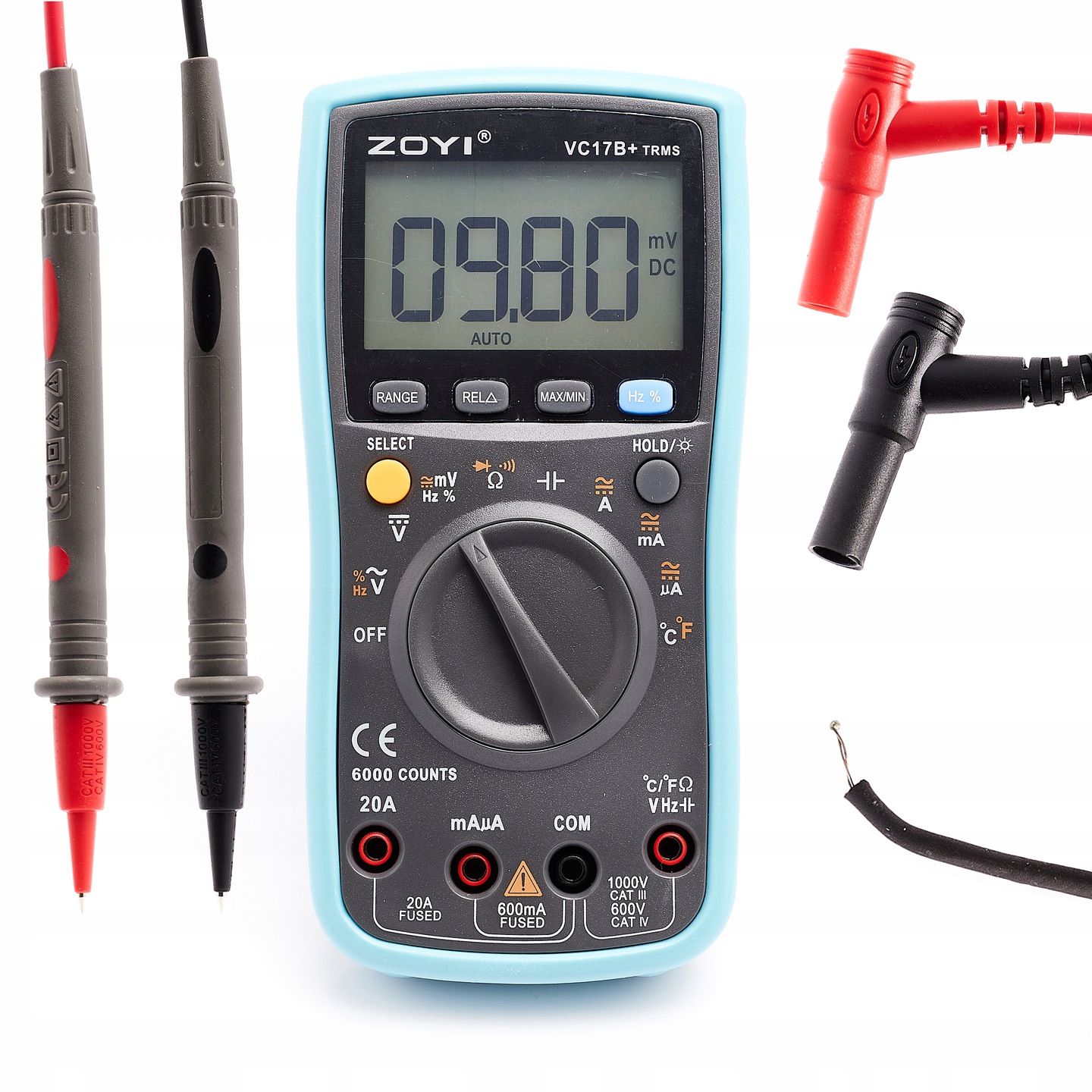

W zestawie:

• Multimetr cyfrowy VC17B+

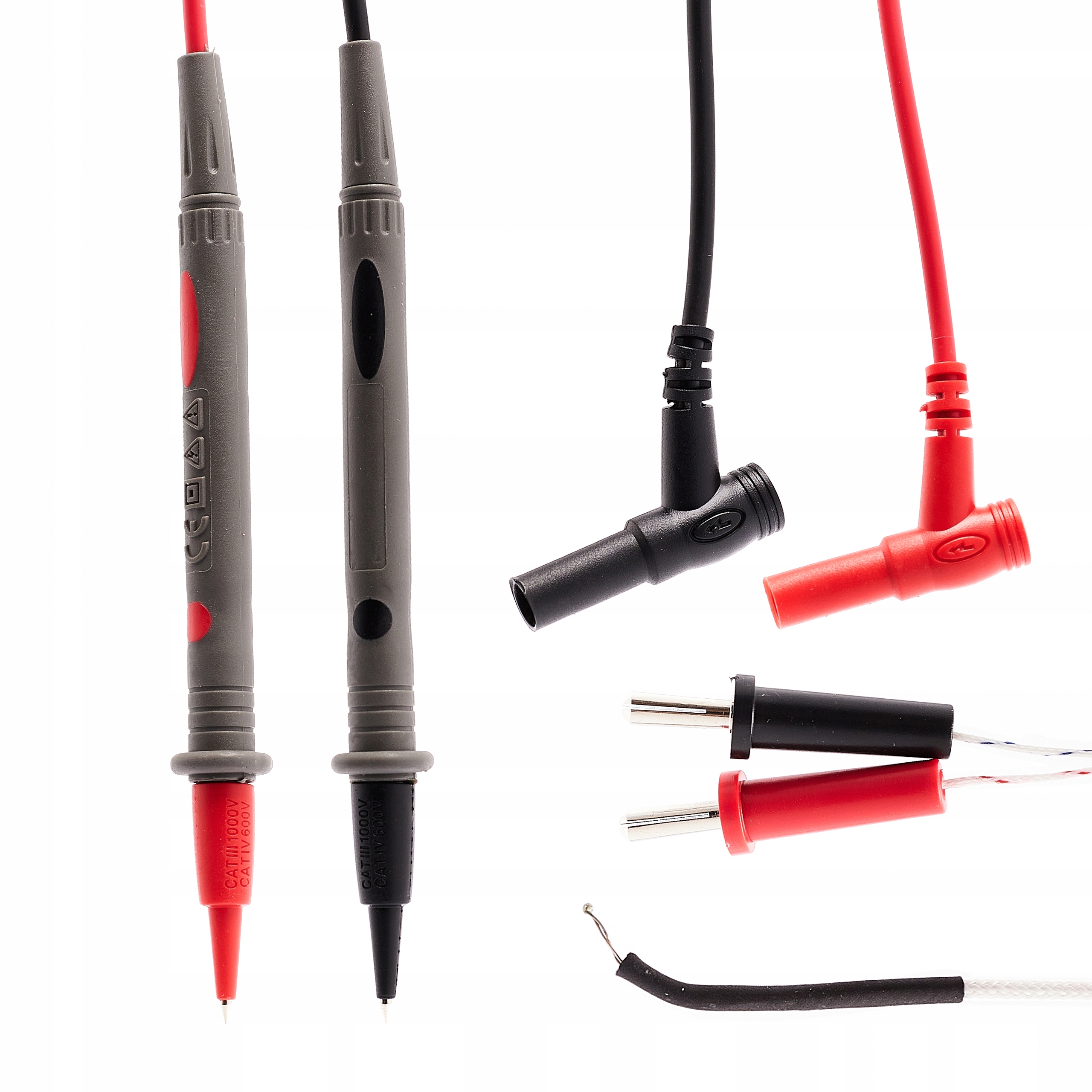

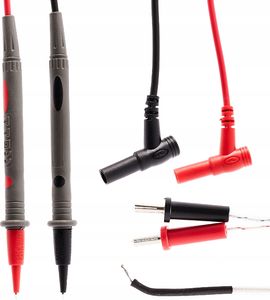

• 2 x przewody sondy pomiarowej
• Sonda termopary TP01
• instrukcja obsługi w języku angielskim
