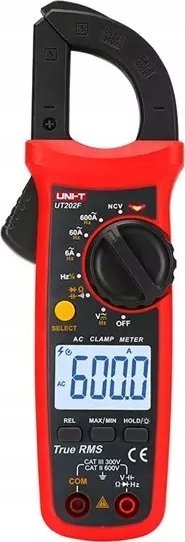

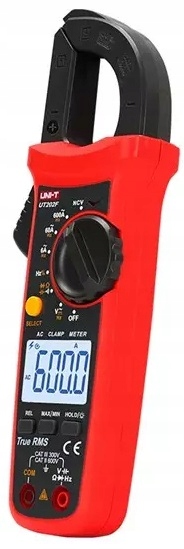

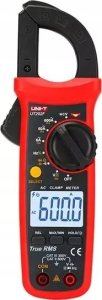

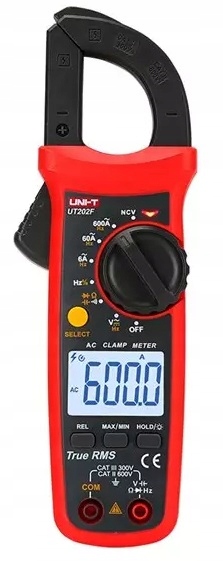

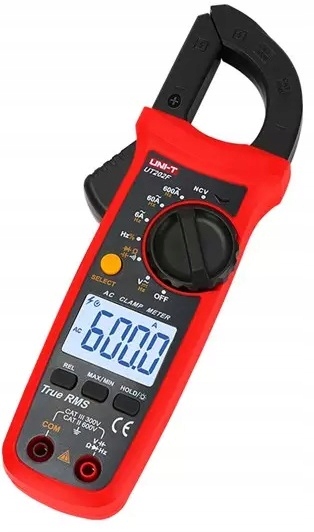

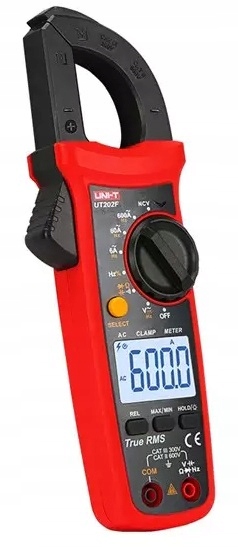

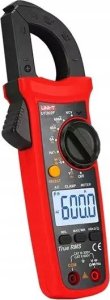

Miernik UNI-T UT202F Cęgowy

Model AS4982

W niesamowicie atrakcyjnej cenie i wysokiej jakości

Cyfrowy miernik cęgowy UT202F służy do pomiaru napięć zmiennych i stałych do 600V, prądów zmiennych do 600A oraz napięć częstotliwości do 600V. Posiada zabezpieczenie przed napięciami większymi niż 600V oraz alarm dźwiękowy i wizualny na wszystkich zakresach. Czterocyfrowy, wielosegmentowy wyświetlacz o wymiarach 37 x 25 mm z podświetleniem i szybką częstotliwością odświeżania (3 razy/s). Bezkontaktowy czujnik pola elektrycznego (NCV) umożliwia wykrywanie przewodów pod napięciem w dwóch czułościach -EFLo i - EFHi dla napięć 110V/50/60Hz i 230V/50/60Hz. Dołączona osłona końcówki sondy na przewodach pomiarowych umożliwia pomiary na liniach rozdzielczych NN CAT III bez ryzyka powstania łuku elektrycznego. Bez osłon kolców, kable testowe mogą być mierzone tylko na liniach dystrybucyjnych NN CAT II. Bateria zasilająca 2szt 1,5V R03. Pobór prądu przez miernik wynosi ok. 1,8 mA. Układ posiada funkcję automatycznego oszczędzania energii. Pobór prądu w trybie uśpienia wynosi <11μA, co skutecznie wydłuża żywotność baterii do około 400 godzin.

Parametry produktu:

- Pomiar wysokiego napięcia, prądu i częstotliwości do 600 V

- Pomiar częstotliwości od 10Hz do 10MHz

- Pomiar kapacytancji 6nF do 60mF

- Pomiary napięcia względnego i pojemności

- wyświetlacz wielosegmentowy i alarm dźwiękowy/wizualny

- ochrona przed napięciami większymi niż 600V w całym zakresie

- bezdotykowe wykrywanie przewodów pod napięciem

- automatyczne przełączanie zakresów

- Dokładność pomiaru prądu i napięcia jest gwarantowana w zakresie od 1% do 100% zakresu.

Specyfikacja:

1. pomiar prądu przemiennego (zakresy / rozdzielczość / dokładność):

6.000A / 0.001A / 50Hz ~ 100Hz ±(4.0%+10)

60.00A / 0.010A / 50Hz ~ 100Hz ±(2.0%+10)

600.0A / 0.100A / 50Hz ~ 100Hz ±(2.0%+10)

- Dokładność monitorowania częstotliwości przy pomiarze prądu przemiennego w zakresie 50-100Hz wynosi ±(1,0%+5) przy rozdzielczości 0,1Hz

- zabezpieczenie przeciążeniowe przy 620A

2. Pomiar napięcia AC ( zakres/rozdzielczość/dokładność ):

6,000V / 0,001V / 10Hz ~ 10kHz ±(1,0%+5)

60.00V / 0.010V / 10Hz ~ 10kHz ±(0.8%+5)

600.0V / 0.100V / 10Hz ~ 10kHz ±(0.8%+5)

- Dokładność monitorowania częstotliwości dla pomiarów napięcia AC w zakresie od 10k do 10k ±(1,0%+5) przy rozdzielczości 0,01Hz do 0,01kHz

- zabezpieczenie przed przeciążeniem przy 600Vrms

- impedancja wejściowa ok. 10MGΩ

3. Pomiar napięcia stałego ( zakres / rozdzielczość / dokładność ):

600.0mV / 0.100mV / ±(0.7%+3)

6.000V / 0.001V / ±(0.5%+2)

60.00V / 0.010V / ±(0.7%+3)

600.0V / 0.100V / ±(0.7 %+3)

- impedancja wejściowa ok. 10MΩ

- zabezpieczenie przed przeciążeniem przy 600Vrms

4. Pomiar rezystancji ( zakresy / rozdzielczość / dokładność ):

600.0Ω / 0.1Ω / ±(1.0%+2)

6,000kΩ / 0,001kΩ / ±(0,8%+2)

60,00kΩ / 0,01kΩ / ±(0,8%+2)

600,0kΩ / 0,1kΩ / ±(0,8%+2)

6.000MΩ / 0.001MΩ / ±(2.0%+5)

60.00MΩ / 0.01MΩ / ±(2.0%+5)

- Zabezpieczenie przed przeciążeniem przy 600 Vrms

5. Pomiar kapacytancji ( zakresy / rozdzielczość / dokładność ):

6,000nF / 0,001nF / ±(4,0%+10)

60.00nF / 0.01nF / ±(4.0%+10)

600.0nF / 0.1knF / ±(4.0%+10)

6,000μF / 0,001μF / ±(4,0%+5)

60.00μF / 0.01μF / ±(4.0%+5)

600,0μF / 0,1μF / ±(4,0%+5)

6.000mF / 0.001mF / ±10.0%

60.00mF / 0.01mF / ±10.0%

- Zabezpieczenie przed przeciążeniem przy 600 Vrms

6. Pomiary częstotliwości i wypełnienia ( zakresy/rozdzielczość/dokładność ):

Częstotliwość: 10Hz do 10MHz / 0.01Hz do 0.01MHz / ±(0.1% + 4)

Wypełnienie: 0,1 do 99,9% / 0,1% / ±(3,0% + 5)

- Uwaga 1 ) Czułość pomiaru:

≤100kHz : 200mVrms ≤ amplituda wejściowa ≤ 30V RMS

>100kHz~1MHz : 600mV RMS ≤ amplituda wejściowa ≤ 30V RMS

>1MHz~10MHz : 1V RMS ≤ amplituda wejściowa ≤ 30V RMS

- Uwaga 2 ) Pomiar wypełnienia (współczynnika wypełnienia) dotyczy tylko fali kwadratowej ≤10kHz, amplituda: 1V p-p.

Częstotliwość ≤ 1kHz Współczynnik roboczy (napełnianie) : 10.0%~95.0%

Częstotliwość > 1kHz Współczynnik operacyjny (wypełnienie) : 30.0%~70.0%

- Zabezpieczenie przed przeciążeniem przy 600 Vrms

7. Sprawdzenie ciągłości obwodu:

- Brzęczyk wydaje dźwięk, gdy zmierzona rezystancja jest mniejsza niż 10Ω, aby zasygnalizować ciągły obwód.

- gdy zmierzona rezystancja jest większa niż 31Ω, sygnał odłączonego obwodu nie powoduje włączenia brzęczyka

- napięcie obwodu otwartego około 2,0V

- pomiar na zakresie 600Ω

- zabezpieczenie przed przeciążeniem przy 600 Vrms

8. Pomiary diodowe:

- w kierunku przewodzenia, spadek napięcia na złączu półprzewodnikowym jest mniejszy lub równy 2V

- dla złącza krzemowego typowy jest spadek napięcia od 0,5 do 0,8 V

- napięcie obwodu otwartego około 3,9V

- pomiary w zakresie 6000V

9. Bezkontaktowa detekcja pola elektrycznego (NCV):

- Umożliwia wykrywanie przewodów pod napięciem w dwóch czułościach -EFLo i - EFHi dla napięć 110V/50/60Hz i 230V/50/60Hz.

Pozostałe parametry:

- pomiar wartości maksymalnych i minimalnych: tak

- pomiar w trybie względnym (ratio) dla pomiarów napięcia i pojemności: tak

- wstrzymanie danych ( HOLD ): tak

- wskaźnik niskiego poziomu baterii: tak

- automatyczne wyłączanie zasilania: tak

- Zasilanie bateryjne 1,5 V (R03): 2 szt.

- rozmiar wyświetlacza z podświetleniem: 37 mm x 25 mm

- Wymiary produktu: 215 mm x 63 mm x 36 mm

- waga netto produktu: 248 g

- kolor produktu: czerwony i szary

Zawartość opakowania:

- Multimetr cęgowy UT202F: 1szt.

- przewody pomiarowe: 1 para

- Bateria 1,5 V (R03): 2 szt.

- Instrukcja obsługi: 1szt.
