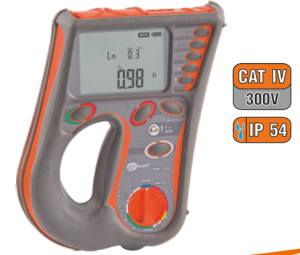

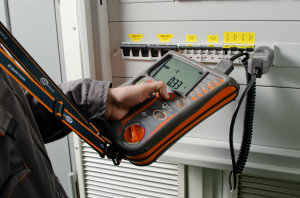

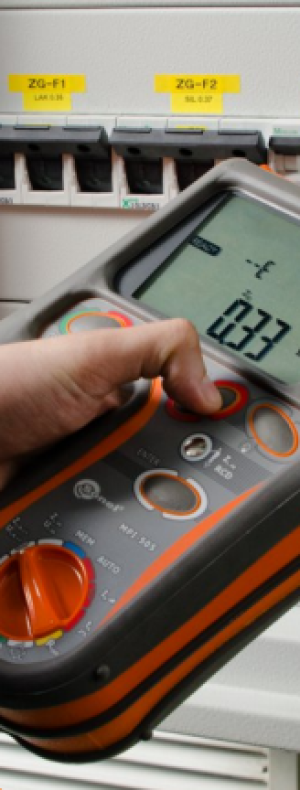

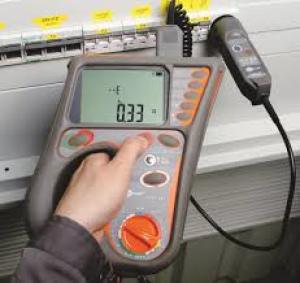

Sonel Wielofunkcyjny miernik parametrów instalacji elektrycznych MPI-505 WMPLMPI505
- Funkcje podstawowe: Pomiar rezystancji, Test ciągłości obwodu
- Rodzaj: Mierniki napięcia
- Zobacz pełną specyfikację
Wielofunkcyjny miernik parametrów instalacji elektrycznych MPI-505 WMPLMPI505
- impedancji pętli zwarcia (również w instalacjach wyposażonych w wyłączniki RCD)
- parametrów wyłączników RCD
- rezystancji izolacji
- ciągłości połączeń ochronnych i wyrównawczych
- oraz sprawdzania kolejności faz
Pomiar parametrów pętli zwarcia:
- w obwodach L-PE, L-N, L-L oraz w obwodzie L-PE (RCD) - bez wyzwalania wyłącznika RCD o prądzie > 30 mA,
- pomiar impendancji pętli zwarcia w sieciach o napięciach znamionowych: 115/200 V, 220/380 V, 230V/400 V, 240/415 V o częstotliwościach 45...65Hz.
Badanie wyłączników różnicowoprądowych typu AC, A:
- pomiar wyłączników różnicowoprądowych zwykłych i selektywnych o znamionowych prądach różnicowych 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA,
- pomiar prądu zadziałania IA,
- pomiar czasu zadziałania tA dla 0,5IΔn; IΔn, 2IΔn, 5IΔn,
- pomiar ciągłości uziemienia i napięcia dotykowego bez wyzwalania RCD,
- funkcja automatycznego pomiaru parametrów wyłączników różnicowoprądowych.
Pomiar rezystancji izolacji napięciami:
- 100 V
- 250 V
- 500 V
- 1000 V
Niskonapięciowy pomiar rezystancji, połączeń ochronnych i wyrównawczych:
- pomiar ciągłości połączeń ochronnych prądem ±200 mA,
- autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów,
- pomiar rezystancji małym prądem z sygnalizacją dźwiękową.
Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.
Pomiar napięcia przemiennego.
Wskazanie kolejności faz.
Pamięć 990 wyników, transmisja danych do komputera za pomocą interfejsu USB.
Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L
Pomiar prądem 23/40 A - zakres pomiarowy wg PN-EN 61557: 0,13...1999 Ω
(dla przewodu pomiarowego 1,2 m):
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00...19,99 Ω | 0,01 Ω | ±(5% w.m. + 3 cyfr) |
20,0...199,9 Ω | 0,1 Ω | |
200...1999 Ω | 1 Ω |
- Napięcie nominalne pracy UnL-N/ UnL-L: 115/200 V, 220/380 V, 230/400 V, 240/415 V
- Zakres roboczy napięć: 100…264 V (dla ZL-PE i ZL-N) oraz 100…440 V (dla ZL-L)
- Częstotliwość nominalna sieci fn: 50 Hz, 60 Hz
- Zakres roboczy częstotliwości: 45…65 Hz
- Maksymalny prąd pomiarowy: 23 A przy 230 V (10 ms), 40 A przy 400 V (10 ms),
- Kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej (dotyczy ZL-PE)
Pomiar impedancji pętli zwarcia ZL-PE w trybie RCD
Zakres pomiarowy wg IEC 61557: 0,5...1999 Ω dla przewodu pomiarowego 1,2 m
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00...19,99 Ω | 0,01 Ω | ±(6% w.m. + 10 cyfr) |
20,0...199,9 Ω | 0,1 Ω | ±(6% w.m. + 5 cyfr) |
200...1999 Ω | 1 Ω |
- Nie powoduje zadziałania wyłączników RCD o IΔn ≥ 30 mA
- Napięcie nominalne pracy Un : 115 V, 220 V, 230 V, 240 V
- Zakres roboczy napięć: 100…264 V
- Częstotliwość nominalna sieci fn : 50 Hz, 60 Hz
- Zakres roboczy częstotliwości: 45…65 Hz
- Kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej
Niskonapięciowy pomiar ciągłości obwodu i rezystancji
Pomiar ciągłości przewodu ochronnego prądem ±200 mA
Zakres pomiarowy wg IEC 61557 - 4: 0,12...400 Ω
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00...19,99 Ω | 0,01 Ω | ±(2% w.m. + 3 cyfry) |
20,0...199,9 Ω | 0,1 Ω | |
200...400 Ω | 1 |
- Napięcie na otwartych zaciskach: 4…9 V
- Prąd wyjściowy przy R
- Autokalibracja przewodów pomiarowych
- Pomiary dla obu polaryzacji prądu
Pomiary parametrów wyłączników RCD (roboczy zakres napięć 100...264 V):
Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA )
Typ RCD | Krotność | Zakres | Rozdzielczość | Błąd podstawowy |
Ogólnego typu i krótko- zwłoczny |
0,5*IΔn | 0...300 ms |
1 ms |
± (2% w.m. + 2 cyfry) (dla RCD o IΔn=10 mA |
1*IΔn | ||||
2*IΔn | 0...150 ms | |||
5*IΔn | 0...40 ms | |||
Selektywny | 0,5*IΔn | 0...500 ms | ||
1*IΔn | ||||
2*IΔn | 0...200 ms | |||
5*IΔn | 0...150 ms |
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
10 mA | 3,3...10,0 mA | 0,1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
30 mA | 9,0...30,0 mA | |||
100 mA | 33...100 mA | 1 mA | ||
300 mA | 90...300 mA | |||
500 mA | 150...500 mA | |||
1000 mA | 330...1000 mA |
- Możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu.
Pomiar prądu zadziałania RCD I dla prądu różnicowego pulsującego jednokierunkowego
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
10 mA | 4...20,0 mA | 0,1 mA | 0,35xIΔn..2,0xIΔn | ±10%IΔn |
30 mA | 12,0...42,0 mA | 0,35xIΔn..1,4xIΔn | ||
100 mA | 40,0...140 mA | 1 mA | ||
300 mA | 120...420 mA | |||
500 mA | 200...700 m |
Możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu
Czas przepływu prądu pomiarowego max. 3200 ms.
Pomiar rezystancji małym prądem
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00...19,99 Ω | 0,01 Ω | ±(5% w.m. + 3 cyfr) |
20,0...199,9 Ω | 0,1 Ω | |
200...1999 Ω | 1 Ω |
- Napięcie na otwartych zaciskach: 4…9 V, prąd zwarciowy I :7 mA SC
- Sygnał dźwiękowy dla rezystancji mierzonej
- Kompensacja rezystancji przewodów pomiarowych
Pomiar rezystancji izolacji
Zakres pomiarowy wg IEC 61557 - 2:
- dla UN = 100 V: 100 kΩ...500 MΩ
- dla UN = 250 V: 250 kΩ...1 GΩ
- dla UN = 500 V: 500 kΩ...2 GΩ
- dla UN = 1000 V: 1 MΩ...3 GΩ
Zakres wyświetlania*) | Rozdzielczość | Błąd podstawowy |
0...1999 kΩ | 1 kΩ | ±(3% w.m. + 8 cyfr) |
2,00...19,99 MΩ | 0,01 MΩ | |
20,0...199,9 MΩ | 0,1 MΩ | |
200...500 MΩ | 1 MΩ | |
200...1000 MΩ | 1 MΩ | |
200..1999 MΩ | 1 MΩ | |
2,00...3,00 GΩ | 0,01 GΩ | ±(4% w.m. + 6 cyfr) |
*) nie większy niż zakres pomiarowy dla danego napięcia.
- Napięcia pomiarowe: 100, 250 V, 500 V i 1000 V
- Wykrywanie obecności napięcia przed pomiarem
- Rozładowanie mierzonego obiektu po pomiarze
- Pomiar napięcia na zaciskach +RISO , -RISO w zakresie: 0...440 V
- Prąd powmiarowy < 2 mA
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

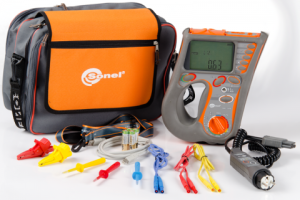

Wyposażenie standardowe:
- adapter WS-01 wyzwalający pomiar z wtykiem UNI-Schuko
- przewód 1,2m czerwony zakończony wtykami bananowymi
- przewód 1,2m żółty zakończony wtykami bananowymi
- przewód 1,2m niebieski zakończony wtykami bananowymi
- przewód USB do komputera
- sonda ostrzowa z gniazdem bananowym - czerwona
- sonda ostrzowa z gniazdem bananowym - żółta
- sonda ostrzowa z gniazdem bananowym - niebieska
- krokodylek żółty K02
- krokodylek czerwony K02
- futerał L4
- szelki do miernika
- certyfikat kalibracji
- instrukcja obsługi
- płyta CD SONEL
- karta gwarancyjna
- 4 baterie LR6
- Funkcje podstawowe Pomiar rezystancji, Test ciągłości obwodu
- Rodzaj Mierniki napięcia
