Sonel Wielofunkcyjny miernik parametrów instalacji elektrycznej MPI-520Start (WMPLMPI520S)

Wielofunkcyjny miernik parametrów instalacji elektrycznej MPI-520Start (WMPLMPI520S)

Opis:

Cyfrowy miernik wielofunkcyjny zarówno dla instalatorów jak i zaawansowanych pomiarowców. Umożliwia wykonanie wszystkich pomiarów w instalacji elektrycznej przewidzianych normą PN-EN 61557:

• impedancja pętli zwarciowej,
• parametry wyłączników RCD,
• rezystancja izolacji,
• rezystancja uziemienia,
• ciągłość połączeń ochronnych i wyrównawczych.

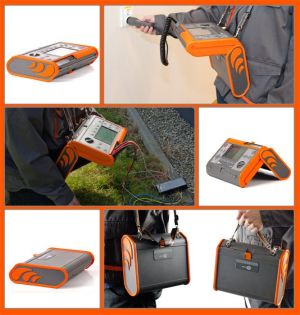

Zestaw MPI-520S oferowany jest w atrakcyjnej cenie - zawiera podstawowe akcesoria pomiarowe. Zastosowanie nowoczesnych rozwiązań powoduje, że mamy do dyspozycji dodatkowe funkcje i możliwości upraszczające wykonywanie pomiarów, niedostępne w innych miernikach. Obudowa wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś u ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.

Dane techniczne:

Pomiary impedancji pętli zwarciowej:

• pomiar impedancji prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy R_zw = 10 Ω,
• zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz,
• pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o I_Δn ≥ 30 mA bez ich zadziałania,
• automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,
• pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT).

Badanie wyłączników różnicowoprądowych typu AC, A i B:

• pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
• funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
• kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
• pomiar prądu wyzwalania I_A prądem narastającym,
• pomiar czasu zadziałania t_A przy prądach ½I_Δn, 1I_Δn, 2I_Δn i 5I_Δn ,
• pomiar napięcia dotykowego U_B i rezystancji przewodu ochronnego R_E bez wyzwalania wyłącznika,
• wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
• możliwość pomiaru prądu zadziałania I_A oraz rzeczywistego czasu zadziałania t_AI przy jednym wyłączeniu RCD,
• pomiary dla napięcia 95...270 V.

Pomiary rezystancji izolacji:

• napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V,
• pomiar rezystancji izolacji do 3 GΩ,
• możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko,
• zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
• samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
• automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000 C,
• akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.

Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:

• pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
• pomiar małym prądem z sygnalizacją akustyczną,
• autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości.

Pomiary rezystancji uziemienia:

• pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi,
• wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz.
