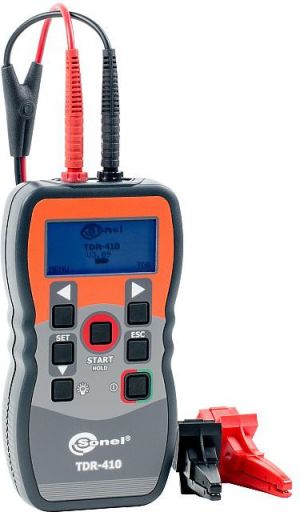

Sonel Reflektometr TDR-410 (WMPLTDR410)

Reflektometr TDR-410 (WMPLTDR410)

Opis:

• Lokalizacja uszkodzeń kabli energetycznych.
• Lokalizacja uszkodzeń miedzianych kabli telekomunikacyjnych.
• Lokalizacja uszkodzeń kabli współosiowych.
• Lokalizacja uszkodzeń okablowania infrastrukturalnego.
• Wykrywanie przerw, zwarć, uszkodzeń spowodowanych zawilgoceniem oraz innych zmian impedancji kabli.
• Graficzny obraz uszkodzenia kabla wraz z automatycznym wskazaniem odległości do miejsca usterki na ekranie.

Cechy charakterystyczne:

• automatyczny lub manualny tryb pracy:
  • funkcja automatycznej lokalizacji uszkodzenia (AFL),
  • tryb pracy z ręcznym wyborem zakresu i czułości,
  • pojedynczy pomiar wyzwalany ręcznie lub skanowanie ciągłym,
• 11 dostępnych zakresów pomiarowych od 7 m do 4000 m wybieranych w trybie manualnym lub dobieranych automatycznie,
• maksymalna długość wykonywanego pomiaru: do 4000 m z jednego końca kabla,
• „strefa martwa” pomiaru ograniczona do 0,5 m,
• wyświetlacz LCD 2,5” z podświetleniem,
• Skanowanie automatyczne lub wyzwalanie ręczne pomiaru,
• czułość ustawiana ręcznie lub dopasowana automatycznie,
• regulacja dopasowania impedancyjnego,
• regulacja współczynnika propagacji od 1% do 99%,
• szczelna i wytrzymała mechanicznie obudowa.
• niewielkie wymiary i waga.

Dane techniczne:

• Zakresy pomiarowe: 7, 15, 30, 60, 120, 250, 500 m, 1, 2, 3, 4 km
• Wybór zakresu: manualny lub automatyczny
• Rozdzielczość: ok. 1% wybranego zakresu
• Dokładność pomiaru: 1% zakresu
• Czułość:
  • min. 3 pikseli na odbiciu od uszkodzenia
  • w odległości 4 km na kablu miedzianym 0,6mm
• Współczynnik propagacji: 1% … 99%  lub 2,5 … 148,5 m/μs
• Impuls wyjściowy: 5 Vp-p (obwód otwarty)
• Impedancja wyjścia: regulowana - 25, 50, 75 i 100Ω
• Szer. impulsu wyjścia: 3 ns … 3 μs (automatyczna przy wyborze zakresu)
• Tryb skanowania: pomiar pojedynczy lub ciągły (2 pomiary na sekundę)
• Generator sygnału akustycznego: 810 ... 1110 Hz
• Zasilanie: 4 x baterie alkaliczne 1,5V  typu AA lub 4 x akumulatory NiMH AA
• Czas pracy z kompletu baterii: 30 godz. skanowania ciągłego
• Auto-wyłącznik: po 1, 2, 3, 5 min. lub nieaktywny
• Wyświetlacz: LCD 64 x 128 pikseli z podświetleniem
• Temperatura robocza: -10 °C … +50 °C
• Temperatura przechowywania: -20 °C … +70 °C
• Wymiary: 165 x 90 x 37mm
• Waga: 350 g
• Zabezpieczenie prądowe: 250 V AC
