Sonel Miernik zabezpieczeń różnicowoprądowych MRP-201 WMPLMRP201

Miernik zabezpieczeń różnicowoprądowych MRP-201 WMPLMRP201

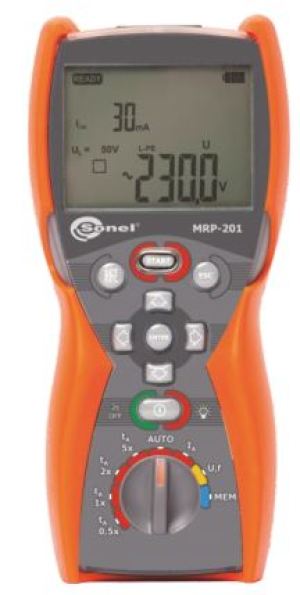

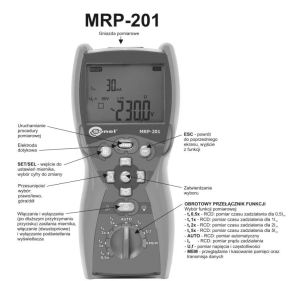

Specjalistyczny przyrząd do pomiarów wszystkich rodzajów wyłączników róźnicowoprądowych – bezzwłocznych, krótkozwłocznych, selektywnych; typu AC, A oraz B. Pozwala na pomiar prądu zadziałania, czasu zadziałania w zależności od natężenia prądu różnicowego, rezystancji przewodu ochronnego oraz napięcia dotykowego. Pomiary mogą być wykonywane pojedynczo lub seriami w trybach automatycznych (wszystkie zadane pomiary dla danego przebiegu lub dla wszystkich przebiegów), również możliwy jest jednoczesny pomiar prądu i czasu zadziałania (przy jednym wyzwoleniu wyłącznika RCD)

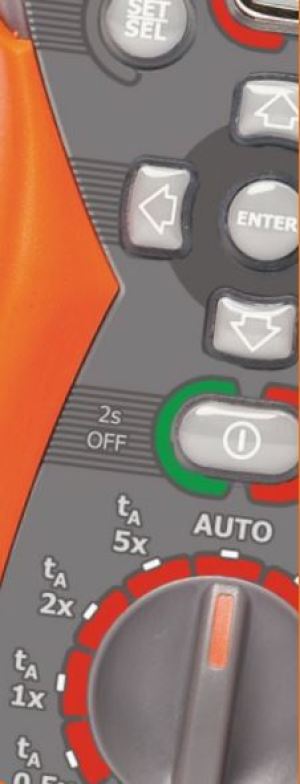

Pomiar zabezpieczeń różnicowoprądowych wszystkich typów: AC, A, B.

• pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych I_Δn =10, 30, 100, 300, 500 mA,
• pomiar prądu wyzwalania wyłącznika I_A i pomiar czasu zadziałania wyłącznika t_A przy prądach 0,5I_Δn, 1I_Δn, 2I_Δn , 5I_Δn,
• jednoczesny pomiar prądu wyzwalania I_A i czasu zadziałania t_AI
• pomiar R_E i U_B bez wyzwalania RCD,
• funkcja AUTO pomiaru RCD.

Pomiar napięcia przemiennego i częstotliwości.
Sprawdzenie poprawności wykonania połączeń przewodu ochronnego.
Pamięc wyników pomiarów (990 komórek, 10000 wpisów).

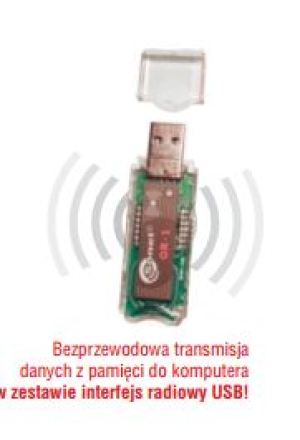

Komunikacja z komputerem za pomocą dołączonego do zestawu interfejsu radiowego OR-1.
Profesjonalne oprogramowanie do odczytu danych i tworzenia protokołów.

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 - 1, IEC 61557
• kategoria pomiarowa: CAT IV 300 V, (III 600 V) wg PN-EN 61010 - 1
• stopień ochrony obudowy: IP67

Pozostałe dane techniczne:

• zasilanie miernika: pakiet akumulatorów lub baterie alkaliczne (rozmiar AA, 4 szt.)

Nominalne warunki użytkowania:

• temperatura pracy: -10...+50°C
• temperatura przechowywania: -20...70°C
• wilgotność: 20...80%

Test wyłączania RCD i pomiar czasu zadziałania t_A (dla funkcji pomiarowej t_A)
Zakres pomiarowy wg IEC 61557: 0 ms...do górnej granicy wyświetlanej wartości

¹⁾ dla I_Δn= 10 mA i 0,5 I_Δn niepewność wynosi ±2% w.m. + 3 cyfry

• dokładność zadawania prądu różnicowego:
  - dla 1*I_Δn, 2*I_Δn i 5*I_Δn: 0...8%,
  - dla 0,5*I_Δn : -8...0%,
• nominalne napięcie pracy U_n: 220 V, 230 V, 240 V,
• zakres roboczy napięć: 180...270 V,
• częstotliwość nominalna sieci fn:50 Hz, 60 Hz,
• zakres roboczy częstotliwości: 45 Hz...65 Hz.

Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego
Zakres pomiarowy wg IEC 61557: (0,3...1,0)I_Δn

• możliwe rozpoczęcie pomiaru od dodatniej lub ujemnej połówki wymuszanego prądu upływu,
• czas przepływu prądu pomiarowego przy f=50,0 Hz max. 7510 ms.

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego jednokierunkowego
oraz pulsującego jednokierunkowego z podkładem 6 mA prądu stałego
Zakres pomiarowy wg IEC 61557: (0,15...1,4)I_Δn dla I_Δn >30 mA oraz (0,15...2)I_Δn dla I_Δn=10 mA

• możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu
• czas przepływu prądu pomiarowego przy f=50,0 Hz max. 14710 ms

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego stałego
Zakres pomiarowy wg IEC 61557: (0,2...2)I_Δn

• możliwy pomiar dla dodatniego lub ujemnego prądu upływu,
• czas przepływu prądu pomiarowego przy f=50,0 Hz max. 4500 ms.

Pomiar napięcia dotykowego (U_B) odniesionego do nominalnego prądu różnicowego
Zakres pomiarowy wg IEC 61557: 10,0...99,9 V

Pomiar rezystancji przewodu ochronnego (R_E)

Pomiar napięć

• zakres częstotliwości: 45...65 Hz

Pomiar częstotliwość

• zakres napięć: 50...500 V

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”
