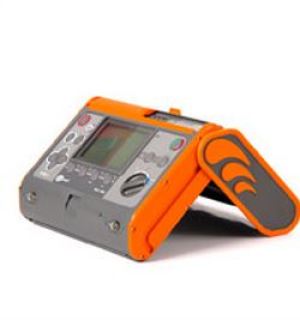

Sonel Miernik parametrów instalacji elektrycznej MPI-530 wielofunkcyjny WMPLMPI530

Miernik parametrów instalacji elektrycznej MPI-530 wielofunkcyjny WMPLMPI530

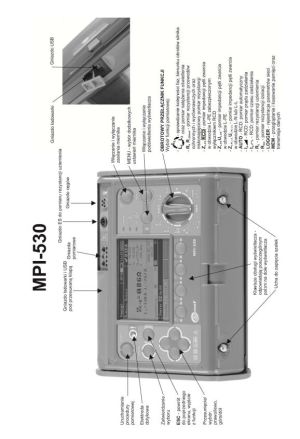

Miernik wielofunkcyjny najnowszej generacji pozwalający na wykonanie wszystkich pomiarów w instalacji elektrycznej zgodnie z normą PN-EN 61557:

• impedancja pętli zwarcia z rozdzielczością nawet do 0,001 Ω – dokładny pomiar również w obwodach z wyłącznikami RCD,
• parametry wyłączników RCD,
• rezystancja izolacji,
• rezystancja uziemienia,
• ciągłość połączeń ochronnych i wyrównawczych.

Miernik wyróżniają rozbudowane funkcje pomiaru uziemień (dodatkowe metody cęgowe oraz rezystywność gruntu), automatyczne pomiary rezystancji izolacji w gniazdach oraz dla przewodów 3-, 4- i 5- żyłowych (z adapterem AutoISO-1000C), możliwość pomiaru natężenia oświetlenia, rejestracja i analiza parametrów sieci - łącznie z harmonicznymi do 40-tej.

• klient → obiekt → pomieszczenie → punkt pomiarowy.

Pomiary impedancji pętli zwarcia:

• pomiar impedancji pętli zwarcia z rodzielczością 0,001 Ω prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy R_zw = 10 Ω,
• zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz,
• pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o I_Δn ≥ 30 mA bez ich zadziałania,
• automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,

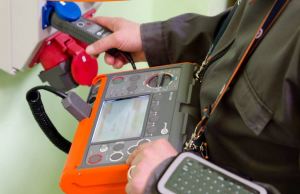

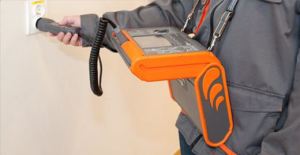

• pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodów o długości 1,2 m, 5 m, 10 m, 20 m z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT),
• wybór zabezpieczeń instalacji oraz automatyczna ocena wyniku pomiaru.

Badanie wyłączników różnicowoprądowych typu AC, A, F, B i B+:

• pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
• funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zaprogramowany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
• kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
• pomiar prądu wyzwalania I_A prądem narastającym,
• pomiar czasu zadziałania t_A przy prądach ½I_Δn, 1I_Δn, 2I_Δn i 5I_Δn ,
• pomiar napięcia dotykowego U_B i rezystancji przewodu ochronnego R_E bez wyzwalania wyłącznika,
• wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
• możliwość pomiaru prądu zadziałania I_A oraz rzeczywistego czasu zadziałania t_AI przy jednym wyłączeniu RCD,
• pomiary dla napięcia 95...270 V.

Pomiary rezystancji izolacji:

• napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V,
• pomiar rezystancji izolacji do 10 GΩ,

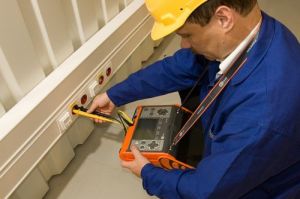

• możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko,
• zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
• samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
• automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000C,
• akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.

Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:

• pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
• pomiar małym prądem z sygnalizacją akustyczną,
• autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości.

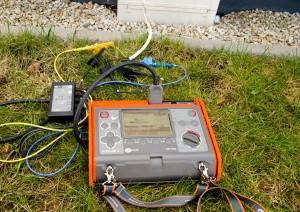

Pomiary rezystancji uziemienia:

• pomiar metodą techniczną 3 i 4-przewodową,
• pomiar metodą techniczną 3-przewodową z wykorzystaniem dodatkowych cęgów,
• pomiar metodą dwucęgową, z wykorzystaniem dodatkowych cęgów.

Pomiar rezystywności gruntu metodą Wennera.

Pomiar natężenia oświetlenia.

Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.

Pomiar i rejestracja napięcia, częstotliwości, prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej), harmonicznych napięcia i prądu do 40, współczynników THD.

Sprawdzanie kolejności faz i obrotów silnika.

Pamięć o strukturze drzewiastej, dynamicznie zarządzana (max. po 10000 wyników każdego rodzaju pomiaru) z możliwością opisu punktów pomiarowych, obiektów, nazw klientów.

Zasilanie z  akumulatora lub baterii (opcja), wbudowana szybka ładowarka. Możliwość ładowania z sieci oraz z zapalniczki samochodowej (12 V).

Pomiar impedancji pętli zwarcia Z_L-PE, Z_L-N, Z_L-L

Pomiar prądem 23/40 A - zakres pomiarowy wg PN-EN 61557: 0,13...1999,9 Ω - dla przewodu pomiarowego 1,2 m

• napięcie nominalne: 95...270 V (dla Z_L-PE i Z_L-N) oraz 95...440 V (dla Z_L-L)
• częstotliwość: 45...65 Hz

Pomiar impedancji pętli zwarcia Z_L-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy wg PN-EN 61557: 0,50...1999,9 Ω

• napięcie nominalne: 95...270 V
• częstotliwość: 45...65 Hz

Pomiar rezystancji uziemienia R_E metodą 3p i 4p
Zakres pomiarowy wg PN-EN 61557 - 5:

• 0,50 Ω…1,99 kΩ dla napięcia pomiarowego 50 V
• 0,56 Ω…1,99 kΩ dla napięcia pomiarowego 25 V

• napięcie pomiarowe: 25 V lub 50 V rms
• prąd pomiarowy: 20 mA, sinusoidalny rms 125 Hz (dla f_n=50 Hz) i 150 Hz (dla f_n=60 Hz)
• blokowanie pomiaru przy napięciu zakłócającym U_N>24 V
• maksymalne mierzone napięcie zakłóceń U_Nmax=100 V
• maksymalna rezystancja elektrod pomocniczych 50 kΩ

Selektywny pomiar rezystancji uziemienia z cęgami (3p + cęgi)
Zakres pomiarowy wg PN-EN 61557 - 5: 1,00 Ω…1,99 kΩ

• pomiar z dodatkowymi cęgami prądowymi
• zakres pomiaru prądu zakłócającego do 9,99 A

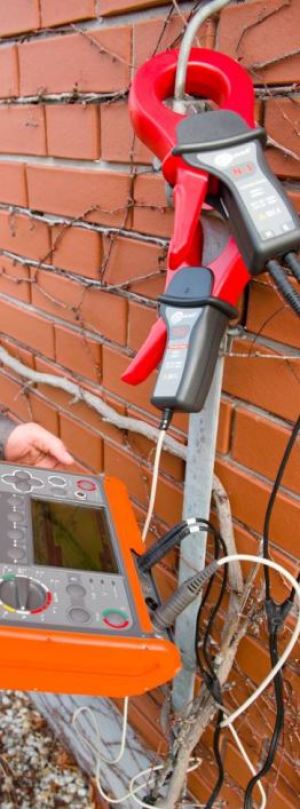

Selektywny pomiar uziemienia z dwoma cęgami

• pomiar z cęgami nadawczymi i odbiorczymi
• zakres pomiaru prądu zakłócającego do 9,99 A

Pomiar rezystywności gruntu (ρ)

• pomiar metodą Wennera
• możliwość ustawienia odległości w metrach lub stopach
• wybór odległości 1...30 m (1...90 stóp)

Wskazania kolejności faz

• Wskazanie kolejności faz: zgodna, niezgodna
• Zakres napięć sieci U_L-L: 100...500 V (45...65 Hz)
• Wyświetlanie wartości napięć międzyfazowych
• Sprawdzanie kierunku obrotów silnika

Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95...270 V)
Test wyłączania RCD i pomiar czasu zadziałania t_A (dla funkcji pomiarowej t_A)

• dokładność zadawania prądu różnicowego: dla 0,5*I_Δn:-8...0% dla 1*I_Δn, 2*I_Δn, 5*I_Δn: 0...8%

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego sinusoidalnego (typ AC)

• możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC)

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6 mA prądu stałego (typ A)

• możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego stałego (typ B)

• możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu
• I_Δn - wartość znamionowego prądu różnicowego

Pomiar rezystancji izolacji
Zakres pomiarowy wg PN-EN 61557 - 2:

• dla U_N = 50 V: 50 kΩ...250 MΩ
• dla U_N = 100 V: 100 kΩ...500 MΩ
• dla U_N = 250 V: 250 kΩ...999 MΩ
• dla U_N = 500 V: 500 kΩ...2 GΩ
• dla U_N = 1000 V: 1,000 MΩ...9,99 GΩ

*) nie większy niż zakres pomiarowy dla danego napięcia.

Niskonapięciowy pomiar ciągłości obwodu i rezystancji
Pomiar ciągłości przewodu ochronnego prądem ±200 mA

• napięcie na otwartych zaciskach: 4…9 V
• prąd wyjściowy przy R<2 Ω: min. 200 mA
• autokalibracja przewodów pomiarowych
• pomiary dla obu polaryzacji prądu

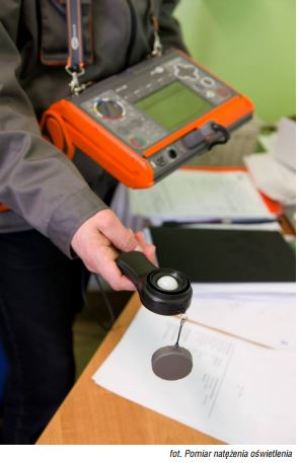

Pomiar natężenia oświetlenia

• pomiar w luksach (lx) lub stopokandelach (fc)

Analiza i rejestracja parametrów sieci jednofazowej

• Pomiar napięcia U_L-N: 0...500 V.
• Zakres częstotliwości mierzonych napięć: 45,0...65,0 Hz.
• Pomiar częstotliwości dla napięć 50...500 V w zakresie 45,0...65,0 Hz
  (błąd podstawowy max. ± 0,1% w.m. + 1 cyfra).
• Pomiar cosφ: 0,00...1,00 (rozdzielczość 0,01).
• Pomiar i rejestracja w układzie 1-fazowym.

Pomiar prądu (True RMS)

* - należy dodatkowo uwzględnić niepewność cęgów prądowych

Pomiar mocy czynnej P, biernej Q i pozornej S oraz cos φ

• zakres napięć: 0…500 V
• zakres prądów: 0...1000 A (3000 A)*
• częstotliwość nominalna sieci f_n: 50 Hz, 60 Hz

* - dla cęgów C-3, dla C-6 do 10 A, dla cęgów serii F do 3000 A

Pomiar harmonicznych napięcia

• dodatkowo wyświetlanie wartości h₀₂...h₄₀ jako procent h₀₁ (do 999%)

* - od 300 V do 500 V

Pomiar harmonicznych prądu

• dodatkowo wyświetlanie wartości h₀₂...h₄₀ jako procent h₀₁ (do 999%)

* - dla cęgów C-3 i C-6V: 10 A, dla cęgów serii F do 3000 A

THD (względem pierwszej harmonicznej)

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557
• kategoria pomiarowa: IV 300 V (III 600 V) wg PN-EN 61010-1
• stopień ochrony obudowy wg PN-EN 60529: IP54

Pozostałe dane techniczne:

• zasilanie miernika: akumulator Ni-MH lub baterie alkaliczne LR14 (4 szt.) (opcja)
• wymiary: 288 x 223 x 75 mm
• masa miernika: ok. 2,2 kg

Przyrząd spełnia wymagania norm:

• PN-EN 61010 - 1:2002(U) (wymagania ogólne dot. bezpieczeństwa)
• PN-EN 61010 - 031:2002(U) (wymagania szczegółowe dot. bezpieczeństwa)
• PN-EN 61326:2002(U) (kompatybilność elektromagnetyczna)
• PN-EN 61557 - 10:2002 (wymagania dla przyrządów wielofunkcyjnych)
• PN-IEC 60364 - 6 - 61 / PN-HD 60364 - 6:2007(U) (wykonywanie pomiarów-sprawdzanie)
• PN-IEC 60364 - 4 - 41 / PN-HD 60364 - 4 - 41:2007(U) (wykonywanie pomiarów-ochrona przeciwporażeniowa)
• PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)
• PN-EN 12464 (oświetlenie miejsc pracy)
