Sonel Miernik parametrów instalacji elektrycznej MPI-525 + Multimetr przemysłowy CMM-40 (WMXXMPI525CMM)

Miernik parametrów instalacji elektrycznej MPI-525 + Multimetr przemysłowy CMM-40 (WMXXMPI525CMM)

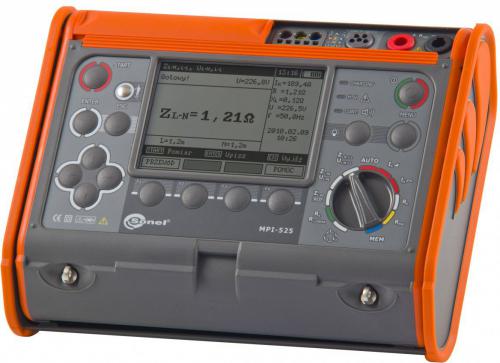

MPI-525

Opis:

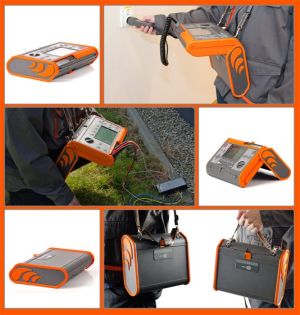

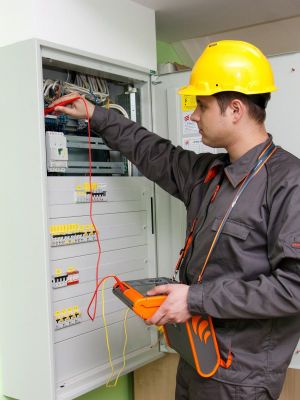

Cyfrowy miernik wielofunkcyjny w ergonomicznej obudowie kierowany zarówno do instalatorów jak i zaawansowanych pomiarowców. Umożliwia wykonanie wszystkich pomiarów przewidzianych normą PN-EN 61557:

• impedancja pętli zwarcia,
• parametry wyłączników RCD,
• rezystancja izolacji,
• rezystancja uziemienia,
• ciągłość połączeń ochronnych i wyrównawczych.

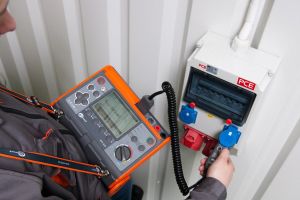

Pomiary impedancji pętli zwarciowej:

• pomiar impedancji prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy R_zw=10 Ω,
• zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz,
• pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o I_Δn≥30 mA bez ich zadziałania,
• automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,
• pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT).

Badanie wyłączników różnicowoprądowych typu AC, A i B:

• pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
• funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
• kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
• pomiar prądu wyzwalania I_A prądem narastającym,
• pomiar czasu zadziałania t_A przy prądach ½I_Δn, 1I_Δn, 2I_Δn i 5I_Δn ,
• pomiar napięcia dotykowego U_B i rezystancji przewodu ochronnego R_E bez wyzwalania wyłącznika,
• wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
• możliwość pomiaru prądu zadziałania I_A oraz rzeczywistego czasu zadziałania t_AI przy jednym wyłączeniu RCD,
• pomiary dla napięcia 95...270 V.

Pomiary rezystancji izolacji:

• napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V oraz 2500 V
• pomiar rezystancji izolacji do 10 GΩ,
• ustawianie 3 interwałów czasowych T₁, T₂, T₃ z przedziału 6...600 s,
• wyliczanie 2 wspołczynników absorpcji,
• zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
• samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
• automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych i kabli energetycznych przy wykorzystaniu dodatkowego adaptera AutoISO-2500,
• akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.

Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:

• pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
• pomiar małym prądem z sygnalizacją akustyczną i świetlną (zielona dioda),
• autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości.

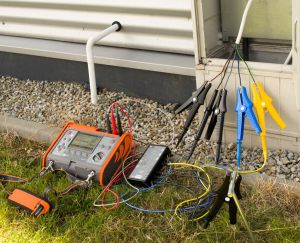

Pomiary rezystancji uziemienia:

• pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi,
• wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz.

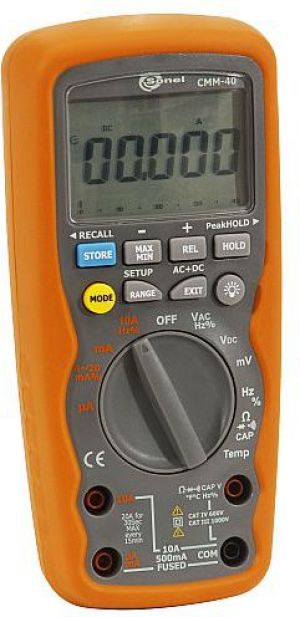

CMM-40

Opis:

Multimetr przemysłowy, będący uniwersalnym przyrządem mierzącym napięcie oraz prąd (stałe i przemienne TRUE RMS), a dodatkowo pojemność, częstotliwość, cykl roboczy (wypełnienie), ciągłość połączeń, rezystancję, temperaturę. Miernik charakteryzuje się dużą odpornością na wpływ warunków atmosferycznych oraz czynników zewnętrznych (IP67).

Do najważniejszych cech przyrządu CMM-40 należą:

• Automatyczna lub ręczna zmiana zakresów.
• Funkcja HOLD umożliwiająca odczyt pomiarów przy niedostatecznym oświetleniu lub w trudno dostępnych miejscach.
• Funkcja REL umożliwiająca dokonywanie pomiarów względnych.
• Funkcja MAX/MIN.
• Funkcja zatrzymania wartości szczytowej.
• Sygnalizacja dźwiękowa ciągłości obwodu (Beeper).
• Samoczynne wyłączanie nieużywanego przyrządu.
• Wyświetlacz 4¾ cyfry (maks. 40000).
• Wodoodporna obudowa dwukomponentowa.
