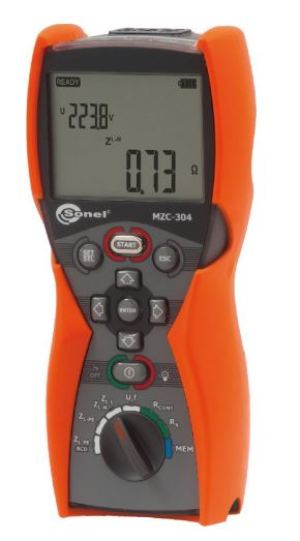

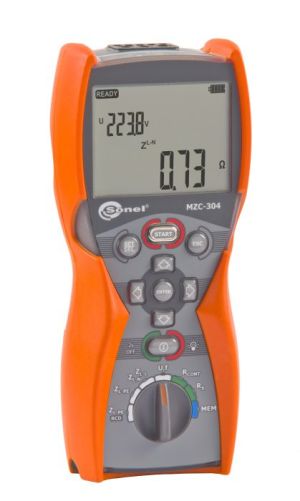

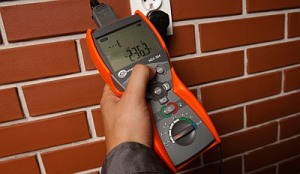

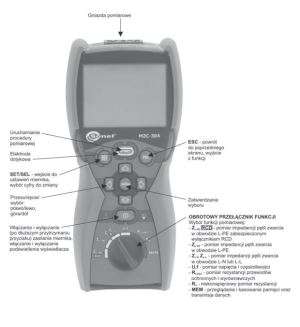

Sonel Miernik impedancji pętli zwarcia MZC-304 (WMPLMZC304)

Miernik impedancji pętli zwarcia MZC-304 WMPLMZC304

Najmniejszy na rynku przyrząd do pomiarów impedancji pętli zwarcia (sieci 230/400 V) oraz ciągłości połączeń ochronnych i wyrównawczych. Pomiary pętli zwarcia wykonywane są z rozdzielczością 0,01 Ω (również podczas pomiarów w sieciach zabezpieczonych wyłącznikami RCD). Podświetlana klawiatura oraz obudowa o stopniu ochrony IP67 odporna na uszkodzenia ułatwiają pracę w trudnych warunkach

Pomiar impedancji pętli zwarcia Z_L-PE, Z_L-N, Z_{L-L, rezystancji i reaktancji pętli zwarcia}
Pomiar impedancji pętli zwarcia Z_S
- zakres pomiarowy wg IEC 61557 - 3: 0,13...2000 Ω

• napięcie nominalne pracy UnL-N / UnL-L: 220/380 V, 230/400 V, 240/415 V,
• zakres roboczy napięć: 180…270 V (dla Z_L-PE i Z_L-N) oraz 180…460 V (dla Z_L-L),
• częstotliwość nominalna sieci fn: 50 Hz, 60 Hz,
• zakres roboczy częstotliwości: 45…65 Hz,
• maksymalny prąd pomiarowy: 7,6 A dla 230 V (30 ms), 13,3 A dla 400 V (30 ms),
• kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej,
• miernik wylicza prąd zwarciowy dla napięć nominalnych.

Wskazania rezystancji pętli zwarcia R_S i reaktancji X_S pętli zwarcia

obliczane i wyświetlane dla wartości Z_S

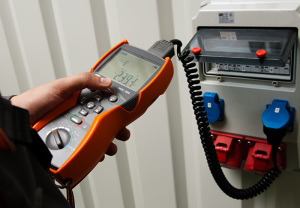

Pomiar impedancji pętli zwarcia Z_L-PE w trybie RCD - bez wyzwalania wyłączników RCD
Pomiar prądem 0,50...1999 Ω

• nie powoduje zadziałania wyłączników RCD o I_Δn≥30 mA,
• napięcie nominalne pracy U_n: 220 V, 230 V, 240 V,
• zakres roboczy napięć: 180…270 V,
• częstotliwość nominalna sieci f_n: 50 Hz, 60 Hz,
• zakres roboczy częstotliwości: 45…65 Hz,
• kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej,
• miernik wylicza prąd zwarciowy dla napięć nominalnych.

Wskazania rezystancji R_S i reaktancji X_S pętli zwarcia (dla Z_L-PE RCD)*

*obliczane i wyświetlane dla wartości Z_S

Niskonapięciowy pomiar ciągłości obwodu i rezystancji akres pomiarowy wg PN-EN 61557: 0,12...400 Ω
Pomiar ciągłości przewodu ochronnego prądem ±200 mA

• napięcie na otwartych zaciskach: 4…9 V,
• prąd wyjściowy przy RSC200...250 mA),
• kompensacja rezystancji przewodów pomiarowych,
• pomiary dla obu polaryzacji prądu.

Pomiar rezystancji małym prądem

• napięcie na otwartych zaciskach: 4…9 V DC,
• prąd wyjściowy I_SC < 8 mA
• sygnał dźwiękowy dla rezystancji mierzonej < 30 Ω ± 50%,
• kompensacja rezystancji przewodów pomiarowych.

Pomiar napięć przemiennych

• zakres częstwotliwości 45...65 Hz

Pomiar częstotliwości

• zakres napięć: 50 do 500 V.

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010, 61557:2007 - 01
• kategoria pomiarowa: III 600 V (CAT IV 300 V)
• stopień ochrony obudowy wg PN-EN 60529: IP67

Pozostałe dane techniczne:

• zasilanie miernika: pakiet akumulatorów lub baterii alkalicznych (rozmiar AA, 4 szt.)
• wydajność akumulatorów (pętla zwarcia): min.5000 pomiarów

Nominalne warunki użytkowania:

• temperatura pracy: 0...+50°C
• wilgotność: 20 - 80%
• Nominalne napięcia sieci: 220/380 V, 230/400 V, 240/415 V

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Przyrząd spełnia wymagania norm:

• PN-EN 61010 - 1 (wymagania ogólne dot. bezpieczeństwa)
• PN-EN 61010 - 031 (wymagania szczegółowe dot. bezpieczeństwa)
• PN-EN 61326 (kompatybilność elektromagnetyczna)
• PN-EN 61557 - 10 (wymagania dla przyrządów wielofunkcyjnych)
• PN-IEC 60364 - 6-61 / PN-HD 60364 - 6 (wykonywanie pomiarów-sprawdzanie)
• PN-IEC 60364 - 4-41 / PN-HD 60364 - 4-41 (wykonywanie pomiarów-ochrona przeciwporażeniowa)
• PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)

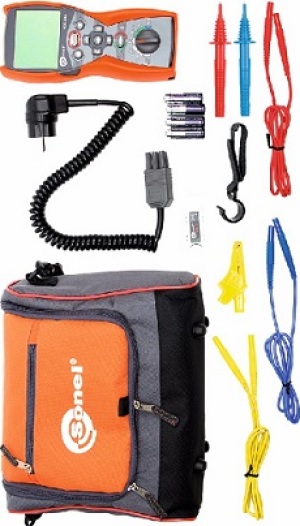

Wyposażenie:

• adapter - WS-05 z kątowym wtykiem UNI-Schuko
• przewód 1,2m żółty zakończony wtykami bananowymi
• przewód 1,2m niebieski zakończony wtykami bananowym
• przewód 1,2m czerwony zakończony wtykami bananowym
• krokodylek żółty K02
• sonda ostrzowa niebieska z gniazdem bananowym
• sonda ostrzowa czerwona z gniazdem bananowym
• futerał M-6 na miernik i jego wyposażenie
• odbiornik
• interfejs USB do transmisji radiowej OR-1
• szelki do noszenia miernika
• wieszak z haczykiem
• komplet bateri
• karta gwarancyjna
• certyfikat kalibracji
• instrukcja obsługi
