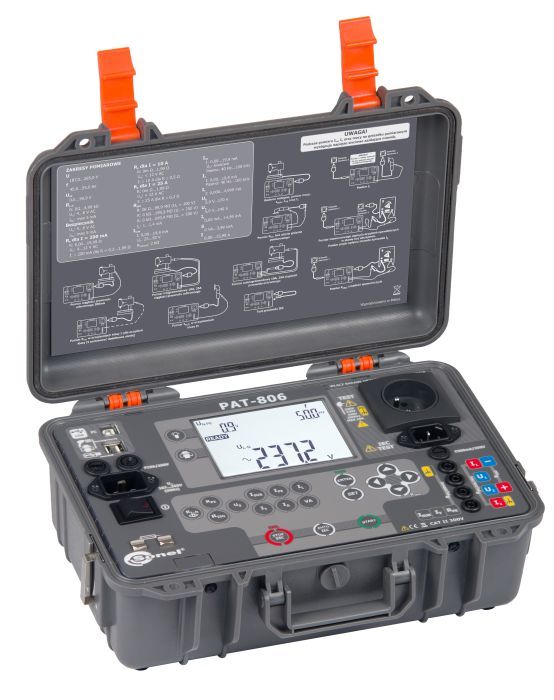

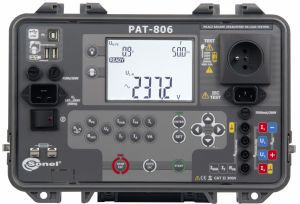

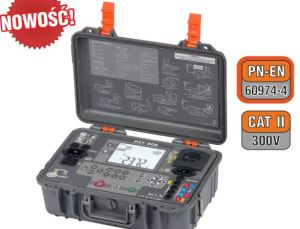

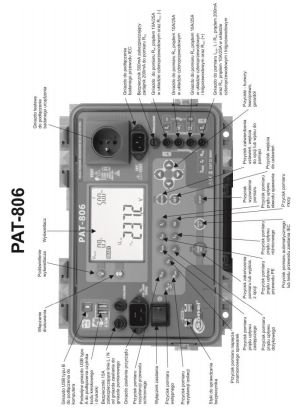

Sonel Miernik bezpieczeństwa sprzętu elektrycznego PAT-806 WMPLPAT806

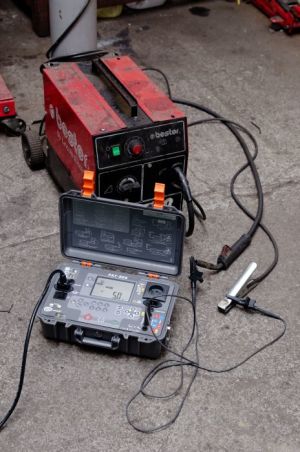

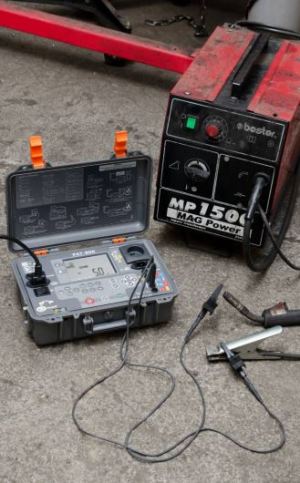

• pomiar parametrów urządzeń do spawania łukowego wg PN-EN 60974-4:
  - pomiar znamionowego napięcia urządzeń spawalniczych w stanie bez obciążenia
  - pomiar prądu upływu obwodu spawania I_L
  - pomiar pierwotnego prądu upływu,
• pomiar rezystancji przewodu ochronnego prądem: 200 mA, 10 A, 25 A (I klasa ochronności),
• automatyczny trzypunktowy pomiar rezystancji izolacji - trzy napięcia pomiarowe: 100 V, 250 V i 500 V,
• pomiar zastępczego prądu upływu,
• pomiar prądu upływu PE,
• pomiar różnicowego prądu upływu,
• pomiar dotykowego prądu upływu,
• pomiar mocy,
• pomiar poboru prądu,
• test przewodu IEC,
• sprawdzenie bezpiecznika,
• sprawdzenie rezystancji obwodu L-N,
• pomiar napięcia i częstotliwości sieci.

Dodatkowo:

• automatyczny wybór zakresu pomiarowego,
• 990 komórek pamięci wyników pomiaru z możliwością ich przesłania do komputera PC, przez łącze USB lub wydrukowania,
• profesjonalne oprogramowanie do obróbki danych i tworzenia raportów,
• współpraca z czytnikiem kodu kreskowego i drukarką,
• współpraca z pamięcią przenośną pendrive,
• duży, czytelny wyświetlacz z możliwością podświetlenia,
• ergonomiczna obsługa.

• napięcie na nieobciążonym wyjsciu 4...12 V AC,
• prąd pomiarowy: ≥200mA dla R= 0,2...1,99 Ω
• ustawialny limit górny w zakresie: 10 mΩ …1,99 Ω z rozdzielczością 0,01 Ω
• regulowany czas pomiaru 1...60s z rozdzielczością 1si pozycją CONT (pomiar ciągły)

Pomiar rezystancji przewodu uziemienia I=10 A (tylko I klasa ochronności)

*dla pomiaru dwuprzewodowego
• napięcie na nieobciążonym wyjściu <12 V AC
• metoda techniczna pomiaru zapewniająca wysoką dokładność otrzymanych wyników
• prąd pomiarowy: ≥10 A dla R≤0,5 Ω
• ustawialny limit górny w zakresie: 10 mΩ …1,99 Ω z rozdzielczością 0,01 Ω
• regulowany czas pomiaru 1...60s z rozdzielczością 1s

Pomiar rezystancji przewodu uziemienia I=25 A (I klasa ochronności)

*dla pomiaru dwuprzewodowego
• napięcie na nieobciążonym wyjściu <12 V AC
• metoda techniczna pomiaru zapewniająca wysoką dokładność otrzymanych wyników
• prąd pomiarowy: ≥25 A dla R≤0,2 Ω
• ustawialny limit górny w zakresie: 10m Ω …1,99 Ω z rozdzielczością 0,01 Ω
• regulowany czas pomiaru 1...60s z rozdzielczością 1s

Pomiar rezystancji obwodu L-N

• napięcie pomiaru: 4...8 V AC
• prąd zwarcia: max. 5 mA

Pomiar rezystancji izlolacji
Zakres pomiarowy wg IEC 61557-2 dla:
U_N=100 V: 100 kΩ...99,9 MΩ (tylko PAT-805)
U_N=250 V: 250 kΩ...199,9 MΩ (tylko PAT-805)
U_N=500 V: 500 kΩ...599,9 MΩ

• ustawialny limit pomiaru w zakresie: 0,01...9,9MΩ z rozdzielczością 0,1MΩ
• regulowany czas pomiaru: pomiar ciągły (Cont) lub od 4s do 3min z rozdzielczością 1s
• samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru
• zabezpieczenie przed pomiarem obiektów pod napięciem
• prąd wyjściowy max. 1,4mA

Pomiar prądu upływu PE oraz różnicowego prądu upływu:

• ustawialny limit pomiaru w zakresie: 0,01...9,9mA z rozdzielczością 0,01mA/0,1mA
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1...60s z rozdzielczością 1s
• w połowie czasu pomiaru miernik automatycznie zamienia biegunowość na pomiarowym
gnieździe sieciowym i wyświetla wartość większą
• pasmo pomiaru prądu 40 Hz...100 kHz (dla prądu upływu PE) lub 20 Hz...100 kHz (dla prądu różnicowego)

Pomiar zastępczego prądu upływu:

• ustawialny limit pomiaru w zakresie: 0,01...9,9 mA z rozdzielczością 0,01 mA/0,1 mA
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 4...60 s z rozdzielczością 1 s
• napięcie rozwarcia: 25...50 V

Pomiar dotykowego prądu upływu:

• ustawialny limit pomiaru w zakresie: 0,01...1,99mA z rozdzielczością 0,01mA
• regulowany czas pomiaru: pomiar ciągły (Cont) lub 4...60 s z rozdzielczością 1 s

Pomiar znamionowego napięcia urządzeń spawalniczych w stanie bez bciażenia:
Pomiar napięcia UR (r.m.s.):

• ustawialny limit górny w zakresie: 5,0...170,0 V rozdzielczość 1 V


Pomiar napięcia U_P (peak):

• ustawialny limit górny w zakresie: 5,0...240,0 V rozdzielczość 1 V

Pomiar prądu upływu obwodu spawania I_L:

• pasmo pomiaru prądu wynika z zastosowanego układu pomiarowego zgodnego z PN-EN 60974-4
• ustawialny limit górny w zakresie: 0,10 mA…14,90 mA rozdzielczość 0,1 mA
• ustawialny czas pomiaru w zakresie: 3 s…60 s z rozdzielczością 1 s
• użyto układ wg normy PN-EN 60974-4

Pomiar mocy S:

• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1...60s z rozdzielczością 1s

Pomiar poboru prądu:

• regulowany czas pomiaru: pomiar ciągły (Cont) lub 1...60s z rozdzielczością 1s

Pomiar napięcia oraz na gniezdzie pomiarowym:

Pomiar częstotliwości sieci:

Pomiar napięcia PE sieci:

• pomiar napięcia sieciowego pomiędzy PE i N zasilania miernika
* - dla U < 5 V niepewność nie jest specyfikowan

Sprawdzenie bezpiecznika:
• napięcie pomiaru: 4...8 V AC
• prąd próby: max. 5 mA

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Wyrób spełnia wymagania EMC wg norm PN-EN 61326-1:2009 i PN-EN 61326-2-2:2006

Bezpieczeństwo elektryczne:

• rodzaj izolacji: zgodnie z PN-EN 61010-1 i IEC 61557
• kategoria pomiarowa: II 300 V wg PN-EN 61010-1
• stopień ochrony obudowy wg PN-EN 60529: IP40

Pozostałe dane techniczne:

• zasilanie miernika:187...265 V, 50 Hz
• prąd obciążenia: max. 16 A (230 V)
• pamięć wyników pomiarów: 990 komórek
• transmisja danych do komputera PC: łącze USB
• wymiary: 330 x 235 x 120 mm
• masa miernika: ok. 4,75 kg
• temperatura pracy: 0...+40°C
• temperatura przechowywania: -20...+70°C
• wilgotność: 20...80%
