Sonel Cyfrowy miernik cęgowy CMP-2000 (WMXXCMP2000)

Cyfrowy miernik cęgowy CMP-2000 WMXXCMP2000

Uniwersalny miernik cęgowy, umożliwiający prowadzenie pomiarów prądu do 2000 A przy pomocy cęgów na przewodach o średnicy do 57 mm i szynoprzewodach do 70 x 18mm

Przyrząd posiada elektroniczne zabezpieczenia przeciążeniowe wszystkich funkcji i zakresów pomiarowych

Zapewnia:

• Pomiar prądu przemiennego (TRUE RMS) do 1500 A i stałego do 2000A
• Pomiar początkowego prądu rozruchowego – funkcja INRUSH
• Pomiar napięcia stałego do 1000 V oraz przemiennego (TRUE RMS) do 750V
• Pomiar rezystancji i test ciągłości połączeń z dźwiękową sygnalizacją ciągłości obwodu (dla wartości mniejszej od 30 Ω)
• Pomiar pojemności
• Pomiar temperatury (jednostki Fahrenheita i Celsjusza)
• Pomiar częstotliwości
• Pomiar cyklu roboczego (wypełnienia)
• Test diod

• Pomiar prądu przemiennego (TRUE RMS) do 1500 A i stałego do 2000 A
• Pomiar początkowego prądu rozruchowego - funkcja INRUSH.
• Pomiar napięcia stałego do 1000 V i przemiennego (TRUE RMS) do 750 V
• Pomiar rezystancji i test ciągłości połączeń
  - dźwiękowa sygnalizacja ciągłości obwodu (dla wartości mniejszej od 30 Ω)
• Pomiar pojemności.
• Pomiar temperatury (jednostki Fahrenheita i Celsjusza)
• Pomiar częstotliwości
• Pomiar cyklu roboczego (wypełnienia)
• Test diod

Dodatkowo:

• bezpieczne, izolowane szczęki pomiarowe,
• automatyczny wybór zakresów pomiarowych,
• funkcja „HOLD”, umożliwiająca zapamiętanie wyniku na wyświetlaczu,
• podświetlany wyświetlacz LCD,
• funkcja „DC ZERO” tryb pomiaru względnego dla prądu stałego - możliwość zerowania przyrządu w dowolnym momencie i powrotu do pomiaru w trybie bezwględnym,
• zapamiętywanie wartości minimalnych i maksymalnych,
• wskazanie przekroczenia zakresu,
• auto wyłączanie po 30 minutach.

Bezpieczeństwo elektryczne:

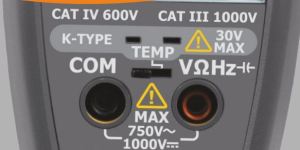

• kategoria pomiarowa: CAT IV 600 V wg PN-EN 61010 - 1,
• stopień ochrony obudowy wg PE-EN 60529: IP20.

Pozostałe dane techniczne:

• zasilanie miernika: bateria 9 V typ 6LR61,
• wyświetlacz LCD (ciekłokrystaliczny), podświetlany, 4 cyfry (maks. wskazanie 6600), linijka 66 segmentów,
• test ciągłości: próg 30 Ω,
• test diody:
  typowy prąd pomiarowy 0,8 mA
  typowe napięcie obwodu otwartego 3,2 V DC,
• wskazanie niskiego poziomu baterii: wyświetlony zostaje symbol baterii,
• wskazanie przekroczenia zakresu: wyświetlony zostaje symbol ‘OL,’
• czujnik temperatury: sonda termoelektryczna typu K,
• impedancja wejścia: ok. 10 MΩ (V DC i V AC),
• szerokość pasma AC: 50...500 Hz,
• autowyłączanie po czasie: 30 minut,
• wymiary: 281 x 108 x 53 mm,
• waga: 570 g z baterią,
• zgodność z wymaganiami norm: PN-EN 61010 - 1, PN-EN 61010 - 2 - 032.

Nominalne warunki użytkowania:

• możliwość otwarcia cęgów: przewód Ø 57 mm, szynoprzewód 70 x 18 mm,
• temperatura pracy: 0...+50°C,
• temperatura przechowywania: -20...+60°C,
• wysokość robocza: maks. 2000m

Pomiar prądu stałego

Pomiar prądu przemiennego (TRUE RMS)

Pomiar napięcia stałego

Pomiar napięcia przemiennego

Pomiar rezystancji

Pomiar pojemności

Pomiar częstotliwości

Pomiar temperatury

Pomiar cyklu roboczego (wypełnienia)

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
