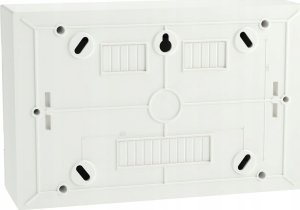

Obudowa Schneider Electric, Easy9 EU IP40 EZ9EU-1-12-NT-P białe drzwi 1-rzędowa 12 modułów/rząd, EZ9EUD112

Podstawowe informacje

• Gama produktów: Easy9
• Nazwa produktu: Easy9 EU
• Typ produktu lub komponentu: Obudowa
• Typ obudowy: Obudowa modułowa
• Liczba modułów 18 mm w rzędzie: 12

Dodatkowe parametry

• Sposób montażu obudowy: Powierzchniowy
• Szerokość w modułach 9 mm: 24
• Liczba łączników w modułach 18 mm: 12
• Typ szyny: DIN
• Typ instalacji: Wnętrzowa
• Zaciski: Ochronne neutralne
• Ilość zacisków: 1 uziemienie (przykręcone) z 8 wyjściami, 1 neutralne (przykręcone) z 8 wyjściami
• Wyprowadzenia bloku rozdzielczego: 4x 16 mm² + 4 x 10 mm² dla uziemienia, 4 x 16 mm² + 4 x 10 mm² dla neutralnego
• Wejście kablowe: Brak
• Typ drzwi: Pełne
• Otwieranie drzwi: Odwracalne/nawrotne (180 °)
• [In] Prąd nominalny: 63 A
• [Ue] Napięcie nominalne połączenia: 400 V
• Napięcie izolacji nominalne [Ui]: 500 V
• Materiał obudowy: Samogasnący plastikowa obudowa
• Szerokość: 285 mm
• Wysokość: 185 mm
• Głębokość: 96,5 mm
• Kolor: Obudowa: Biały (RAL 9003), Drzwi: Biały (RAL 9003)
• Masa produktu: 0,80 kg

Warunki pracy

• Normy: IEC 60670-1-24
• Odporność ogniowa: 650 °C ( 30 min ) zgodnie z IEC 60695-2-10
• Stopień ochrony IP: IP40 zgodnie z IEC 60529 (zamknięte drzwi), IP30 zgodnie z IEC 60529 (otwarte drzwi)
• Stopień ochrony IK: IK07 zgodnie z IEC 62262
• Stopień zanieczyszczenia: 2
• Klasa ochrony: Klasa II
• Temperatura otoczenia do pracy urządzenia: -25…60 °C
• Temperatura otoczenia do przechowywania: -25…70 °C

Program lojalnościowy ELEKTROKLUB to najbardziej korzystny program partnerski dla klientów biznesowych w branży elektrotechnicznej.

• Program działa automatycznie i nie wymaga przesyłania skanów faktur, kodów z opakowań itp.
• Lista Produktów Nagradzanych jest dostępna na stronie programu Elektroklub.

TEN PRODUKT BIERZE UDZIAŁ W PROGRAMIE LOJALNOŚCIOWYM ELEKTROKLUB

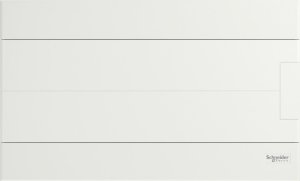

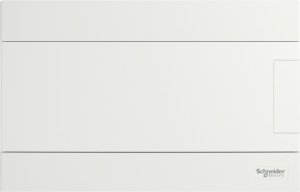

Easy9 EU to obudowa natynkowa idealna do aparatury modułowej, przede wszystkim w budynkach mieszkalnych.

• Posiada 1 rząd, mieszczący 12 standardowych modułów o szerokości 18 mm.
• Zapewnia miejsce do zamontowania każdego rodzaju aparatury modułowej.
• Dostarczana z 1 uziemiającą i 1 neutralną listwą zaciskową i uchwytami, każda z listw zaciskowych ma 8 otworów ( 4x16mm² + 4x10mm²)

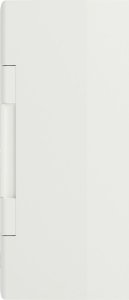

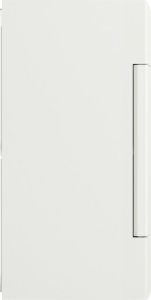

• Posiada pełne drzwi odwracalne w kolorze białym, otwierane pod kątem 180°.
• Obudowa jest koloru białego (RAL 9003).
• Obudowa jest dedykowana do montażu wewnątrz pomieszczeń.
• Stopień ochrony to IP40 przy zamkniętych drzwiach i IP30 przy otwartych drzwiach.
• W obudowie nie ma wycięć na otwory, mogą być one wykonywane dowolnie za pomocą wiertarki.
• Przeznaczenie to nowe lub modernizowane instalacje w budynkach mieszkalnych.
• Wymiary wynoszą: (S) 285 mm x (W) 185 mm x (G) 96,5 mm, szerokość wyrażona w modułach 18 mm wynosi: 12, waga obudowy to 0,80 kg,
• Wykonana z samogasnącego tworzywa sztucznego.
• Wytrzymałość ogniowa wynosi 650°C przez 30 minut, zgodnie z normą IEC 60695-2-10.
• Klasa izolacji elektrycznej to II (podwójna izolacja).
• Stopień zanieczyszczenia wynosi 2.
• Zgodnie z normą IEC 62262 stopień ochrony przed uderzeniami to IK07.
• Temperatura pracy wynosi od -25°C do +60°C.
• Temperatura przechowywania wynosi od -25°C do +70°C.
• Obudowa jest zgodna z normą IEC 60670-1-24.

Zalety produktu:

• Łatwy i szybki montaż

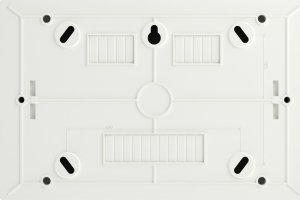

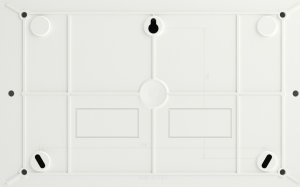

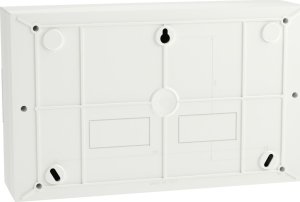

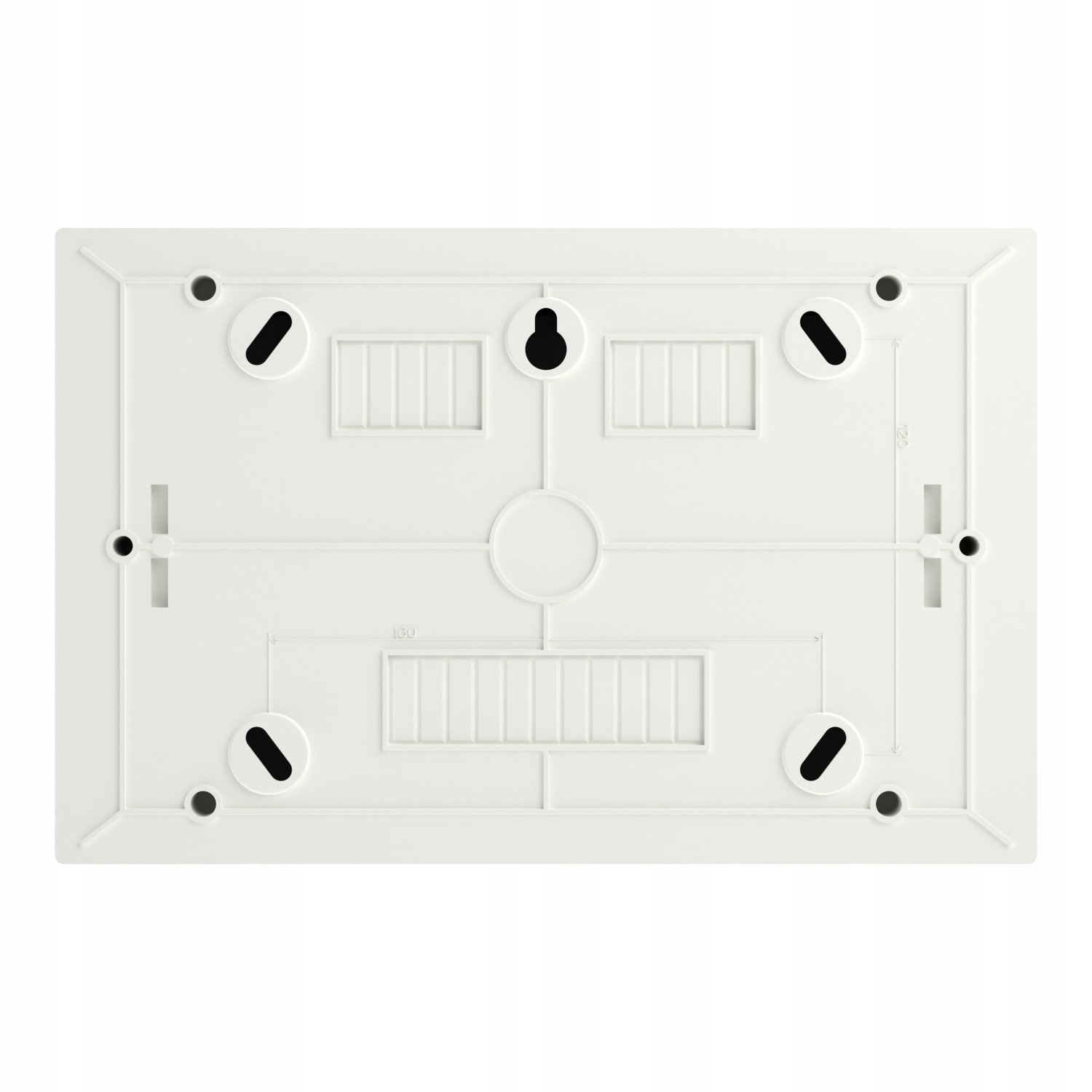

• Pewne mocowanie na ścianie i łatwe wypoziomowanie podczas instalacji
• Płaskie drzwi, które można zamontować na prawo bądź lewo, otwierają się pod kątem 180°
• Wielka powierzchnia, na której można wywiercić otwory (korony wiertnicze)
• Izolowane bloki N/PE, które można zamocować na górze lub na dole

Obudowy Easy9 EU

Obudowy białe i przezroczyste z tworzywa sztucznego

Seria 9 Series

Obudowy Easy9 EU są przeznaczone do stosowania przede wszystkim w budynkach mieszkalnych, ale także w małych obiektach komercyjnych, takich jak lokalne usługi. Stosowane wewnątrz pomieszczeń, pozwalają na montaż aparatury modułowej. Dostępne są w rozmiarach od 1 do 3 rzędów, do instalacji od 1x8 do 3x12 modułów.

Funkcje

Easy9 EU to obudowy do natynkowego i podtynkowego montażu. Wykonane z białymi i przezroczystymi drzwiami, wyróżniają się unikalnym designem, który świetnie komponuje się zarówno z wnętrzami budynków mieszkalnych, jak i małymi obiektami komercyjnymi.

Korzyści

• Wybór rozmiarów obudów dostosowany do budownictwa mieszkalnego
• Białe/przezroczyste drzwi z możliwością zmiany kierunku otwierania, maksymalne otwarcie drzwi do 180°
• Wyposażone w izolowane bloki N/PE zabezpieczone przed wypadnięciem śrub
• Stopień ochrony IP40 – ochrona przed obcymi ciałami stałymi
• Odporność na uderzenia IK 07

Zastosowania

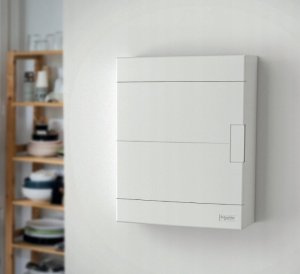

Wyjątkowy design obudowy, wytrzymałość mechaniczna i zapewniany poziom ochrony sprawiają, że seria Easy9 EU bez problemu sprawdza się w budynkach mieszkaniowych oraz małych obiektach komercyjnych.
