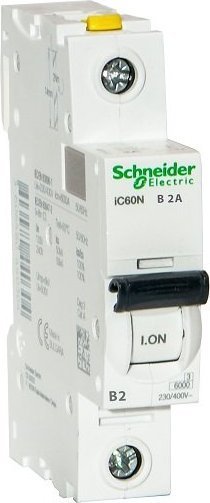

Wyłącznik nadprądowy 1P B 2A 6kA AC iC60N-B2 A9F03102 SCHNEIDER ELECTRIC

Dane techniczne

• Producent:Schneider Electric
• Seria produktu: Acti 9
• Indeks producenta: A9F03102
• Kategoria: Wyłączniki nadmiarowoprądowe
• Charakterystyka wyzwalania B
• Częstotliwość [Hz] 50
• Ean 3606480439643
• Głębokość wbudowania [mm] 69.5000
• Kategoria przepięcia 4
• Klasa ograniczenia energii 3
• Liczba biegunów 1
• Napięcie znamionowe [V] 2 230
• Prąd znamionowy [A] 50
• Rodzaj napięcia AC
• Stopień ochrony (IP) IP20
• Stopień zanieczyszczenia 3
• Szerokość wyrażona liczbą modułów 2
• Możliwość dodatkowego wyposażenia TAK
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 60898 [kA] 6
• Znamionowa zwarciowa zdolność łączeniowa zgodnie z IEC 60947-2 [kA] 50
• Technologia wyzwalaczaTermomagnetyczny
• Górna granica wyzwalania magnetycznego 4 x In +/-20 %

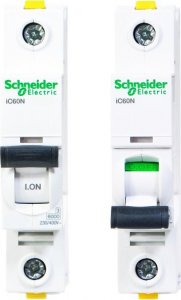

• Wskazanie położenia styku Tak
• Typ sterowania Dźwignia
• Sygnalizacja lokalna Wskaźnik wyzwolenia
• Podstawa montażowa Szyna DIN
• Szerokość w modułach 9 mm2
• Wysokość 91 mm
• Szerokość 18 mm
• Głębokość 78.5 mm
• Masa produktu 0,125 kg
• Kolor Biały
• Trwałość mechaniczna 20000 cykl
• Trwałość elektryczna 10000 cykl
• Przyłącza -zaciski Zacisk podwójny, góra lub dół sztywny przewód przewody 1...25 mm²maks.Zacisk podwójny, góra lub dół giętki przewód/przewody 1...16 mm²maks.
• Moment dokręcania 2 N.m góra lub dół
• temperatura otoczenia dla pracy urządzenia -35...70 °C

Wyłączniki nadprądowe stosuje się powszechnie w branży elektrycznej do zabezpieczania elementów instalacji elektrycznych oraz odbiorników prądu. Zadaniem opisywanego wyrobu jest odłączenie zasilania w przypadku zwarcia lub przeciążenia. Tego rodzaju wyłącznik nadprądowy jest wykorzystywany w instalacjach domowych oraz przemysłowych.

Powyższy wyłącznik charakteryzują następujące parametry:

• charakterystyka wyzwalania B
• posiada jeden biegun
• napięcie znamionowe 230V
• prąd znamionowy równy jest 2A
• stopień ochrony IP20

(wskazuje na konieczność używania aparatu jedynie w pomieszczeniach, gdzie nie będzie narażony na szkodliwe działanie wody i zanieczyszczeń,)
