Schneider Prisma Plus G Obudowa natynkowa 480x600x205mm IP30 LVS08103
Schneider Electric, Rozdzielnice PrismaSet, obudowa naścienna 9 modułowej 600mm, LVS08103
Podstawowe informacje:
- Gama produktów: PrismaSeT
- Gama produktów: PrismaSeT G
- Typ produktu lub komponentu: Obudowa
- Typ obudowy: Obudowa do określonych funkcji dostarczany w formie zestawu, Metalowa obudowa, Obudowa wewnętrzna
- Opis obudowy/szafy rozdzielczej: Obudowa montowana na ścianie - szerokość 600 mm

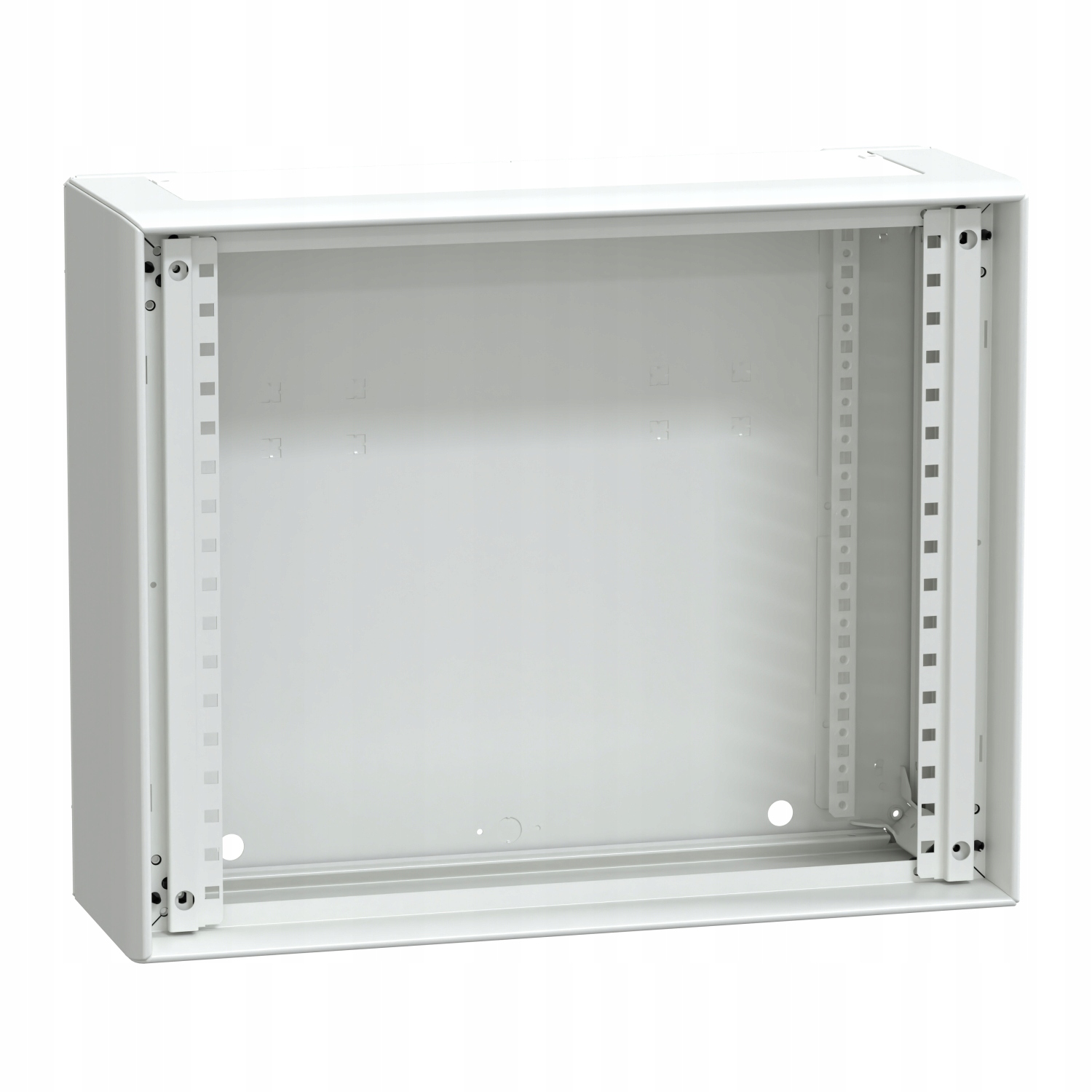

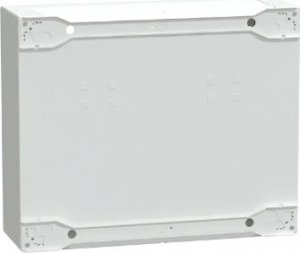

- Skład zestawu: słupki, płytka tylna, 2 boczne panele, górna płyta, dolna płyta
- Dodatkowe informacje: Można je łączyć ze sobą i umieszczać jeden na drugim
- Liczba modułów pionowych (50mm): 9
- Ilość modułów 18mm w rzędzie: 24
- Normy: IEC 61439-1, IEC 61439-2, IEC 62208
- Certyfikacja produktu: ASTA, EAC
Dodatkowe informacje:
- Znamionowe napięcie izolacji[Ui]: 1000 V na głównych tylnich szynoprzewodach zgodnie z IEC 61439-2
- Częstotliwość sieci: 50/60 Hz
- [In] prąd znamionowy: 630 A w 40 °C zgodnie z IEC 61439-2
- Prąd zwarciowy: 50 kA
- [Icw] znamionowy prąd krótkotrwały wytrzymywany: 25 kA 1 s zgodnie z IEC 61439-1
- [Ipk] znamionowy wytrzymywany prąd udarowy: 53 kA zgodnie z IEC 61439-1
- Klasa izolacji elektrycznej: Klasa I
- Materiał: Blacha stalowa hartowana
- Pokrycie ochronne: Electroforeza i proszkowa powłoka na bazie poliestru i żywicy epoksydowej
- Wykończenie powierzchni: Teksturowane, Matowe
- Kolor: Biały (RAL 9003)

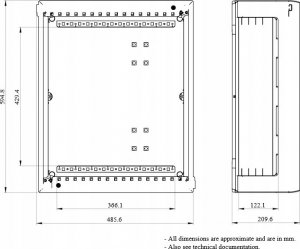

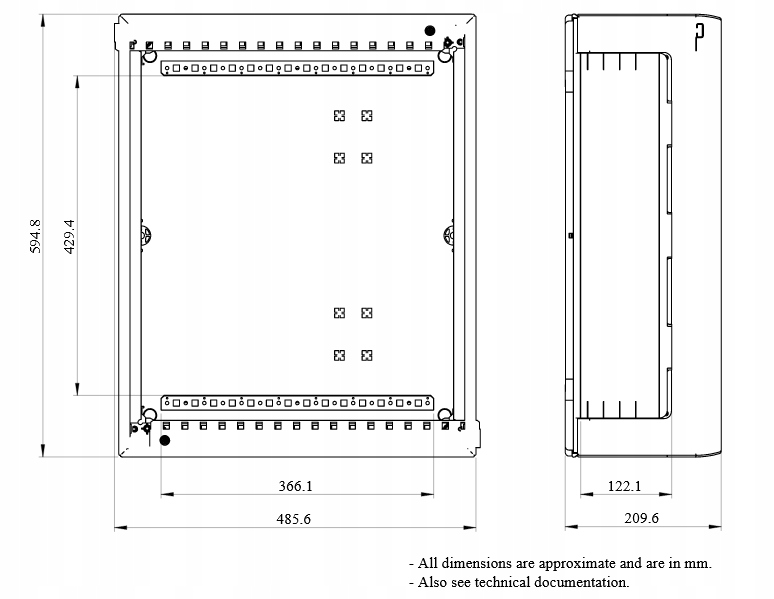

- Szerokość: 595 mm
- Wysokość: 480 mm
- Głębokość: 205 mm
- Masa produktu: 9,6 kg
- Ilość sztuk w zestawie: 1 sztuka
Warunki pracy:
- Stopień ochrony IP: IP30 z płytą czołową, IP40 z drzwiami, IP41 z drzwiami i daszkiem, IP43 z drzwiami, daszkiem i uszczelką IP43
- Stopień ochrony IK: IK07 z płytą czołową, IK08 z przezroczystymi drzwiami, IK10 z gładkimi drzwiami
- Odporność mechaniczna: Badania odporności na trzęsienia ziemi - 2,5G zgodnie z IEC 60068-2-57
- Obudowa nie zawiera drzwi.
- Nowa konstrukcja PrismaSeT G zwiększa wytrzymałość rozdzielnicy, umożliwiając lepszą wydajność na każdym poziomie.
- Liczba modułów pionowych (50 mm) - 9
- Ilość modułów 18mm w rzędzie - 24
- Szerokość - 600 mm
Opis serii PrismaSeT G
Systemowe rozwiązanie dla przetestowanych i zgodnych z normami IEC rozdzielnic niskiego napięcia do 630 A.
Rodzina Serii SeT
Obudowy naścienne i stojące dedykowane do rozdzielnic o prądzie do 630 A, przystosowane do montażu aparatury rozdzielczej Schneider Electric. Zapewniają spójność elektryczną, komunikacyjną i mechaniczną zgodnie z normą IEC61439.
Odkryj PrismaSeT
Najlepsza w swojej klasie modułowość
PrismaSeT to nowa, zaktualizowana seria rozdzielnic niskiego napięcia. Niezrównana modułowość zapewnia minimalny czas montażu, nawet dla najbardziej skomplikowanych konfiguracji. System szyn zbiorczych Linergy jest ekonomiczny i łatwy w obsłudze, zoptymalizowany pod względem wymaganych parametrów i wartości znamionowych.
Korzyści z rozdzielnic PrismaSeT
Nowoczesne wykonanie
Elegancki i nowoczesny design odzwierciedla jakość rozwiązania. Dzięki zaprojektowanym udogodnieniom, nie musisz się martwić o estetykę pomieszczenia nawet instalując rozdzielnicę na widocznym miejscu.
Solidne wykonanie
Szybsza instalacja w wzmocnionej obudowie i większe bezpieczeństwo podczas transportu rozdzielnicy. Klucz i podstawa zostały wzmocnione, a nowoczesna i ergonomiczna konstrukcja poprawia komfort obsługi rozdzielnicy.
Dokładnie przetestowane
Rozdzielnice PrismaSeT spełniają wymagania normy IEC 61439-1 i 2, gwarantując bezpieczeństwo i niezawodność instalacji. Za pomocą łatwej modernizacji, możesz utrzymać ciągłość pracy i elastyczność instalacji, zgodnie z obowiązującymi normami.
Fakty dotyczące PrismaSeT G
- System rozdzielnic elektrycznych, zgodne z normami IEC 61439-1 oraz 2, sprzedawanych jako zestawy.
- Wersje naścienne i stojące dla rozdzielnic elektrycznych do 630 A, Isc 50 kA
- Parametry sejsmiczne: 2,5g bez dodatkowych akcesoriów (norma IEC 60068-2-57), dzięki którym rozdzielnica będzie działać zgodnie z przeznaczeniem, nawet w warunkach silnego trzęsienia ziemi.
Specyfikacja serii:
- Obudowy metalowe: blacha stalowa pokryta elektroforezę + proszkowa powłoka na gorąco poliestrowo-epoksydowa
- Kolor: biały RAL 9003
- Stopień ochrony IP30, IP4X i IP55
- Stopień ochrony przed uderzeniami mechanicznymi: od IK07 do IK10
