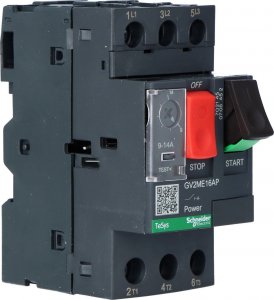

Schneider Electric, Wyłącznik silnikowy GV2ME z napędem przyciskowym I=9-14A PL zaciski skrzynkowe, GV2ME16AP

Podstawowe cechy:

• Gama produktu: TeSys
• Nazwa produktu: TeSys GV2
• Typ produktu lub komponentu: Wyłącznik
• Krótki opis urządzenia: GV2ME
• Zastosowanie urządzenia: silnik
• Technologia wyzwalania: termomagnetyczny
• Ilość biegunów: 3P
• Typ sieci: Prąd przemienny (AC)
• Kategoria użytkowania: AC-3 zgodnie z IEC 60947-4-1, kategoria A zgodnie z IEC 60947-2

Dodatkowe parametry:

• Częstotliwość sieciowa: 50 Hz
• Sposób mocowania: 35 mm szyna symetryczna DIN: przycięty, panel: przykręcony (with adaptor plate)
• Położenie pracy: w każdym położeniu
• Moc silnika w kW: 5,5 kW w 400/415 V prąd przemienny (AC) 50 Hz, 7,5 kW w 500 V prąd przemienny (AC) 50 Hz, 9…11 kW w 690 V prąd przemienny (AC) 50 Hz
• Zdolność wyłączania: 100 kA Icu w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 15 kA Icu w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 8 kA Icu w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 6 kA Icu w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 3 kA Icu w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2
• Znamionowy prąd wyłączalny eksploatacyjny [Ics]: 100 % w 230/240 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 50 % w 400/415 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 50 % w 440 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 75 % w 500 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2, 75 % w 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2
• Typ sterowania: przycisk
• Prąd znamionowy: 14 A
• Zakres regulacji ochrony termicznej: 9-14 A
• Prąd wyzwalania magnetycznego: 170 A
• Znamionowe napięcie łączeniowe [Ue]: 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2
• Znamionowe napięcie izolacji [Ui]: 690 V prąd przemienny (AC) 50 Hz zgodnie z IEC 60947-2
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 14 A zgodnie z  IEC 60947-4-1
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-2
• Strata mocy na biegun: 2,5 W
• Trwałość mechaniczna: 100000 cykl
• Trwałość elektryczna: 100000 cykl dla AC-3 w 440 V
• Maksymalna prędkość pracy: 25 cykl/h
• Tryb pracy: ciągły zgodnie z IEC 60947-4-1
• Moment dokręcania: 1.7 N.m na zaciskach śrubowych
• Funkcja izolacyjna: Tak zgodnie z IEC 60947-1
• Wrażliwość na zanik fazy: Tak zgodnie z IEC 60947-4-1

Warunki pracy:

• Normy: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
• Certyfikaty produktu: IECEE CB Scheme, UL, CSA, CCC, EAC, ATEX
• Działanie ochronne: TH
• Stopień ochrony IP: IP20 zgodnie z IEC 60529
• Stopień odporności na uderzenia: IK04
• Temperatura otoczenia dla pracy: -20…60 °C
• Temperatura otoczenia dla przechowywania: -40…80 °C
• Odporność ogniowa: 960 °C zgodnie z IEC 60695-2-1
• Wysokość pracy (ponad poziomem morza): 2000 m

Wymiary:

• Wysokość: 89 mm
• Szerokość: 45 mm
• Głębokość: 78,5 mm
• Masa produktu: 0,26 kg

Wyłączniki silnikowe TeSys GV2

Wyłączniki silnikowe GV2 z rodziny TeSys zapewniają izolację, możliwość ręcznego sterowania silnikiem oraz ochronę przed zwarciem i przeciążeniem. Całość skupiona w szerokości 45 mm. Wyłącznik silnikowy z zabezpieczeniem magnetycznym lub termomagnetycznym można łatwo zintegrować z innymi urządzeniami. Bogata oferta akcesoriów dodatkowych zwiększa funkcjonalność tego urządzenia..

Funkcje wyłączników silnikowych TeSys GV2:

Wyłącznik silnikowy GV2 można w pełni dostosować do indywidualnych potrzeb, wybierając produkt z zabezpieczeniem magnetycznym lub termomagnetycznym oraz napędem przyciskowym, obrotowym lub dźwigniowym.

GV2ME:

• zabezpieczenie termomagnetyczne
• napęd przyciskowy

GV2P:

• zabezpieczenie termomagnetyczne
• napęd obrotowy, możliwość napędu drzwiowego
• informacja o pochodzeniu wyzwolenia (zwarcie lub przeciążenie)

GZ1E:

• zabezpieczenie termomagnetyczne
• napęd przyciskowy

GV2L:

• zabezpieczenie magnetyczne
• napęd obrotowy, możliwość napędu drzwiowego

GV2LE:

• zabezpieczenie magnetyczne
• napęd dźwigniowy

GV2RT:

• wysoko ustawiony wyzwalacz zwarciowy
• napęd dźwigniowy

Specyfikacja:

• do 15 zakresów, obejmujących zakres od 0,1 A do 32 A
• możliwość wykonania 100 000 cykli przy ręcznym sterowaniu, służąc do stanu AC-3/415 V
• zaciski skrzynkowe, w GV2ME możliwe jest również inne połączenie
• montaż na szynie
• bogata oferta akcesoriów dodatkowych, od styków pomocniczych i szyn łączących po obudowy hermetyczne

Korzyści wynikające z zastosowania wyłączników silnikowych TeSys GV2:

• Pełna ochrona silnika w jednym urządzeniu
• Kompaktowe rozmiary (45 mm) i łatwość integracji z innymi urządzeniami
• Wysoka wytrzymałość przy ręcznym sterowaniu silnikiem
• Proste dobrane
• Obszerna oferta akcesoriów dodatkowych
• Możliwość zastosowania w różnych aplikacjach
• Skuteczna ochrona przed zwarciem i przeciążeniem

Zastosowania:

• Wyłącznik silnikowy GV2, z serii TeSys, może być stosowany w różnorodnych aplikacjach - od przemysłu po budownictwo. Zgodność z normami IEC 60947-2, IEC 60947-4-1 i UL 60947-4-1 (przejście do UL 508)
• Wyłącznik silnikowy GV2RT może być stosowany jako zabezpieczenie dla silników o dużych prądach rozruchowych lub do zabezpieczania transformatorów.
