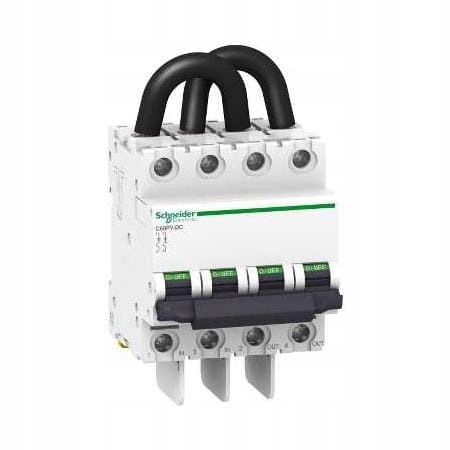

Schneider Electric, Wyłącznik nadprądowy C60PV-DC-16 16A 2-biegunowy, A9N61651

Podstawowe cechy

• Gama produktów: C60
• Typ produktu lub komponentu: Wyłącznik nadprądowy
• Skrócona nazwa urządzenia: C60PV-DC
• Opis biegunów: 2P
• Ilość zabezpieczonych biegunów: 2
• Rodzaj sieci: Prąd stały (DC)
• Charakterystyka: B
• Kategoria użytkowania: Kategoria A zgodnie z EN/IEC 60947-2
• Funkcja izolacyjna: Tak zgodnie z EN/IEC 60947-2

Dodatkowe cechy

• [In] prąd znamionowy: 16 A
• Voltage Drop: 648 mV 40,5 mOm 10,4 W 16 A
• [Ue] znamionowe napięcie łączeniowe: 800 V prąd stały (DC)
• Górna granica wyzwalania magnetycznego: 5.5 x In
• Zdolność wyłączania: 3 kA Icu w 650 V prąd stały (DC), 1,5 kA Icu w 800 V prąd stały (DC)
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 1,5 kA 100 % - 800 V prąd stały (DC), 3 kA 100 % - 650 V prąd stały (DC)
• Znamionowe napięcie izolacji [Ui]: 1000 V prąd stały (DC)
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV
• Wskazanie położenia styku: Tak
• Typ sterowania: Dźwignia
• Sposób montażu: Stacjonarny
• Podstawa montażowa: 35 mm szyna symetryczna DIN
• Szerokość w modułach 9 mm: 8
• Wysokość: 132,7 mm
• Szerokość: 72 mm
• Głębokość: 77,4 mm
• Masa produktu: 0,545 kg
• Kolor: Biały
• Trwałość mechaniczna: 20000 cykl
• Trwałość elektryczna: 1500 cykl L/R = 2 ms
• Opis opcji blokowania: Blokowanie kłódką w położeniu WYŁ
• Przyłącza - zaciski: Zacisk tunelowy (strona dolna) 1…25 mm² sztywny, Zacisk tunelowy (strona dolna) 1…16 mm² elastyczny, Okablowany przewód (góra)
• Długość odizolowanego odcinka: 14 mm
• Moment dokręcania: 2,5 N.m
• Kod zgodności: C60PV-DC

Środowisko pracy

• Normy: EN/IEC 60947-2
• Stopień zanieczyszczenia: 2
• Wilgotność względna: 95 % w 55 °C
• Temperatura otoczenia dla pracy urządzenia: -25…70 °C
• Temperatura otoczenia dla przechowywania: -40…85 °C

Wyłączniki iC60N z podwójnymi zaciskami firmy Schnieder Electric spełniają zarówno normy budowlane jak i przemysłowe. Dzięki temu swoje zastosowanie znajdują w budynkach mieszkalnych oraz przeznaczenia publicznego. Ich niewątpliwą zaletą jest system VisiTrip, czyli znajdujące się na froncie dwa wskaźniki:

• wyzwolenia - który kolorem czerwonym sygnalizuje wyzwolenie na skutek zakłócenia
• wskaźnik zmiany styków - widoczny zielony pasek gwarantuję fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwie.

Wyposażenie wyłączników w podwójne zatrzaski pozwala na usunięcie ich z szyny sztyftowej bez użycia narzędzi. Bardzo dużą zaletą tej serii jest szeroka gama urządzeń. Wyłączniki iC60N/H są dostępne w wersjach 1P, 2P, 3P, 4P w charakterystykach B,C, D do 63A.

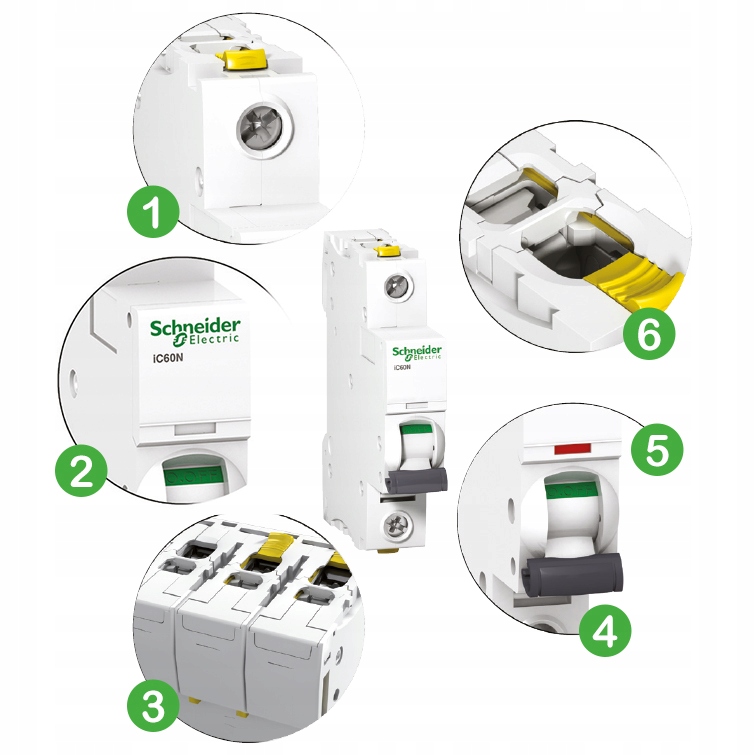

1. Izolowane zaciski IP20
2. Duże pole na oznacznik obwodu
3. Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej
4. Wskaźnik stanu styków - Odłączanie izolacyjne zgodnie z wymaganiami normy IEC/EN 60947-2. Widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem
5. Okienko wskaźnika wyzwolenia - Wyzwolenie na skutek zakłócenia jest sygnalizowane czerwonym wskaźnikiem na przedniej stronie
6. Podwójne zaciski do przyłączenia od góry lub od dołu: przewodem lub szyną sztyftową

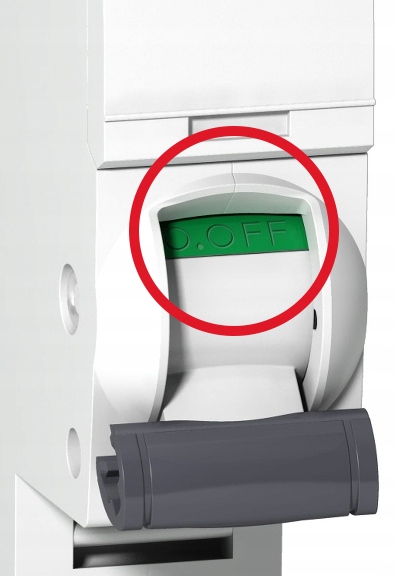

VisiSafe

Zastosowanie VisiSafe™ zapewnia, że obwód odpływowy jest zawsze chroniony, niezależnie od warunków przepięciowych, stopnia zużycia i doświadczenia osoby obsługującej, nawet w najbardziej wymagających warunkach. Zielony wskaźnik sygnalizuje bezpieczny stan styków.

Szczególne cechy ochronne:

• Najwyższe wytrzymywane napięcie udarowe: Uimp = 6 kV
• Gwarancja dłuższej pracy sprzętu pomimo warunków przepięciowych
• Najwyższa odporność na zanieczyszczenia wśród urządzeń modułowych: 3 stopień poziomu zanieczyszczeń
• Prawdziwie wszechstronny produkt, który sprawdza się w każdych warunkach
• Napięcie znamionowe izolacji: 500 V
• Pełne bezpieczeństwo osoby manewrującej dźwignią napędową.

VisiTrip

Minimalizuje przestoje i skraca czas napraw. Możliwość zidentyfikowania usterek jednym rzutem oka i łatwego ustalenia stanu sieci. VisiTrip sygnalizuje jedynie błędne wyjście, umożliwiając szybką diagnozę, rozwiązanie i powtórne załączenie odbiorników dla łatwiejszego zarządzania budynkiem i redukcji przestojów

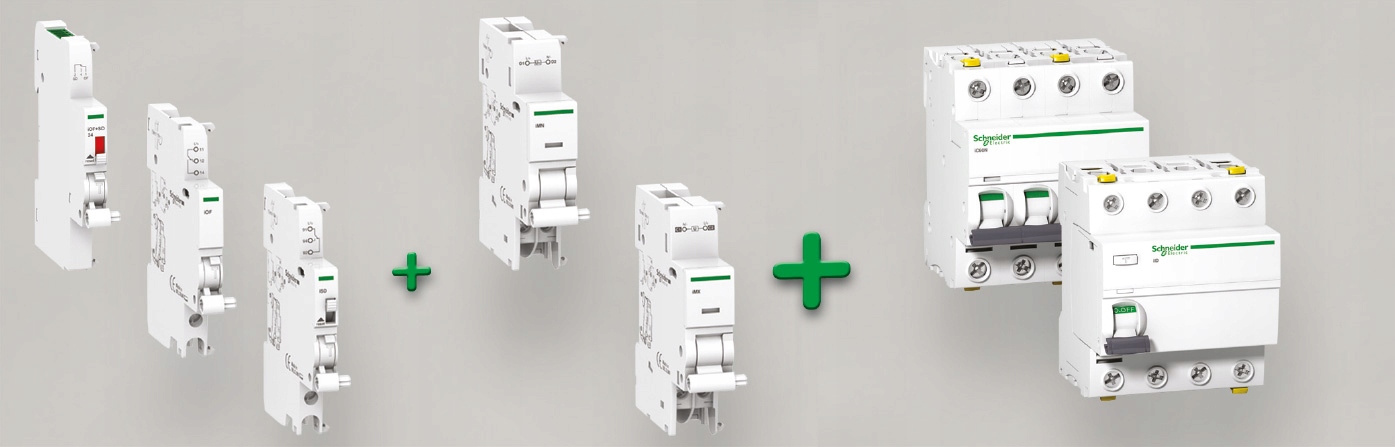

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
