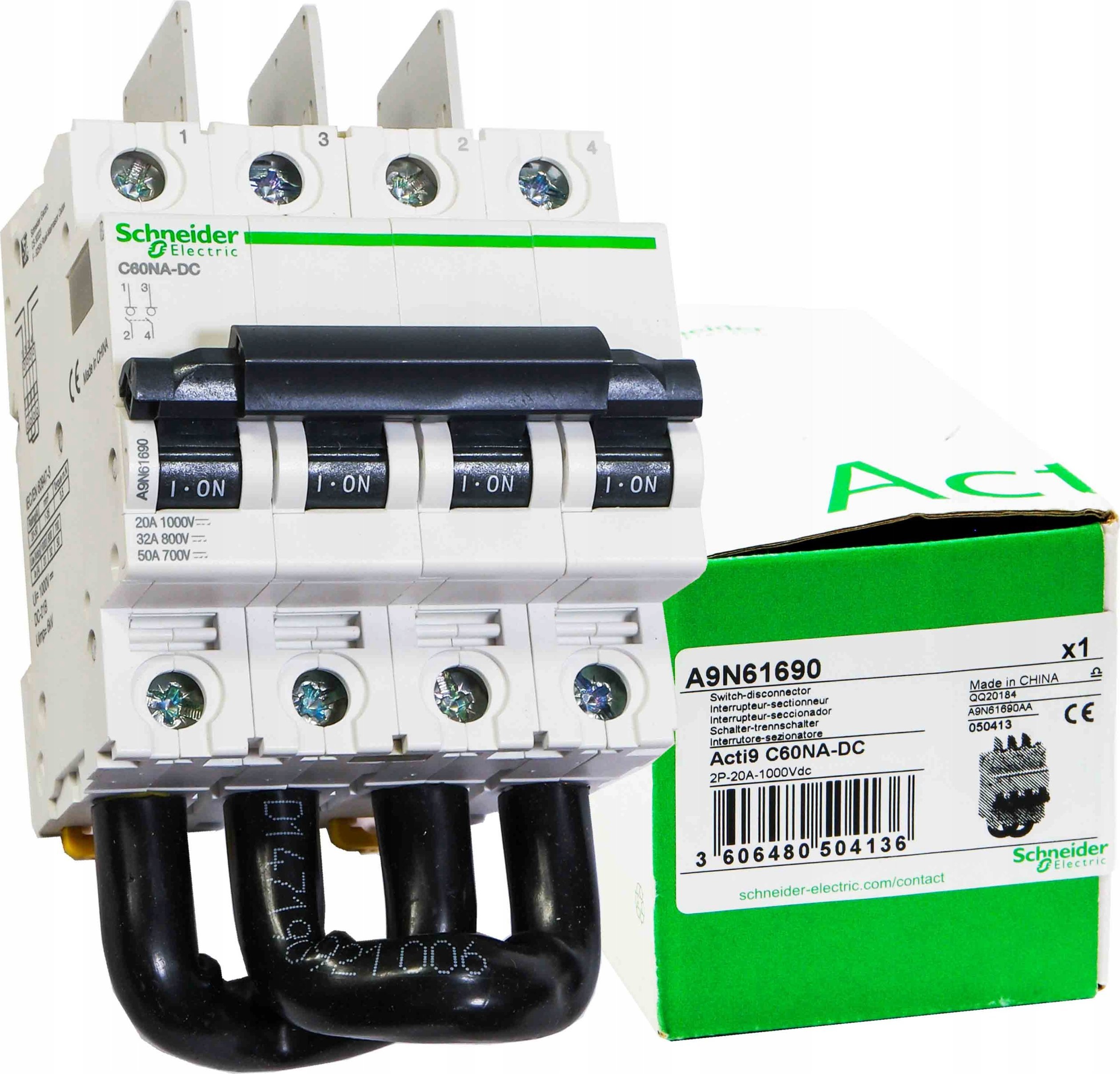

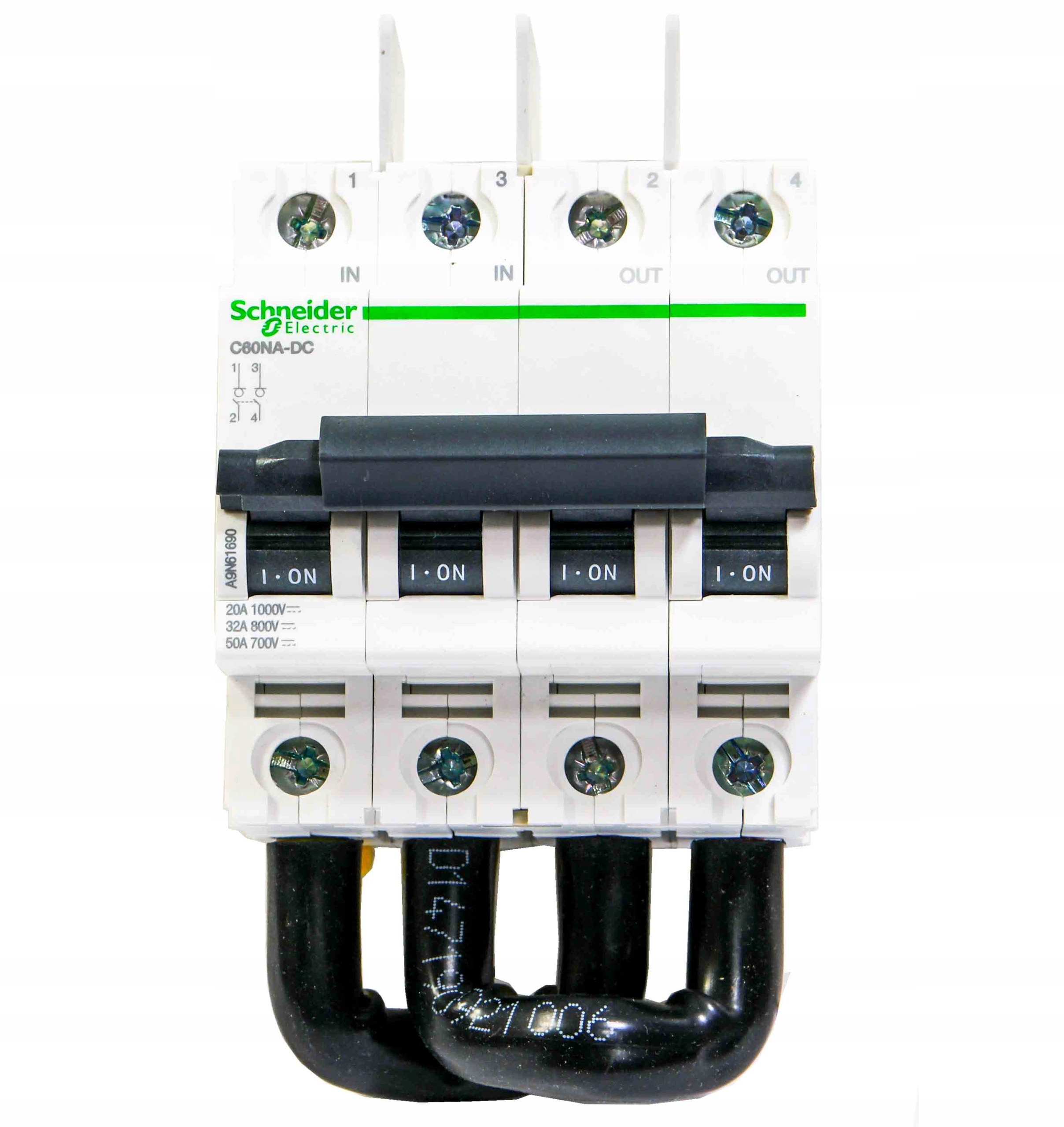

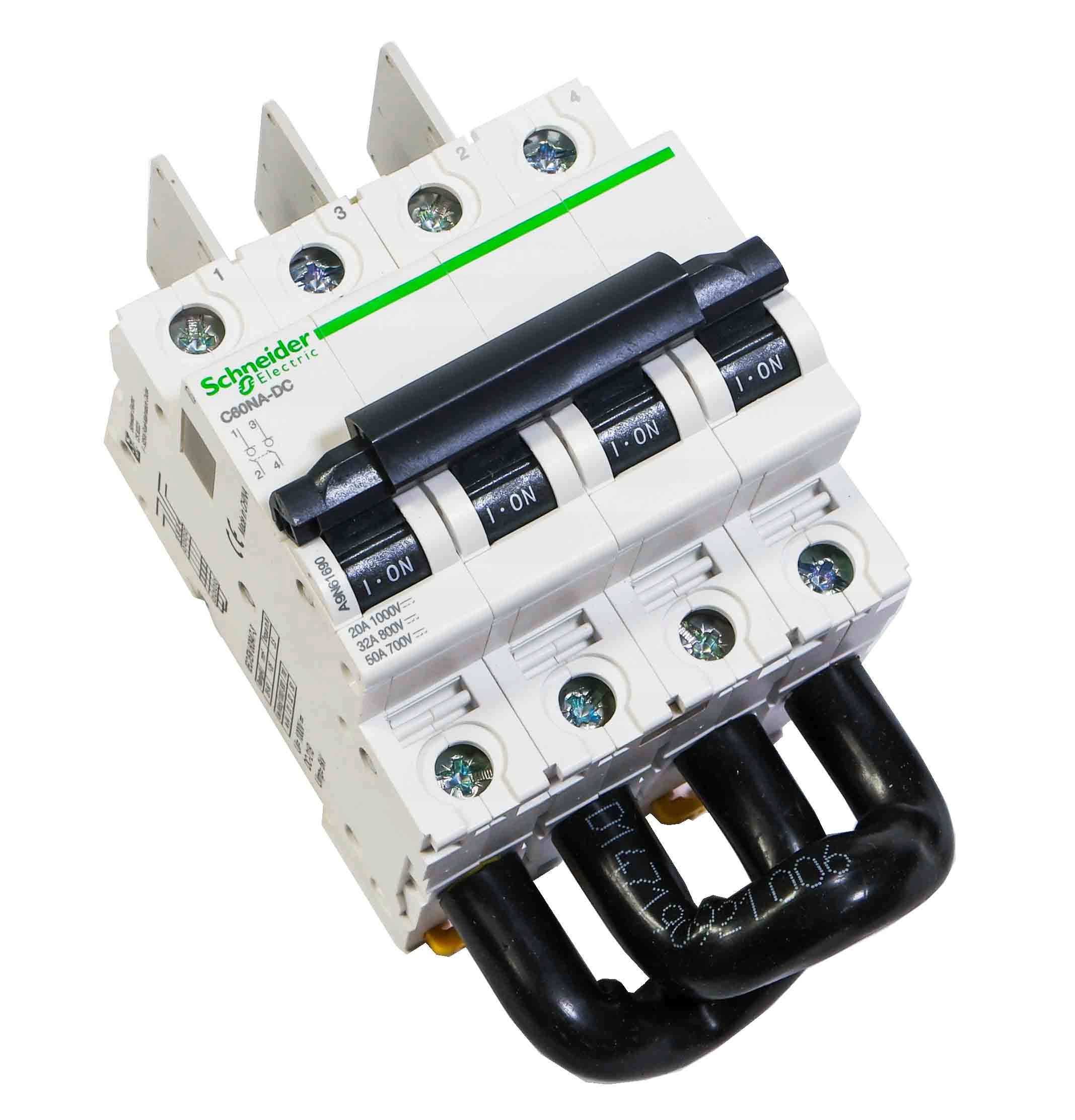

Przełącznik fotowoltaiczny PV 2P 20A 1000V DC C60 NA-DC 1000VDC A9N61690 SCHNEIDER ELECTRIC

Dane techniczne

• Producent: SCHNEIDER ELECTRIC
• Seria produktu: Acti9
• Indeks producenta: A9N61690
• Kategoria: Przełączniki fotowoltaiczne
• Budowa urządzenia Urządzenie mocowane na stałe
• EAN 3606480504136
• Stopień ochrony (IP) IP40
• Znamionowy prąd ciągły Iu [A]20
• Model Przełącznik włącz/wyłącz
• Zastosowanie łącznika Matryca ogniw fotowoltaicznych Zabezpieczenie inwertera fotowoltaicznego

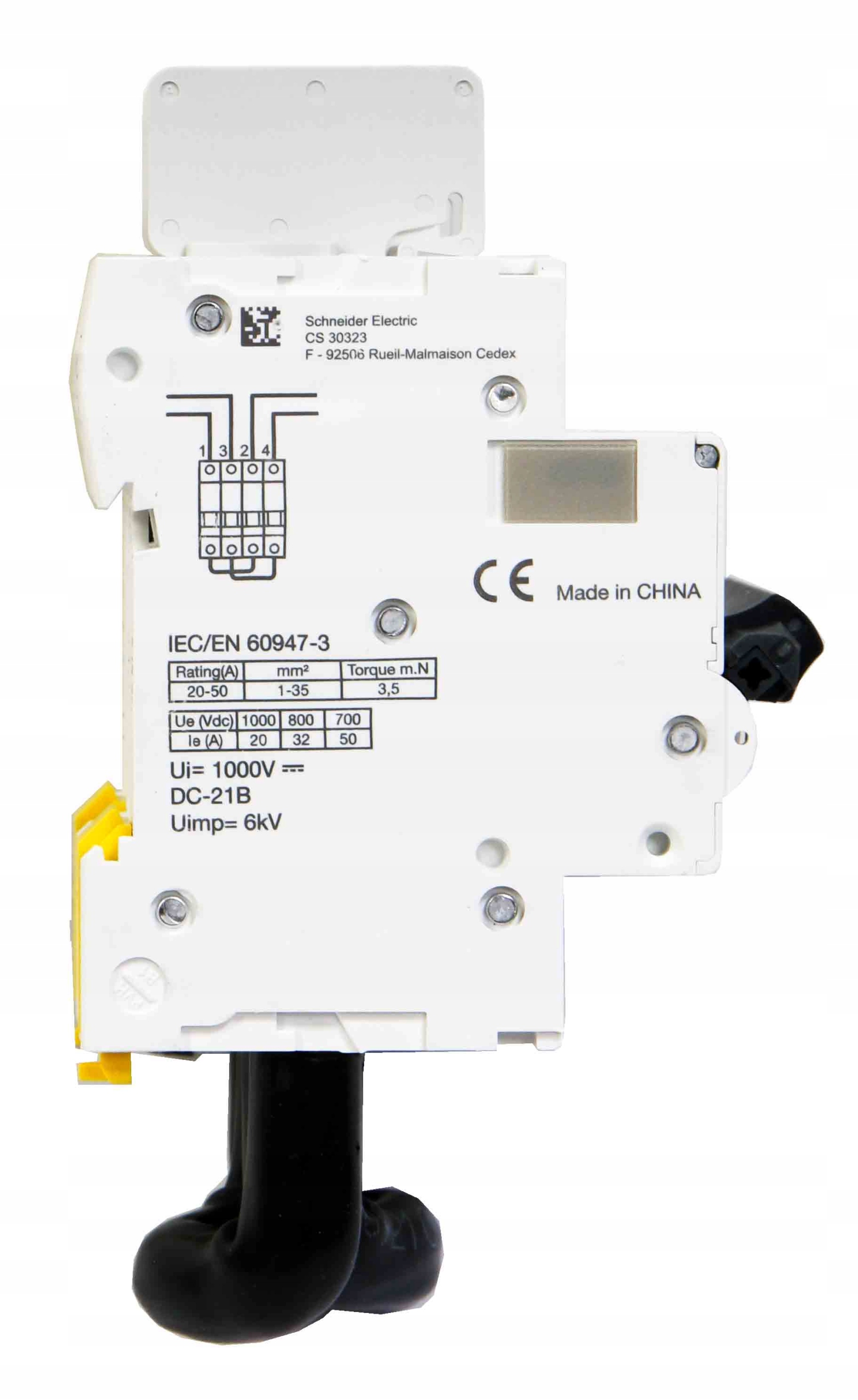

• Funkcja izolacyjna Tak zgodnie z EN/IEC 60947-3
• Znamionowy prąd łączeniowy [Ie]20 A DC-21B 1000 V prąd stały (DC)
• Napięcie odcięcia 100 MV 5,02 mOm 2 W 20A
• Znamionowe napięcie izolacji [Ui] 1000 V prąd stały (DC)
• Znamionowe napięcie udarowe wytrzymywane [U-imp] 6 KV
• Typ sterowania Dźwignia
• Sygnalizacja lokalna Wskaźnik zał/wył
• Szerokość w modułach 9mm 8
• Wysokość 132,7 mm
• Szerokość 72 mm
• Głębokość 77,4 mm
• Trwałość mechaniczna 20000 Cykl
• Trwałość elektryczna 300 Cykl
• Przyłącza - zaciski Zacisk tunelowy (góra) 1...35 mm² sztywny
• Zacisk tunelowy (góra) 1...25 mm² elastyczny
• Okablowany przewód (strona dolna)
• Temperatura otoczenia dla pracy urządzenia -25...70 °C
