Zabezpiecz swoją instalację z ogranicznikiem przepięć iPRD1 12,5R-T12-3 3P T1+T2 (B+C) 12,5kA SCHNEIDER

• Stopień ochrony (IP): IP20
• Układ sieci DC: nie
• Układ sieci IT: nie
• Układ sieci TN: nie
• Układ sieci TN-C: tak
• Układ sieci TN-C-S: nie
• Układ sieci TN-S: nie
• Układ sieci TT: nie
• Inny układ sieci: nie
• Liczba biegunów: 3
• Najwyższe napięcie trwałej pracy AC: 350 V
• Znamionowe napięcie AC: 400 V
• Poziom ochrony: 1.5 kV
• Poziom ochrony L-N: 1.5 kV
• Poziom ochrony N-PE: 1.5 kV
• Sposób montażu: Szyna montażowa DIN TH-35 mm
• Rozmiar: 6 modułów
• Maks. przekrój przewodu (jedno-/wielodrutowego): 35 mm²
• Maks. przekrój przewodu elastycznego: 25 mm²
• Ze stykiem sygnalizacyjnym: tak
• Sygnalizacja zadziałania na urządzeniu: Optyczny
• Klasa ochronności: Typ 1+2
• Zintegrowane dobezpieczenie: nie
• Technologia szczeliny iskrowej do przełączania napięcia: nie
• Producent: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Marka: "SCHNEIDER ELECTRIC POLSKA" SP. Z O.O.
• Kod produktu: 1705958
• EAN: 3606481490216

Ogranicznik przepięć Acti9 iPRD1 12.5r zapewnia ochronę dla instalacji 3P w budynkach mieszkalnych i niewielkich budynkach komercyjnych przed potężnymi przepięciami krótkotrwałymi. To urządzenie typu 1+2 z niezawodną ochroną za pomocą zintegrowanego wyłącznika automatycznego jest rekomendowane do instalacji, które są narażone na wysokie ryzyko. Urządzenie umożliwia zdalne raportowanie, gdy wymaga wymiany innego ogranicznika przepięć. Dodatkowo, ogranicznik przepięć jest wyposażony w złącza kablowe umożliwiające szybką wymianę wkładów w przypadku ich uszkodzenia. Posiada również zestawienie z bezpiecznikiem na koniec długości eksploatacji. Acti9 iPRD1 12.5r jest kompatybilny z uziemieniem systemu TN-C. W połączeniu z Compact NSXm H TM80D ma zdolność wyłączania na poziomie 70 kA. Maksymalny prąd wyładowczy Imax wynosi 50 kA. Nominalny prąd wyładowczy In wynosi 20 kA. Maksymalne ciągłe napięcie robocze Uc w trybie wspólnym wynosi 350V AC między fazą a uziemieniem. Poziom ochrony przed wzrostem napięcia wynosi 1,5 kV typu 1+2. Znamionowe napięcie robocze Ue wynosi 230V AC lub 400V AC, a częstotliwość robocza wynosi 50Hz. Wymiary wynoszą (szer.) 54 mm x (wys.) 89 mm x (gł.) 69 mm. Szerokość w modułach o szerokości 9 mm wynosi 6. Waga wynosi 486g. Stopień ochrony wynosi IP20, a IP40 w obudowie modułowej. Temperatura pracy wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -40°C do +80°C. Produkt jest zgodny z normami EN 61643-11 2012 oraz IEC 61643-11 2011.

Zabezpiecz swoją instalację przy użyciu ograniczników przepięć Acti 9, które chronią instalacje i urządzenia elektryczne przed przepięciami łączeniowymi, indukowanymi oraz skutkami wyładowań atmosferycznych.

Ograniczniki przepięć typu 2 Acti 9 przeznaczone do montowania na szynie DIN

Funkcje

Poznaj unikalne cechy  ograniczników przepięć typu 2 Acti 9 iPF oraz iPR, które dostępne są do montażu na szynie DIN i zapewniają niezawodne zabezpieczenie i ciągłość zasilania

• Klasa II izolacji: gwarantuje bezpieczeństwo obsługującego i personelu nieposiadającego wykształcenia elektrycznego
• VISI-TRIP: szybkie wykrywanie zakłóceń na odwodach ograniczników przepięć typu 2 i skrócenie czasu interwencji
• Maksymalny prąd wyładowczy: od 8 do 65 kA
• Zestawienie: ogranicznik przepięć/rozłącznik jest certyfikowane dla prądu zwarciowego wytrzymałościowego Isc do 50 kA (IEC 61643-11 + A11, wersja 2007)
• Maksymalne ciągłe napięcie pracy, Uc = 340, 460 V
• Odpowiedni do wszystkich systemów uziemienia sieci: TT, TN-S, TN-C, IT
• Ogranicznik przepięć mocowany na stałe lub wtykowy
• Aparatura wielobiegunowa lub aparaty jednobiegunowe do zestawiania
• Styki do zdalnego sygnalizowania zużycia

Korzyści

Zyskaj efektywność, której Ci potrzeba

Podwyższona ciągłość zasilania i bezpieczeństwo dzięki:

• koordynacji zamykającej z wyłączającymi wyłącznikami
• wytrzymałości połączeń
• zdalnej informacji o stanie urządzenia zabezpieczającego

Zastosowania

• Ochrona instalacji elektrycznych w budownictwie przemysłowym i powszechnym przed przepięciami łączeniowymi, indukowanymi i skutkami wyładowań atmosferycznych
• Zastosowanie w budownictwie mieszkalnym, przemysłowym i powszechnym

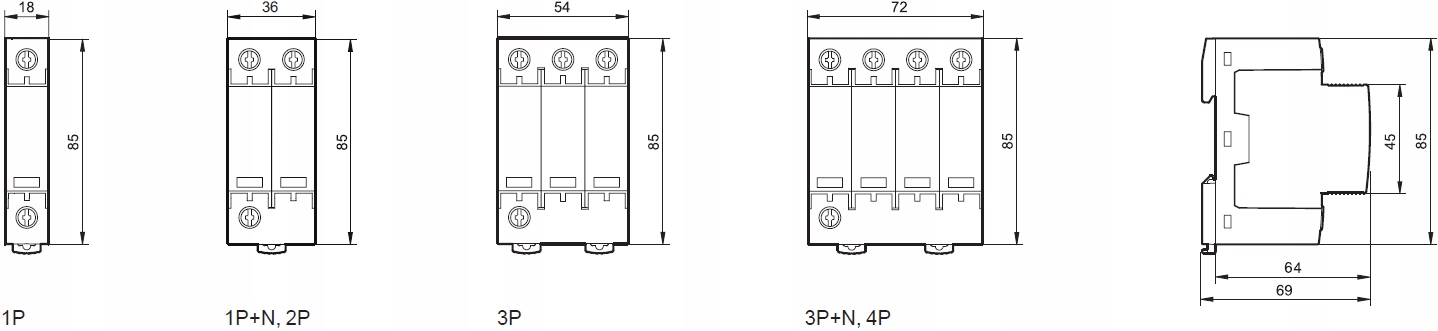

Wymiary ograniczników iPRD

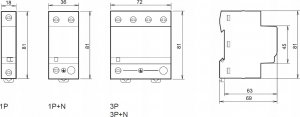

Wymiary ograniczników iPFK

Aparatura modułowa Acti 9

Aparatura modułowa Acti 9 Schneider Electric jest synonimem najwyższych standardów w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania przy użyciu systemów komunikacyjnych. Aparatura modułowa Acti 9 gwarantuje bezpieczeństwo podczas konserwacji instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, aby minimalizować czas przestoju i zapobiegać przypadkowym wyzwaleniom.

Akcesoria do aparatury modułowej

System Acti 9 oferuje szeroką gamę akcesoriów do aparatury modułowej. Kompletny zestaw akcesoriów do aparatury modułowej usprawnia wszystkie operacje, włącznie z interwencjami w miejscu instalacji bez konieczności odłączania zasilania, aby zapewnić niezawodność zasilania. Wśród akcesoriów do aparatury modułowej znajduje się łatwy w instalacji system blokowania kłódkami, blok podłączenia, napęd obrotowy o stopniu ochrony IP55, który można zamontować z przodu lub z boku obudowy. Mechanizm napędowy jest zamocowany na urządzeniu. Osłony śrub zaciskowych uniemożliwiają dostęp do śrub. Podstawy wtykowe umożliwiają usuwanie lub szybką wymianę wyłącznika bez konieczności dotykania przyłączeń. Wśród akcesoriów do aparatury modułowej znajdują się również przegrody międzybiegunowe, które wzmacniają izolację między przyłączeniami, oraz oznaczniki zatrzaskowe.
