RF-10F 25m przewodu koncentrycznego 50 Om SATEC

RF-10F 25m przewodu koncentrycznego 50Ω SATEC – Profesjonalna jakość dla radiokomunikacji

Przewód koncentryczny RF-10F o długości 25 metrów i impedancji 50 Ohm to znakomite rozwiązanie dla profesjonalnych zastosowań w dziedzinie radiokomunikacji. Dzięki zastosowaniu wysokiej jakości materiałów, gwarantuje niezawodność zarówno w instalacjach nadawczych, jak i odbiorczych, a także w przesyłaniu danych drogą radiową, w tym WLAN 2,4 GHz.

Zastosowanie przewodu koncentrycznego w instalacjach nadawczych i odbiorczych

RF-10F to doskonały wybór dla osób oraz firm zajmujących się instalacjami radiowymi. Jego konstrukcja sprawia, że jest on odpowiedni do różnorodnych aplikacji, w tym systemów telewizyjnych, audio oraz wszelkich urządzeń wymagających stabilnego przesyłu sygnału. Dzięki długości 25 metrów, przewód ten umożliwia elastyczne dopasowanie do różnych układów instalacyjnych.

Właściwości materiałowe i konstrukcyjne przewodu RF-10F

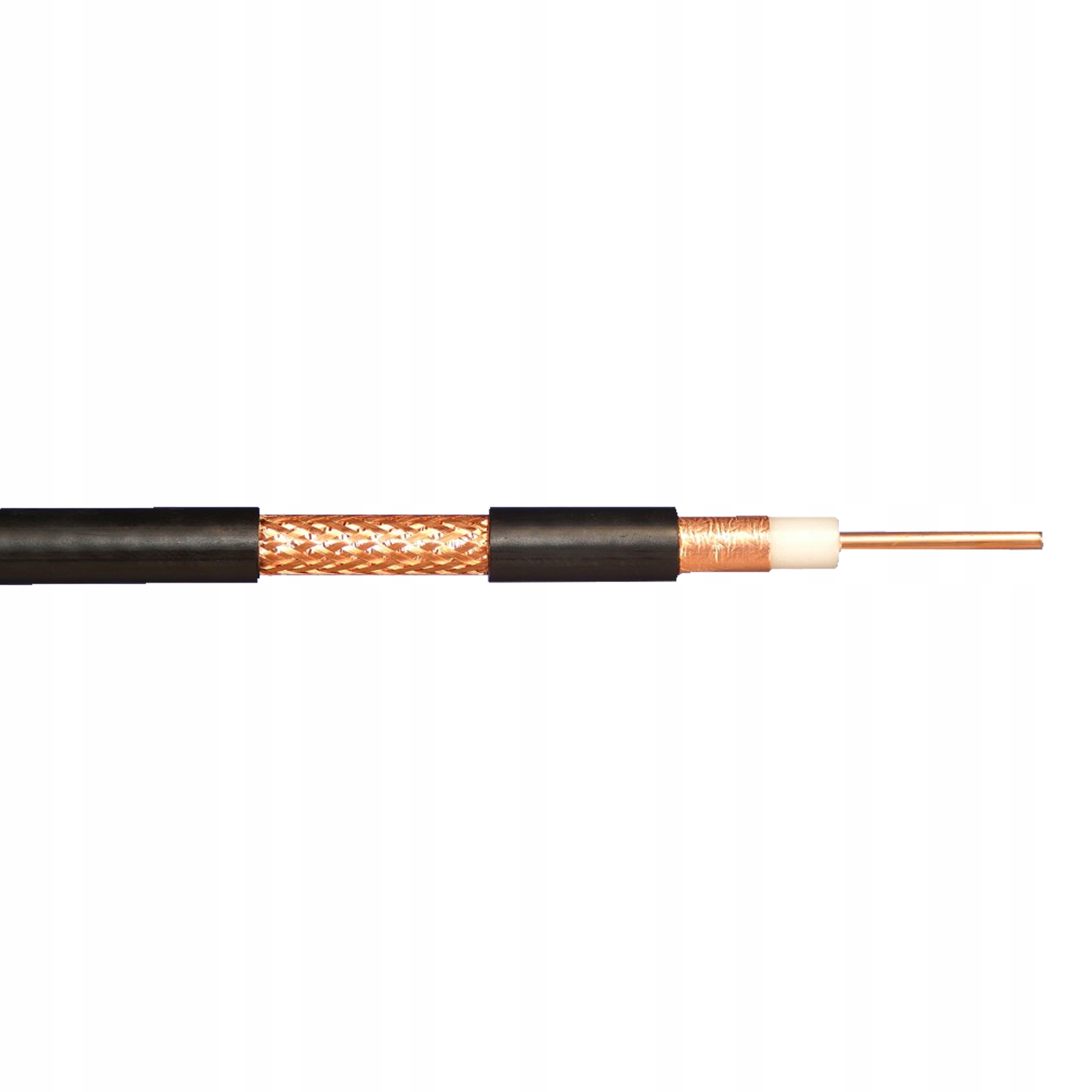

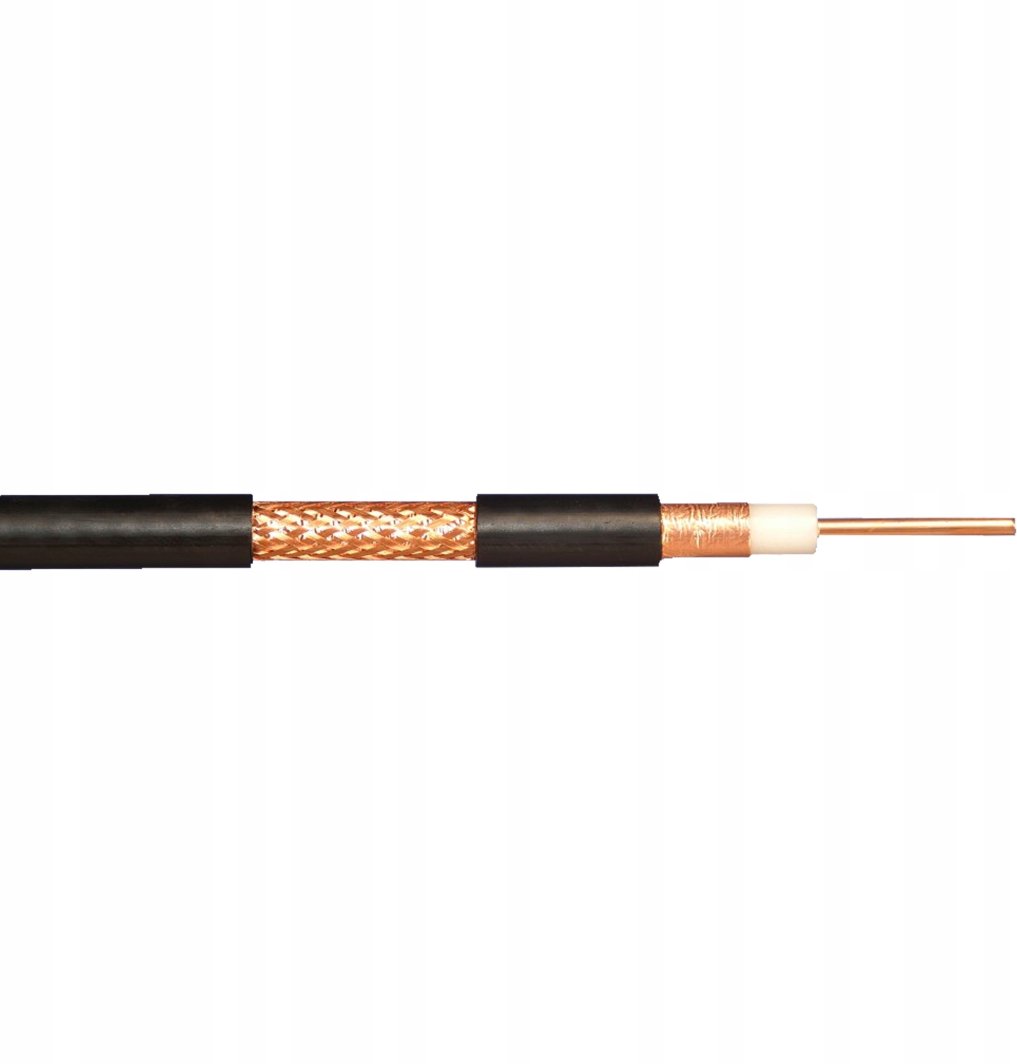

Przewód RF-10F wyróżnia się miedzianą żyłą wewnętrzną o średnicy 2,71 mm oraz dielektrykiem z fizycznie spienionego polietylenu (PE) o średnicy 7,25 mm. Ekran zewnętrzny składa się z folii miedzianej oraz 54% oplotu z drutów miedzianych, co zapewnia doskonałą ochronę przed zakłóceniami elektromagnetycznymi. Zewnętrzna powłoka wykonana jest z PE, a całkowita średnica kabla wynosi 10,3 mm, w kolorze czarnym (RAL 9005).

Parametry elektryczne i wydajność przewodu SATEC RF-10F

RF-10F zapewnia znakomite parametry elektryczne, w tym minimalny promień zginania wynoszący 55 mm bez obciążenia oraz 110 mm z obciążeniem. Zakres temperatury pracy wynosi od -40°C do +85°C, co czyni go odpowiednim do różnorodnych warunków atmosferycznych. Przewód charakteryzuje się niską rezystancją żyły wewnętrznej wynoszącą 3,1 Ohm/km oraz żyły zewnętrznej 9,5 Ohm/km, co wpływa na efektywność przesyłu sygnału.

Specyfikacja techniczna przewodu koncentrycznego 50Ω SATEC RF-10F

• Producent: SATEC
• Długość: 25 m
• Impedancja: 50 Ohm
• Żyła wewnętrzna: Drut miedziany (Cu), średnica Ø 2.71 mm
• Dielektryk: Spieniony fizycznie PE, średnica Ø 7.25 mm
• Ekran: Folia miedziana (Cu-PET) + 54% oplot z drutów miedzianych (Cu)
• Powłoka zewnętrzna: PE, średnica całkowita Ø 10.3 mm, kolor czarny (RAL 9005)
• Minimalny promień zginania (bez obciążenia): 55 mm
• Minimalny promień zginania (z obciążeniem): 110 mm
• Zakres temperatury pracy: -40°C do +85°C
• Zakres temperatury podczas instalacji: -15°C do +55°C
• Rezystancja dla prądu stałego (DC): żyła wewnętrzna 3.1 Ohm/km, żyła zewnętrzna 9.5 Ohm/km
• Pojemność jednostkowa dla 800 Hz: 79 nF/km
• Współczynnik skrócenia fali: 84%
• Impedancja charakterystyczna dla 200 MHz: 50 Ohm ± 2 Ohm
• Napięcie pracy (AC): 1.2 kV rms
• Test napięciowy (AC): żyła wewnętrzna / ekran: 3.0 kVrms
• Test powłoki zewnętrznej na przebicie (r.m.s.): 5.0 kV
• Skuteczność ekranowania 100-1000 MHz: ≥ 90 dB
• Rezystancja izolacji (500 V): ≥ 10 GOhm*km
• Maksymalna moc (10 MHz): 8500 W
• Maksymalna moc (100 MHz): 2645 W
• Maksymalna moc (500 MHz): 1120 W
• Maksymalna moc (800 MHz): 890 W
• Maksymalna moc (1000 MHz): 794 W
• Maksymalna moc (2000 MHz): 530 W
• Maksymalna moc (2500 MHz): 475 W
• Maksymalna moc (5400 MHz): 323 W
• Maksymalna moc (5600 MHz): 317 W
• Maksymalna moc (5800 MHz): 311 W
• Waga kabla: 116,7 kg/km
• Zawartość miedzi: 81,6 kg/km
• Maks. siła rozciągania: 385 N
