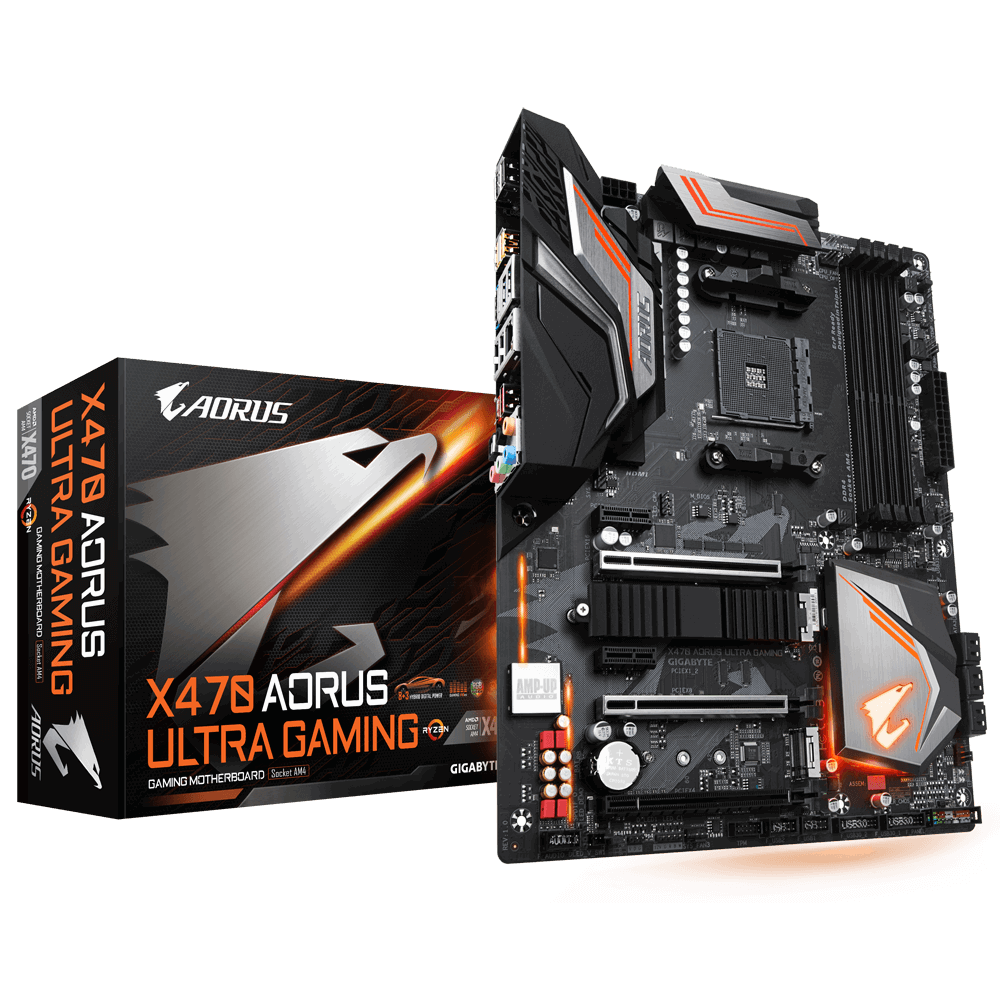

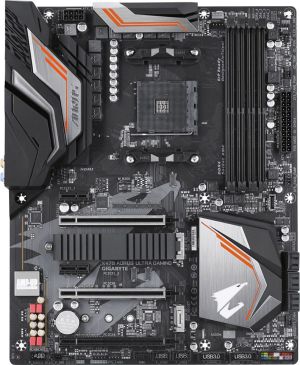

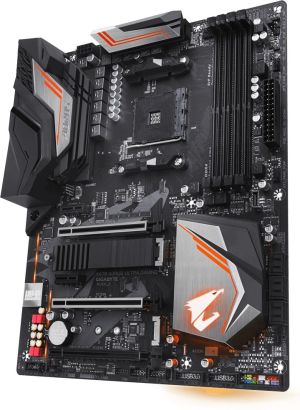

Płyta główna Gigabyte X470 AORUS ULTRA GAMING

ID produktu: 980414
Zobacz produkty podobne
(43)
Producent poleca
Jeszcze wydajniejsza i szybsza. Agresywny design oraz trwałość pozwolą cieszyć się rozrywką bez ograniczeń.

Instrukcja

Pliki do pobrania:

Płyta główna Gigabyte X470 AORUS ULTRA GAMING instrukcja

Opis produktu





GIGABYTE X470 AORUS ULTRA GAMING



  • Obsługuje teprocesory AMD Ryzen pierwszej i drugien gen. oraz procesory AMD serii A i Athlon X4
  • Podwójny kanał ECC / Non-ECC niebuforowany DDR4, 4 moduły DIMM
  • Cyfrowa konstrukcja PWM 8 + 3-fazowa
  • Radiator typu Fins-Array i Heatpipe
  • CrossFire / SLI z obsługą Dual Armor i Ultra Durable
  • Ultra szybkie porty M.2 z NVMe PCIe X4 i podwójną osłoną termiczną
  • RGB FUSION z wielostrefowym oświetleniem LED Show Design
  • Wymienna nakładka na diodę akcentującą
  • Intel Ethernet LAN z cFOS Speed ​​Internet Accelerator
  • USB DAC-UP 2 z regulowanym napięciem
  • CEC 2019 Ready, oszczędzanie energii za pomocą jednego kliknięcia



X470 AORUS ULTRA GAMING(1.0)

Specyfikacja

AMD Athlon X4
AMD Ryzen
AMD seria A
RAID 0
RAID 1
RAID 10
Zastosowane technologie
@ BIOS
3D OSD
Auto Green
Easy Tune
Fast Boot
Game Boost
Intel Extreme Memory Profile
On/Off Charge
Q-Flash
RGB Fusion
Smart Backup
Smart HUD
Smart Keyboard
Smart TimeLock
Support for Cloud Station
System Information Viewer
USB Blocker
USB DAC-UP 2
V-Tuner
Wsparcie dla APP Center
Wsparcie dla Xpress Install
Zależny od procesora
2-Way CrossFireX
2-Way SLI
4-Way CrossFireX
4-Way SLI
Realtek ALC1220
2
4
5.1
7.1
5 x jack 3.5 mm
Optyczne
S/PDIF
Zastosowane technologie
Anti-surge LANGuard
PCI Express x1 (2 szt.)
PCI Express x16 (1 szt.)
PCI Express x4 (1 szt.)
PCI Express x8 (1 szt.)
M.2 slot x2
SATA III x6
1x 4-pin CPU FAN
1x 8-pin ATX 12V
1x przełącznik BIOS
1x przełącznik DualBIOS
1x przycisk OC
1x RGB LED
1x USB 3.1 Gen2 Typu C port
1x złącze 24-pin ATX 12V
1x złącze audio panelu przedniego
1x złącze czujnika termicznego
1x złącze przedniego panelu
1x złącze TPM
1x złącze water cooling CPU fan
1x zworka Clear CMOS
2 x system fan/water cooling pump header
2x USB 2.0
2x USB 3.1 gen 1
2x złącze digital LED strip
2x złącze M.2
2x zworka zasilania digital LED strip
4x złącze FAN
6x złącze SATA 3
S/PDIF
HDMI x1
RJ-45 x1
S/PDIF Optyczne x1
USB 2.0 x4
USB 3.1 gen 1 x4
USB 3.1 gen 2 type-A x1
USB 3.1 gen 2 type-C x1
złącze audio x5

Opinie (43)

(43)
Najbardziej pomocna opinia
Płyta taka sobie za nie taką sobię cenę. Generalnie płyta ma dużo wyjść ale nie są one do końca przemyślane. Ma też wiele innych defektów, które powodują, że nie wyszedł tak udany produkt jak mógłby być. Opinia w oparciu o najnowszy BIOS F3g:
- tania sekcja zasilania - generalnie jest to sekcja skopiowana z tanich płyt z Gigabyte B350 po dodaniu dodatkowej cewki na każdy mosfet - tak, sekcje w płytach B350 mają po 2 mosfety low side (to ważne) nawet jeżeli na płycie jest tylko 1 cewka. W testach zużycia energii jest jedną z najgorszych płyt X470 (ale za jedną z najtańszych) = wysokie temperatury na sekcji zasilania raportowane także w innych recenzjach. W testach PBO wychodzi, że procesor jest ograniczany właśnie przez sekcję zasilania i np w X470 Gaming 7 Ryzen 2700X rozwija większe prędkości overdrive.
- brak ustawienia wartości LLC dla VRM pomimo tego, że sterownik VRM pozwala na takie ustawienie (potrzebne do PBO)
- niskie możliwości taktowania pamięci - ponownie testy tych samych pamięci pokazują, że trudno przekroczyć prędkość 3200 MHz modułom, które w innych płytach (np. MSI) działają szybciej, np. 3400. Stąd wiele modułów w tej płycie nie osiągnie nawet 3200 MHz nawet jeżeli w innych mogłyby.
- płyta automatycznie podaje napięcie SOC 1.1V jeżeli ustawimy prędkość pamięci 3000 MHz lub wyższą, co powoduje niestabilność z pamięciami wymagającymi napięcia SOC np. 1.05V przy 3200MHz - dodatkowy problem - pewnie dlatego wydaje się, że pamięci działają z prędkością XMP np. 3200MHz ale potem występują błędy raz na kilka dni jak jest cieplej
- pierwszy dysk M.2 pod kartą graficzną
Drugi dysk M.2 jest trochę bez sensu, bo:
- drugi port M.2 ma 4xPCI2.0, co oznacza że nie pozwoli się rozpędzić ani dyskom x4 (bo używają PCI3) ani tańszym dyskom x2 bo tym bardziej potrzebują PCI3
- po włożeniu drugiego M.2 tracimy oba sloty PCIx1
- drugie złącze M.2 nie obsługuje SATA, co odcina posiadacza płyty od tanich dysków M.2 SATA do drugiego złącza
Inne niedoróbki:
- aż 4 złącza USB z tyłu to złącza USB 2.0 - te należało zostawić do podłączenia w obudowie kablami,a na płycie umieścić więcej złącz USB 3
- do sterowania wyjścia wentylatora/pompy można wybrać tylko jeden sensor, a np. u ASUSa można wybrać 2 (i jest sterowany temperaturą wyższą z dwóch)
- usunięto LEDy z góry płyty, co jest bez sensu - mogli chociaż dać jak w wersji B450 podświetlenie osłony wyjść.

TL;DR - w tej chwili nie warto jej kupować. Za 150 zł mniej można kupić B450 Aorus Pro, która jest praktycznie taka sama, ma drugą osłonę M.2, lepiej skonfigurowane linie M.2 i PCI, w zasadzie taką samą sekcję zasilania (różnica jest znikoma, bo też ma podwojone cewki), ma LEDy na górze płyty - brak jej tylko SLI, ale sekcja zasilania w X470 Ultra i tak nie udźwignie procesora, który może napędzić dwie karty 1080 Ti w SLI. Albo dołożyć do lepszej płyty np. MSI Carbon albo Biostar GT8.
  • ZALETY:
  • + cena
  • + dużo wyjść na wentylatory
  • WADY:
  • - sekcja zasilania
  • - niskie taktowania pamięci
  • - dual bios
  • - brak ustawień LLC
  • - Gigabyte zabił tą płytę Aorusem B450 Pro
  • - brak LED na górze płyty
  • - brak drugiej osłony M.2
Posiadam ten produkt 1-2 miesiące
A umknął mi jeszcze defekt związany z Dual Bios - konia z rzędem temu, kto wie jak on działa.
Generalnie jest też bez sensu, bo nie widać nigdzie (albo nie wiem gdzie) jakie wersje są w obu BIOS-ach i na którym pracujemy. BIOS jeżeli się przełączy, to pozostaje przełączony i np. jedziemy na Backup BIOS następny tydzień. Jeżeli nie wyjdzie update, to nieświadomi niczego zabootujemy się z drugiego BIOS i znowu rozpoczniemy flashowanie i możemy uwalić oba BIOSy. Nie ma żadnej informacji, czy pracujemy na drugim BIOSie. Z tego względu pytanie, który BIOS jest master czy backup jest bez sensu w tej płycie, bo nawet nie wiemy, na którym wstał po wyjęciu z pudełka. Poza tym, ktoś wie jak sflashować drugi, zepsuty BIOS z tego aktualnie zabootowanego?
Można przełączać "świadomie" BIOSy kombinacją power+reset, ale trzeba jakoś sobie je oznaczyć, żeby odróżniać - np. dziwnymi ustawieniami ledów.
Co gorsza, przełączenie BIOSu może nastąpić, np. gdy taktujemy za wysoko pamięci (bo szukamy czy pójdą na XMP) i potem lądujemy w drugim BIOSie i nic nie możemy naprawić w pierwszym. Jeżeli wymusimy przełączenie na poprzedni BIOS, to dalej nie możemy się zabootować i tylko CMOS reset pomaga (bez Dual BIOSu szybciej by się doszło, że CMOS reset jest potrzebny).
Witam slot pamięci M2B na płycie głównej nie odczytuje dysku M2 Adata SU800. Dysk jest sprawny i sformatowany ponieważ slot M2A go odczytuje. Płyta główna posiada najnowszy bios, aktualne sterowniki tez są zainstalowane. Posiadam dwa dyski SU800 z czego ten w slocie M2A działa a ten w slocie M2B nie. Proszę o pomoc
Rafał, slot M2B obsługuje tylko i wyłącznie dyski M.2 PCI-E x4/x2, nie obsługuje M2 w trybie SATA a w takim pracuje SU800. Jest to wyraźnie opisane na stronie producenta, w instrukcji a nawet przedmówca o tym wspomniał, instalowanie w złączu M2 dysku z interfejsem SATA chyba ma sens tylko jesli nie chcemy ciągnąc kabli po obudowie , producent nie podłączył do M2 lini od SATA i w wielu modelach tak jest

Inspiracje (21)

Pytania i odpowiedzi (36)

Podstawowe pytanie które zdecyduje o tym czy kupie tą płytę brzmi :

Aorus wprowadził wkońcu UEFI/BIOSY dedykowane Komputerom (PC)
Czy dalej wszystko chodzi na schematach Ciągnika Rolniczego - ,,Władymirec T-25"
Ma bios UEFI
UEFI/BIOS w wersji F3 chodzi poprawnie. Z poprzednią wersją (F3g) miałem kłopoty.
Wprowadzili całkiem przyzwoite BIOSy, natomiast po charakterze wypowiedzi śmiem stwierdzić, że to dla Ciebie i tak za mało :)
