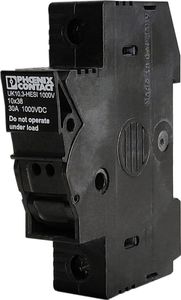

Phoenix Contact Podstawa bezpiecznikowa PV 1,5-25mm2 czarna UK 10,3-HESI 1000V (3211236)
ocena produktu 0/5 gwiazdki
Oceń jako pierwszy
Phoenix Contact Podstawa bezpiecznikowa PV 1,5-25mm2 czarna UK 10,3-HESI 1000V (3211236)ID produktu:
6896062
Phoenix Contact Podstawa bezpiecznikowa PV 1,5-25mm2 czarna UK 10,3-HESI 1000V (3211236)
ID produktu:
6896062
0 pytań
Dane techniczne:
- Rodzaj: Podstawy bezpiecznikowe NH
- Zobacz pełną specyfikację
Zabezpieczający zacisk szeregowy
z miejscem na wkładkę aparatową Phoenix CONTACT
Podstawy do wkładek bezpiecznikowych. Produkt kompatybilny z zabezpieczeniami szklanymi i ceramicznymi, stanowi doskonały komponent rozdzielnic solarnych chroniących instalacje fotowoltaiczne. Jakość potwierdzona normą IEC 60269-1/-2.
| INFORMACJE OGÓLNE | |
| Liczba poziomów | 1 |
| Ilość przyłączy | 2 |
| Przekrój znamionowy | 25 mm² |
| Kolor | czarny |
| Materiał izolacyjny | PA |
| Klasa palności wg UL 94 | V0 |
| Maksymalna utrata mocy w warunkach znamionowych | 3,26W |
| Wymiary bezpiecznika (dostępne na naszych aukcjach) | 10,3 x 38 mm |
| Rodzaj zabezpieczeń (dostępne na naszych aukcjach) | Szkło/ceramika/... |
| Znamionowe napięcie udarowe | 6 kV |
| Stopień zabrudzenia | 3 |
| Kategoria przepięciowa | II |
| Grupa materiału izolacyjnego | IIIa |
| Przyłącze według normy | IEC 60269-1 / -2 |
| Maksymalny prąd obciążenia | 30 A (Prąd i napięcie określa zastosowany bezpiecznik) |
| Prąd znamionowy IN | 30 A (Prąd i napięcie określa zastosowany bezpiecznik) |
| Napięcie znamionowe UN | 1000 V DC (Prąd i napięcie określa zastosowany bezpiecznik) |
| Otw. ściana bocz. | nie |
| Specyfikacja pomiarowa zabezpieczenia przed dotykiem | DIN EN 50274 (VDE 0660-514):2002-11 |
| Zabezpieczenie przed dotykiem dłonią | zagwarantowany |
| Zabezpieczenie przed wtykaniem palców | zagwarantowany |
| Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21)) | 120 °C |
| WYMIARY | |
| Szerokość | 18 mm |
| Długość | 81 mm |
| wysokość NS 35/7,5 | 65,5 mm |
| wysokość NS 35/15 | 73 mm |
| UKŁAD OCHRONY PO STRONIE NAPIĘCIA | |
| minimalny przekrój przewodu sztywnego | 1,5 mm² |
| maksymalny przekrój przewodu | 25 mm² |
| minimalny przekrój przewodu elastycznego | 0,75 mm² |
| maksymalny przekrój przewodu elastycznego | 25 mm² |
| Przekrój przewodu AWG min. | 16 |
| Przekrój przewodu AWG max. | 3 |
| Przekrój przewodu giętkiego z końcówką rurkową bez płaszcza, min. | 1,5 mm² |
| Przekrój przewodu giętkiego z końcówką rurkową bez płaszcza, maks. | 16 mm² |
| Przekrój przewodu giętkiego z końcówką rurkową z płaszczem z tworzywa, min. | 1,5 mm² |
| Przekrój przewodu giętkiego z końcówką rurkową z płaszczem z tworzywa, maks. | 16 mm² |
| maksymalny przekrój przewodu z wtykanym mostkiem sztywnym, maks. | 10 mm² |
| maksymalny przekrój przewodu z wtykanym mostkiem elastycznym, maks. | 10 mm² |
| 2 przewody o takim samym przekroju, sztywne, min. | 1,5 mm² |
| 2 przewody o takim samym przekroju, sztywne, maks | 4 mm² |
| 2 przewody o takim samym przekroju, elastyczne, min. | 0,75 mm² |
| 2 przewody o takim samym przekroju, elastyczne, maks. | 10 mm² |
| 2 przewody o takim samym przekroju, elastyczne, z AEH bez płaszcza, min. | 1,5 mm² |
| 2 przewody o takim samym przekroju, elastyczne, z AEH bez płaszcza, maks. | 4 mm² |
| 2 przewody o takim samym przekroju, elastyczne, z TWIN-AEH z płaszczem z tworzywa, min. | 1,5 mm² |
| 2 przewody o takim samym przekroju, elastyczne, z TWIN-AEH z płaszczem z tworzywa, maks. | 10 mm² |
| maksymalny przekrój przewodu z wtykanym mostkiem sztywnym, maks. | 10 mm² |
| maksymalny przekrój przewodu z wtykanym mostkiem elastycznym, maks. | 10 mm² |
| Rodzaj przyłącza | Złączki śrubowe |
| Długość usuwanej izolacji | 11 mm |
| sonda wzorcowa | A7 |
| Gwint śruby | M5 |
| Min. moment obrotowy dokręcania | 2 Nm |
| Maks. moment obrotowy dokręcania | 2,5 Nm |
| NORMY, PRZEPISY I KLASYFIKACJE | |
| Przyłącze według normy | IEC 60269-1 / -2 |
| Klasa palności wg UL 94 | V0 |
| China RoHS | Okres użytkowania zgodnie z przeznaczeniem: nieograniczony = EFUP-e |
| eCl@ss |
|
| ETIM |
|
| UNSPSC |
|
Wyróżnione przez eksperta
- Rodzaj Podstawy bezpiecznikowe NH
Produkt
Kod producenta3211236
EAN4046356482394
Informacje podstawowe
RodzajPodstawy bezpiecznikowe NH
