OSCYLOSKOP CYFROWY HANTEK 6022BE 2x20MHz USB

Hantek6022BE USB PC

Oscyloskopy Hantek6022BE USB PC z serii Hantek6000 to cyfrowe urządzenia umożliwiające pomiar w czasie rzeczywistym. Dzięki powszechnie stosowanemu interfejsowi USB pozwalają na monitorowanie sygnałów elektrycznych bezpośrednio na ekranie komputera. Połączenie solidnych parametrów technicznych oraz zaawansowanych funkcji pomiarowych i matematycznych czyni je doskonałym wyborem, nawet dla wymagających zastosowań pomiarowych.

Charakterystyka:

• interfejs komunikacyjny USB 2.0, nie wymaga zewnętrznego zasilania (zasilany z portu USB)
• idealne zastosowanie do laptopa, praca w terenie (niewielka waga)
• wymiary (mm): 205(L) x120(W) x35(H)
• wysoka wydajność: 48MS/s próbkowanie w czasie rzeczywistym,
• 20MHz szerokość pasma
• oprogramowanie działa w systemach operacyjnych: Windows 2000/XP/Vista/7/8/10 oraz Linux
• 23 funkcje pomiarowe
• możliwość wykonywania operacji matematycznych przebiegów (dodawanie, odejmowanie ...)
• możliwość zapisania przebiegów: text file, jpg/bmp graphic file, MS excel/word file, CSV.
• analiza FFT
• kompatybilny z LabVIEW®

Parametry przystawki oscyloskopowej Hantek6022BE:

• model: Hantek6022BE
• liczba kanałów: 2 kanały
• pasmo: 20MHz
• impedancja wejściowa: 1MΩ 25pF
• próbkowanie: 48MS/s
• sprzężenie wejścia: DC
• rozdzielczość przetwornika: 8Bit
• czułość wejściowa: 10mV-5V (9 kroków)
• dokładność DC: ±3%
• zakres podstawy czasu: 4ns-5ks
• zabezpieczenie wejścia: dioda clamping
• tryb X-Y: tak
• EXT. input: nie
• tryby wyzwalania: automatyczny, normalny, pojedynczy
• regulacja poziomu wyzwalania: tak
• źródło wyzwalania: CH1, CH2
• rozmiar bufora: 1M
• pomiary kursorami: tak
• funkcje matematyczne: FFT, addition, subtraction, multiplication, division
• kursory: częstotliwość, napięcie

Opis funkcji matematycznych:

• Addition - dodawanie CH1+CH1
• Subtraction odejmowanie CH1-CH2 lub CH2-CH-1
• Multiplication - mnożenie CH1 * CH2
• Division - dzielenie CH1 : CH2 lub CH2 : CH1
• Analiza FFT- analiza widmowa metodą szybkiej transformaty Fouriera

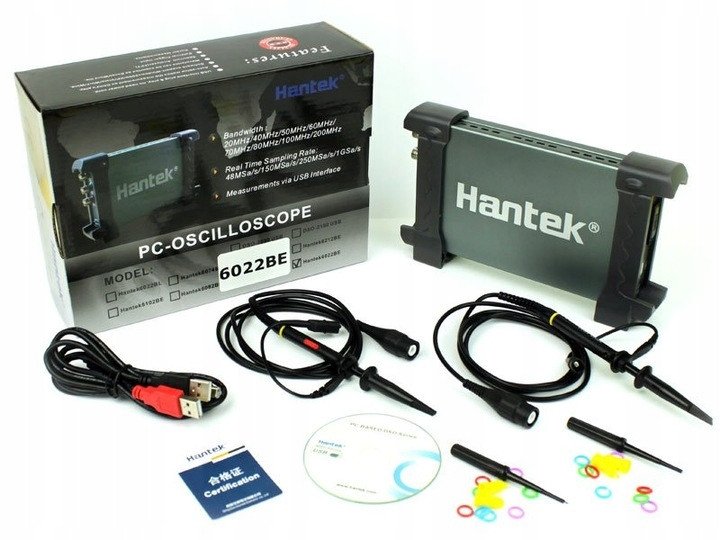

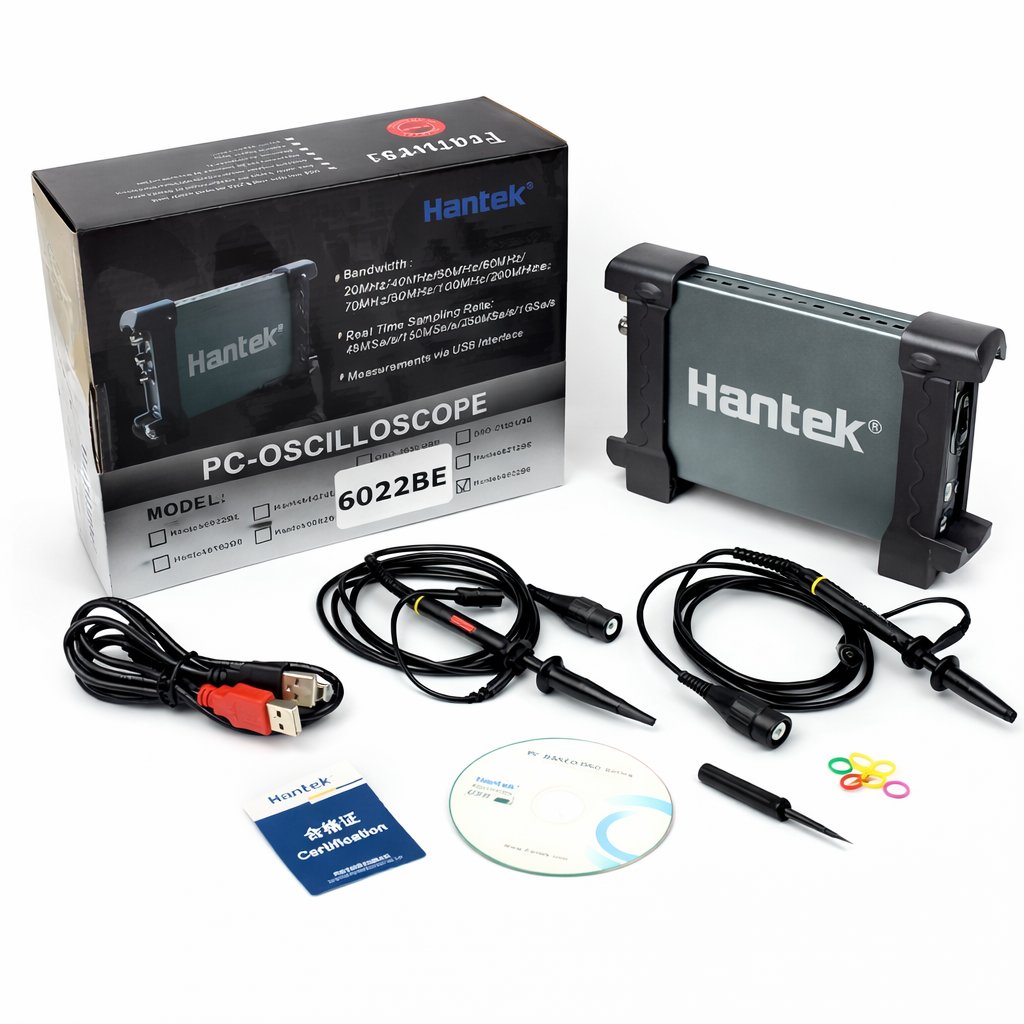

Zestaw zawiera:

• oscyloskop Hantek6022BE x1szt.
• sonda oscyloskopowa PP-80 z dzielnikiem 1:1/1:10 x2szt.
• przewód USB x1szt.
• oprogramowanie na CD
• oryginalny karton
• Instrukcja obsługi w języku polskim
