Moduł GPS Poynting Poynting Antennas 5G/LTE Mast/Wand A-XPOL-0024-V1-01 weiß SMA (M) 11dBi 5m

A-XPOL-0024-V1-01; Antena panelowa Poynting XPOL-24-V1-01 4x4 11dBi

Kierunkowa antena Poynting XPOL-24-V1-01 (4x4 MIMO) 11 dBi | kabel z wtykiem SMA, 5m

XPOL-24 rozszerza bardzo popularny zakres anten Poynting z polaryzacją krzyżową (XPOL). Wynika to z zastosowania zaawansowanej technologii metamateriałów, wykorzystujących sztuczny przewodnik magnetyczny (AMC) i nową zarejestrowaną/opatentowaną konfigurację, która zapewnia wyjątkową poprawę przepustowości i wzmocnienia. Charakterystyki promieniowania tej anteny są wyjątkowo dobrze kontrolowane, co dodatkowo zwiększa wyjątkową wydajność anteny. XPOL-24 oferuje szerokopasmowe pokrycie częstotliwości od 617 do 4200 MHz, ze szczytowym wzmocnieniem 11dBi w pasmach pracy. Antena wyjątkowo dobrze sprawdza się w pasmach częstotliwości: 617 – 960 MHz, 1710 – 2170 MHz, 2300 – 2700 MHz i 3400 – 4200 MHz. Wyjątkowa wydajność szerokopasmowa jest ważnym czynnikiem dla technologii 5G/LTE, ponieważ technologie te opierają się na funkcjach takich jak Carrier Aggregation (CA), aby zapewnić najlepszy możliwy odbiór i przepustowość w wielu pasmach częstotliwości jednocześnie. To sprawia, że XPOL-24 jest idealnym rozwiązaniem dla obecnych i przyszłych wdrożeń anten 5G/LTE.

Cechy produktu

• X-Polarised 4x4 MIMO dla obecnych i przyszłych technologii
• Zasięg szerokopasmowy o wyjątkowej wydajności
• Działa od 617 do 4200 MHz ze wzmocnieniem 11dBi
• Stała wydajność łącza szerokopasmowego

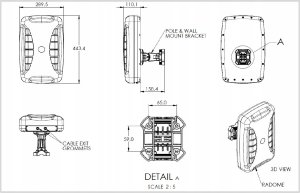

• Różne opcje montażu ułatwiające instalację (na ścianie lub słupie)
• Wodoodporność i wodoodporność (IP65)

Zastosowanie anteny

• Antena zewnętrzna do stałego dostępu bezprzewodowego (FWA)
• Łączność z Internetem LTE/5G dla konsumentów
• Wdrożenia przemysłowe i komercyjne LTE/5G
• Poprawa odbioru w miejskich i wiejskich gospodarstwach domowych
• Systemy komunikacji naftowo-gazowej
• Wzmacniacze i wzmacniacze zwiększające zasięg

Wykresy wydajności anteny

Wskaźnik fali napięcia (VSWR)*

VSWR jest miarą określającą, jak skutecznie moc o częstotliwości radiowej jest przesyłana ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie przesyłane jest 100% energii, co przyjmuje się jako VSWR 1:1. XPOL-24 zapewnia doskonałą wydajność we wszystkich pasmach z VSWR < 2:1.

Wzmocnienie w dBi

11 dBi to maksymalne wzmocnienie we wszystkich pasmach od 617 do 4200 MHz

- Wzmocnienie @ 617 – 960 MHz: 8,5 dBi

- Wzmocnienie @ 1710 – 2700 MHz: 8,5 dBi

- Wzmocnienie @ 3400 – 4200 MHz: 11dBi

*Wzmocnienie anteny jest mierzone przy użyciu standardowej anteny dostosowanej do tej samej polaryzacji

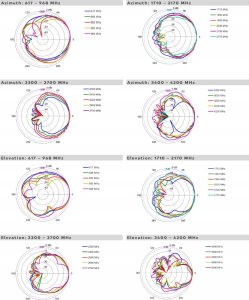

Wzorce promieniowania

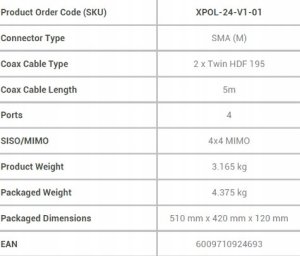

Warianty anteny:

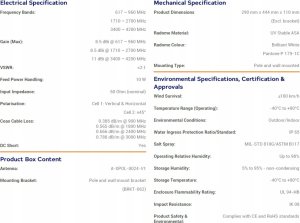

Specyfikacja techniczna
