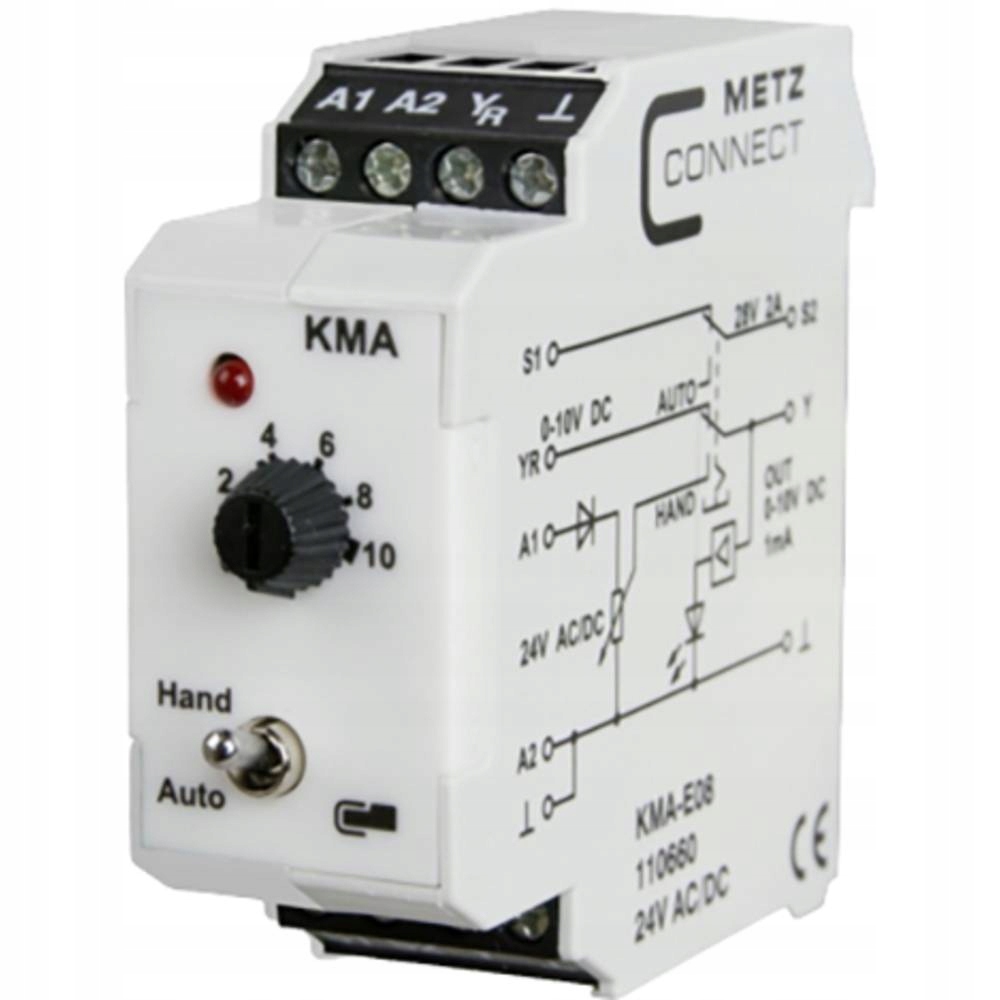

Metz Connect GmbH METZ CONNECT KMA-E08 Enkoder analogowy

Analogowy przetwornik wartości jest używany jako przetwornik wartości sterujących do ręcznego określania wartości sterujących, np. zaworów mieszających, pozycji zaworów, wartości temperatury itp. Moduł może być sterowany za pomocą dwóch trybów pracy, które można przełączać za pomocą zintegrowanego przełącznika dwustopniowego (HAND, AUTO). Pozycja przełącznika jest sygnalizowana przez zewnętrzne zaciski styków sterujących S1 i S2. Pozycja przełącznika HAND: Wartość sterowania można ustawić za pomocą przedniego potencjometru. Sygnał wyjściowy 0 ... 10 V jest dostępny na zacisku Y. Pozycja przełącznika AUTO: Wartość sterująca jest przesyłana przez zacisk YR bez zmian do wyjścia wartości sterującej Y. - Generator wartości zadanych - Ręczny poziom sterowania ze sprzężeniem zwrotnym - Jasność diody LED proporcjonalna do wartości sterującej
