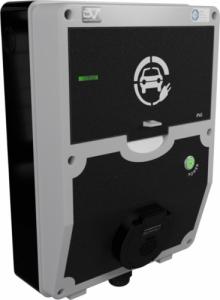

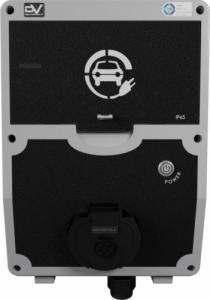

Ładowarka Doktorvolt 7 - 22 kW typ 2 Wallbox Basic DV-9109-EV

Naścienna ładowarka samochodowa

• Umożliwiająca bezpieczne ładowanie pojazdu elektrycznego w obrębie własnej posesji. Nadzwyczaj kompaktowa i prosta w obsłudze.
• Zaprojektowana do ładowania prądem zmiennym o mocy do 22 kW
• Ładowarka ma możliwość nastawy prądu ładowania na kontrolerze: 10A, 16A, 20A, 25A 32A, co odpowiada mocy w zakresie od 7 do 22 kW
• Wykonana z gniazdem w standardzie Typ 2 (IEC 62196-2)
• Wyposażona w sterownik komunikacji z samochodem oraz przycisk START/STOP z optyczną sygnalizacją statusu ładowania LED
• Wbudowany moduł RCMU

Naścienna ładowarka samochodowa WALLBOX DOKTOROLT®, wyposażona w

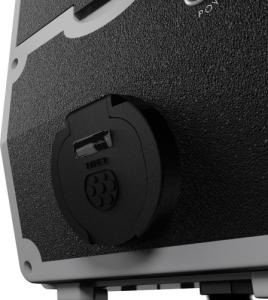

• gniazdo do ładowania samochodów Typ 2 32A 5P bez blokady

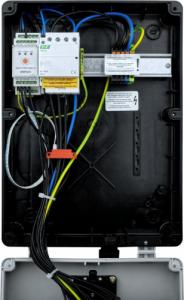

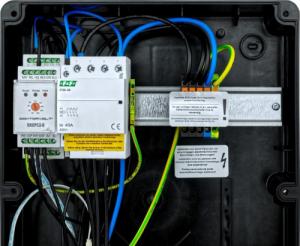

• kontroler ładowania
• przycisk START/STOP z kontrolka sygnalizacyjną LED
• okno rewizyjne 12 modułów

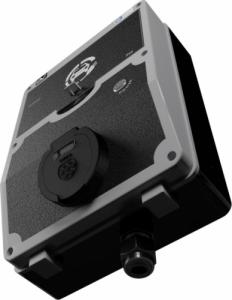

• wyposażona w dławnicę PG21, do przyłączenia kabla siłowego

Stacja Wallbox nie posiada własnego zabezpieczenia w postaci wyłącznika różnicowoprądowego i nadprądowego. Przed podłączeniem należy zastosować oddzielny wyłącznik różnicowoprądowy (co najmniej typ A, prąd zadziałania 30 mA) i nadprądowy, odpowiednio dobrany do nastawy prądu ładowania na kontrolerze.

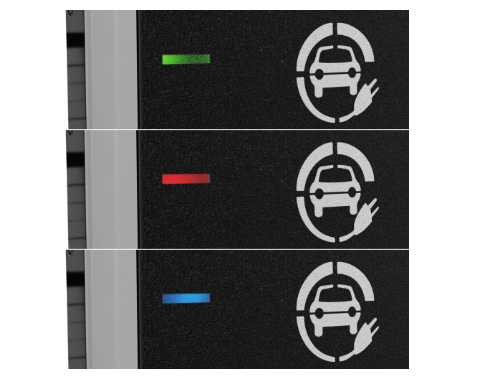

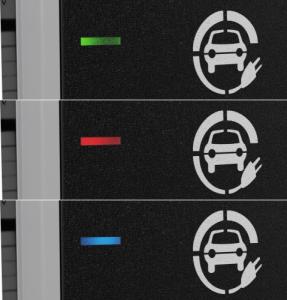

Sygnalizowanie trzech stanów pracy urządzenia:

✔️ gotowe do ładowania (kolor niebieski)

✔️ ładowanie (kolor zielony)

✔️ błąd (kolor czerwony)

Dane techniczne

• znamionowy prąd obciążenia: 32A/400V AC
• tryb ładowania: Mode-3
• moc ładowania: do 22 kW
• połączenie z pojazdem: gniazdo ładowania Typu 2 zgodne z IEC 62196-2
• kontrola ładowania obsługujący komunikację między stacją a podłączonym samochodem
• automatycznie wyłącza proces ładowania w przypadku stanu błędu
• przycisk START/STOP z kontrolka sygnalizacyjną LED
• podświetlany wyłącznik główny ze wskaźnikiem stanu za pomocą pulsujących impulsów
• wymiary obudowy (bez gniazd) : 355 x 255 x 125 mm
• materiał obudowy: Tworzywo sztuczne (nadaje się do użytku na zewnątrz)
• temperatura otoczenia: -20 °C ~ +50 °C
• ochrona przed wnikaniem obcych ciał stałych i przed wnikaniem wody: IP54
• odporność na promieniowanie UV: tak
• certyfikaty i normy producenta TÜV SÜD, ISO 9001:2015, CE, IEC 61439 EN 62196-2
