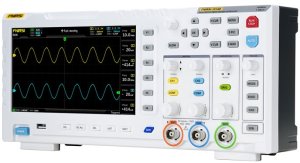

Fnirsi Oscyloskop 2w1 1014D generator sygnału

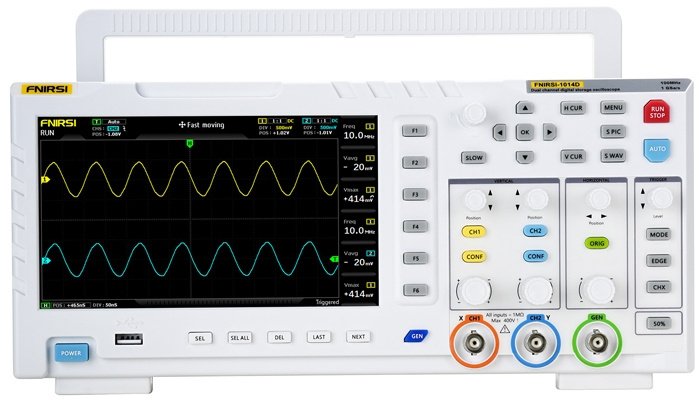

Oscyloskop 2w1 FNIRSI 1014D – Innowacyjne narzędzie do analizy sygnałów

Oscyloskop 2w1 FNIRSI 1014D to nowoczesne urządzenie, które łączy w sobie funkcje oscyloskopu oraz generatora sygnału. Doskonale sprawdzi się w serwisach elektronicznych, edukacji technicznej oraz w projektach hobbystycznych. Dzięki możliwości jednoczesnej analizy i generowania sygnałów, FNIRSI 1014D znacznie poszerza zakres zastosowań w diagnostyce obwodów oraz testowaniu prototypów.

Wbudowany generator sygnału – 14 standardowych fal

Generator DDS w oscyloskopie FNIRSI 1014D obsługuje 14 standardowych typów fal, w tym sinusoidy, prostokąty oraz trójkąty. Umożliwia precyzyjne dostosowanie częstotliwości w krokach 1 Hz, co pozwala na testowanie szerokiego zakresu obwodów elektronicznych. Zakres częstotliwości wyjściowej wynosi do 10 MHz dla fal sinusoidalnych, co czyni go wszechstronnym narzędziem w rękach inżynierów i techników.

Szeroki zakres pasma – 100 MHz dla precyzyjnej analizy

Oscyloskop FNIRSI 1014D oferuje pasmo przenoszenia wynoszące 100 MHz, co pozwala na szczegółową analizę zarówno sygnałów analogowych, jak i cyfrowych. Dzięki różnym trybom wyzwalania, takim jak Auto, Single i Normal, użytkownicy mogą uchwycić zarówno impulsy zakłócające, jak i regularne sygnały, co jest kluczowe w pracy z bardziej skomplikowanymi obwodami.

Wysoka częstotliwość próbkowania – 1 GS/s dla dokładnych pomiarów

FNIRSI 1014D charakteryzuje się wysoką częstotliwością próbkowania wynoszącą 1 GSa/s, co zapewnia dokładne i wiarygodne pomiary. Dzięki temu urządzenie jest w stanie uchwycić nawet najszybsze zmiany sygnałów, co jest niezwykle istotne w diagnostyce elektronicznej.

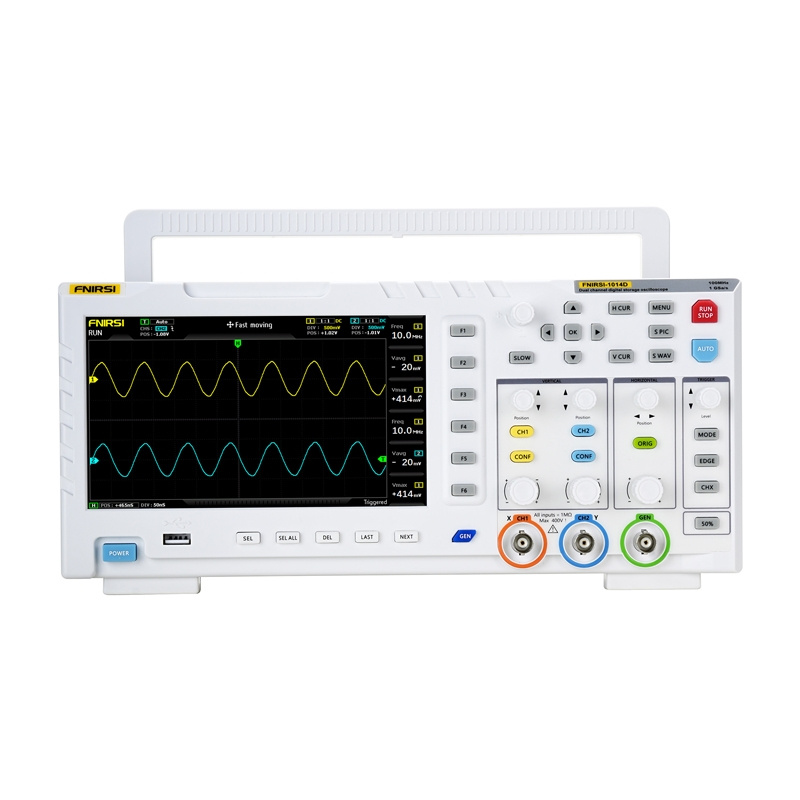

Funkcje analizy sygnałów – FFT i tryb X-Y

Oscyloskop FNIRSI 1014D wyposażony jest w zaawansowane funkcje analizy sygnałów, w tym możliwość przeprowadzania analizy FFT oraz obsługę trybu X-Y. Te funkcje pozwalają na bardziej szczegółowe badanie sygnałów, co jest nieocenione w pracy inżynierskiej oraz edukacji technicznej.

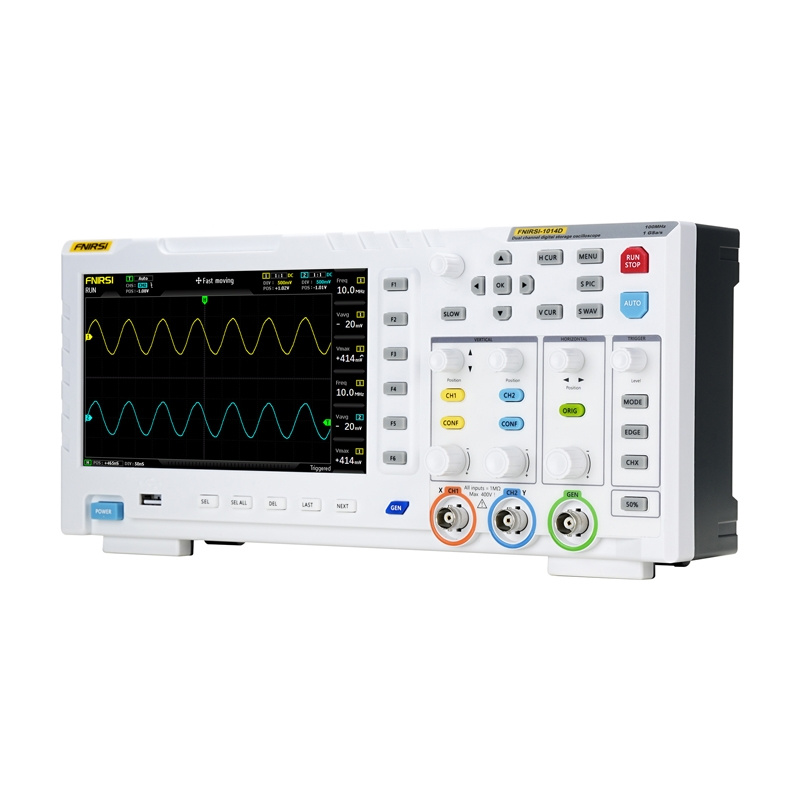

Wysokiej jakości wyświetlacz 7" – Intuicyjna obsługa i czytelność

Urządzenie posiada 7-calowy ekran LCD o rozdzielczości 800×480 px, co znacząco ułatwia obsługę i zwiększa komfort pracy. Intuicyjny interfejs oraz automatyczny tryb pozwalają na szybkie uzyskanie obrazu sygnału bez potrzeby skomplikowanych ustawień. Dodatkowo, oscyloskop może przechowywać do 1000 zrzutów ekranu oraz 1000 fal w swojej pamięci wewnętrznej o pojemności 1 GB.

Specyfikacja techniczna oscyloskopu FNIRSI 1014D

• Producent: FNIRSI
• Model: 1014D
• Liczba kanałów: 2
• Rozmiar ekranu LCD: 7 cali
• Rozdzielczość ekranu LCD: 800 × 480
• Pasmo przenoszenia: 100 MHz
• Częstotliwość próbkowania: 1 GSa/s
• Maksymalne napięcie testowe: 1X: 40V, 10X: 400V
• Obsługa kursora XY: Tak
• Tryb przewijania: Tak
• Automatyczna kalibracja: Tak
• Rejestrowanie fal: 1000 obrazów + 1000 fal
• Zarządzanie falami: Tak
• Dokładność napięcia: ±5%
• Czas narastania: < 3 ns
• Głębokość pamięci: 240 Kbit
• Opór wejściowy: 1 MΩ
• Czułość: 50 mV ~ 500 V
• Podstawa czasu: 50 s ~ 10 ns
• Tryb wyzwalania: Single / Normal / Auto
• Krawędź wyzwalania: Narastająca / Opadająca
• Sprzężenie: AC / DC
• Dokładność częstotliwości: ±0,01%
• Parametry generatora: 12 typów
• Typy fal: 14 typów
• Funkcja przechwytywania: Tak
• Eksport USB: Tak
• Zasilanie: 5V 2A / 3A / 4A
• Wymiary: 310 × 145 × 70 mm
