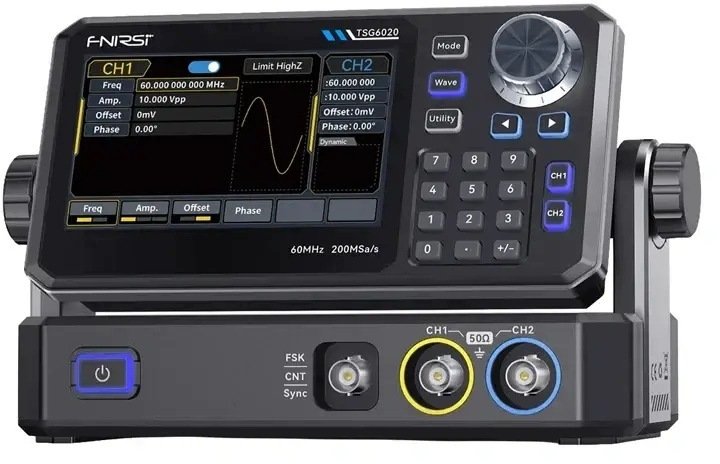

Fnirsi Generator funkcyjny (TSG6020)

Generator funkcyjny FNIRSI TSG6020 to zaawansowane narzędzie dla elektroników, które umożliwia generowanie różnorodnych sygnałów do testowania układów elektronicznych oraz prowadzenia badań laboratoryjnych.

• Dwukanałowy generator arbitralny pozwala na jednoczesne generowanie dwóch niezależnych sygnałów, co zwiększa efektywność pracy w laboratoriach i podczas testów.
• Maksymalna częstotliwość wyjściowa wynosząca 60 MHz umożliwia testowanie szerokiego zakresu aplikacji, od prostych układów po bardziej złożone systemy.
• Próbkowanie do 200 MSa/s zapewnia wysoką jakość generowanych sygnałów, co jest kluczowe dla dokładnych pomiarów i analiz.
• 14-bitowa rozdzielczość pionowa gwarantuje precyzyjne odwzorowanie sygnałów, co jest istotne w aplikacjach wymagających dużej dokładności.
• Funkcja sweep z czasem od 1 ms do 500 s umożliwia analizę odpowiedzi częstotliwościowej układów, co jest przydatne w badaniach i strojeniach.
• Wbudowany 7-cyfrowy licznik częstotliwości pozwala na dokładny pomiar częstotliwości, okresu i wypełnienia sygnałów, co ułatwia diagnostykę i testy.

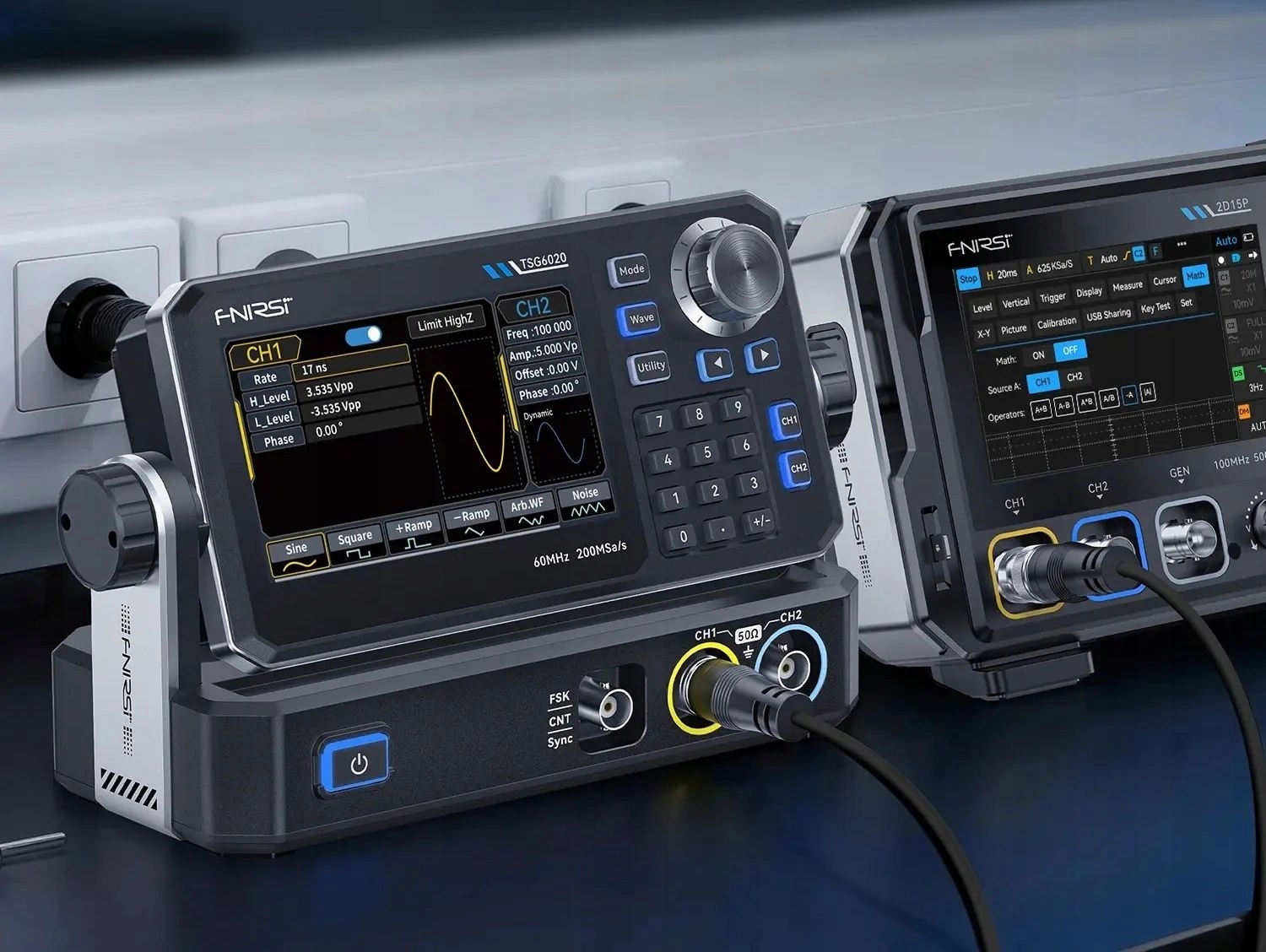

FNIRSI TSG6020 – Generator funkcyjny dla profesjonalnych zastosowań

Generator funkcyjny FNIRSI TSG6020 to nowoczesne urządzenie, które łączy w sobie funkcjonalność dwukanałowego generatora arbitralnego oraz technologię DDS. Jest idealnym narzędziem do generowania i testowania sygnałów w elektronice analogowej i cyfrowej, co czyni go doskonałym wyborem dla inżynierów, techników oraz studentów w laboratoriach edukacyjnych. Dzięki możliwości tworzenia różnorodnych przebiegów testowych, takich jak uruchamianie układów czy strojenie filtrów, TSG6020 staje się niezastąpionym wsparciem w pracach badawczych i serwisowych.

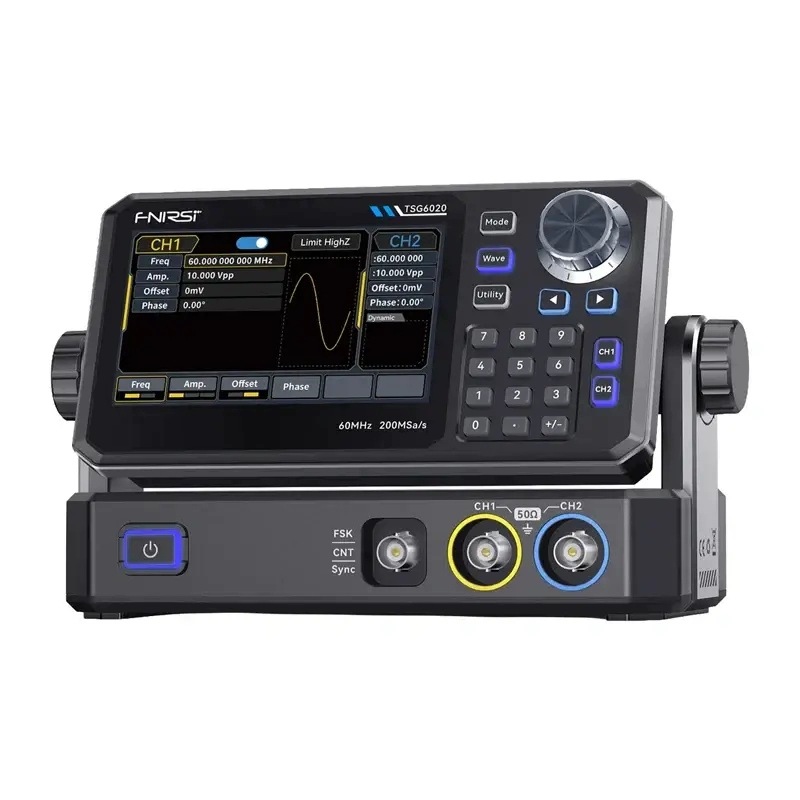

Dwukanałowy generator arbitralny z technologią DDS

Model TSG6020 dysponuje dwoma niezależnymi kanałami, co umożliwia jednoczesne generowanie różnych sygnałów. Dzięki technologii DDS, urządzenie zapewnia wysoką jakość sygnału oraz precyzyjne parametry pracy. Obsługuje standardowe przebiegi, takie jak sinusoida, prostokąt, rampa, impuls, szum oraz DC, a także "prawdziwe" arbitralne przebiegi punkt-po-punkcie, co czyni go wszechstronnym narzędziem w laboratoriach.

Wysoka częstotliwość wyjściowa do 60 MHz

Generator FNIRSI TSG6020 charakteryzuje się maksymalną częstotliwością wyjściową wynoszącą do 60 MHz, co pozwala na testowanie szerokiego zakresu aplikacji. Zakres częstotliwości dla sinusoidy wynosi od 1 µHz do 60 MHz, co sprawia, że urządzenie jest idealne do pracy w wymagających warunkach.

Funkcje modulacji i sweep częstotliwości

TSG6020 oferuje różnorodne funkcje modulacji, w tym AM, FM, PM, FSK, ASK oraz PSK, co umożliwia przeprowadzanie zaawansowanych testów. Dodatkowo, funkcja sweep częstotliwości pozwala na liniowe oraz logarytmiczne zmiany częstotliwości w czasie od 1 ms do 500 s, co jest niezwykle przydatne w analizie odpowiedzi częstotliwościowej układów elektronicznych.

Wbudowany licznik częstotliwości i pomiar sygnałów

Generator wyposażony jest w 7-cyfrowy licznik częstotliwości, który umożliwia pomiar częstotliwości, okresu oraz wypełnienia sygnałów na poziomach TTL w zakresie od 100 mHz do 100 MHz. To funkcjonalne rozwiązanie sprawia, że TSG6020 jest nie tylko generatorem, ale także narzędziem pomiarowym, co zwiększa jego wszechstronność.

Zawartość zestawu i porady techniczne

W zestawie z generatorem FNIRSI TSG6020 znajduje się wszystko, co niezbędne do rozpoczęcia pracy. Urządzenie jest łatwe w obsłudze, a jego intuicyjny interfejs dotykowy na 4,3-calowym wyświetlaczu TFT LCD sprawia, że korzystanie z niego jest komfortowe. Dodatkowo, radiator aluminiowy oraz wentylator zapewniają stabilność temperatury podczas dłuższej pracy, co wpływa na niezawodność urządzenia.

Specyfikacja techniczna generatora funkcyjnego TSG6020

• Typ: generator funkcyjny / generator arbitralny (AWG), DDS
• Model: TSG6020
• Kanały: 2
• Maks. częstotliwość wyjściowa: 60 MHz
• Zakres częstotliwości dla sinusoidy: 1 µHz - 60 MHz
• Próbkowanie (AWG): do 200 MSa/s
• Rozdzielczość pionowa: 14 bit
• Maks. amplituda: do 20 Vpp (zależnie od obciążenia)
• Zakres amplitudy (typowo): 1 mVpp - 10 Vpp przy 50 Ω
• Impedancja wyjściowa: 50 Ω (typowo)
• Tryby pracy: ciągły, gated, modulacja, sweep
• Przebiegi: sinusoida, prostokąt, rampa, impuls, szum, DC + arbitralne
• Arbitralne przebiegi: True point-by-point (punkt-po-punkcie)
• Parametry szybkich przebiegów: niski overshoot (≤ 1% typ.), zbocza ~13,5 ns (typ.)
• Modulacje: AM / FM / PM / FSK / ASK / PSK
• Sweep: liniowy / logarytmiczny, czas sweep 1 ms - 500 s (±0,1%)
• Licznik częstotliwości: 7 cyfr, sygnały TTL, zakres 100 mHz - 100 MHz, pomiar freq/period/duty
• Wyświetlacz: 4,3" TFT LCD (dotykowy), 480 × 272 px
• Pamięć nieulotna: do 24 zapisanych przebiegów arbitralnych
• Chłodzenie: radiator aluminiowy + wentylator
• Złącza / funkcje dodatkowe: wyjścia CH1/CH2, funkcje synchronizacji / licznik (wg konfiguracji urządzenia)
