Fluke Oscyloskop generator sygnałów Joy-it DSO-LCR500 1 kHz - 100 kHz Trójkąt impuls prostokąt sinus (JT-DSO-LCR500)

Oscyloskop generator sygnałów Joy-it DSO-LCR500 to wszechstronne urządzenie, które łączy funkcje oscyloskopu i testera komponentów, idealne dla inżynierów oraz hobbystów zajmujących się elektroniką.

• Zakres częstotliwości od 1 kHz do 100 kHz umożliwia generowanie różnych typów sygnałów, co sprawia, że urządzenie jest elastyczne w zastosowaniach.
• Wbudowany akumulator o pojemności 1500 mAh zapewnia mobilność, pozwalając na pracę w terenie bez potrzeby dostępu do zasilania.
• Wyświetlacz LCD gwarantuje czytelność pomiarów, co ułatwia analizę sygnałów w różnych warunkach oświetleniowych.
• Możliwość pomiaru diod Zenera oraz obsługa czujników DS18B20 i DHT11 zwiększa funkcjonalność urządzenia w testowaniu komponentów elektronicznych.
• Kompaktowa konstrukcja z wbudowaną, składaną podstawką ułatwia użytkowanie i transport, co jest istotne dla osób pracujących w różnych lokalizacjach.
• Zakres napięcia testowego do 800 Vpp (przy 10:1) pozwala na testowanie szerokiego spektrum komponentów, co zwiększa wszechstronność urządzenia.

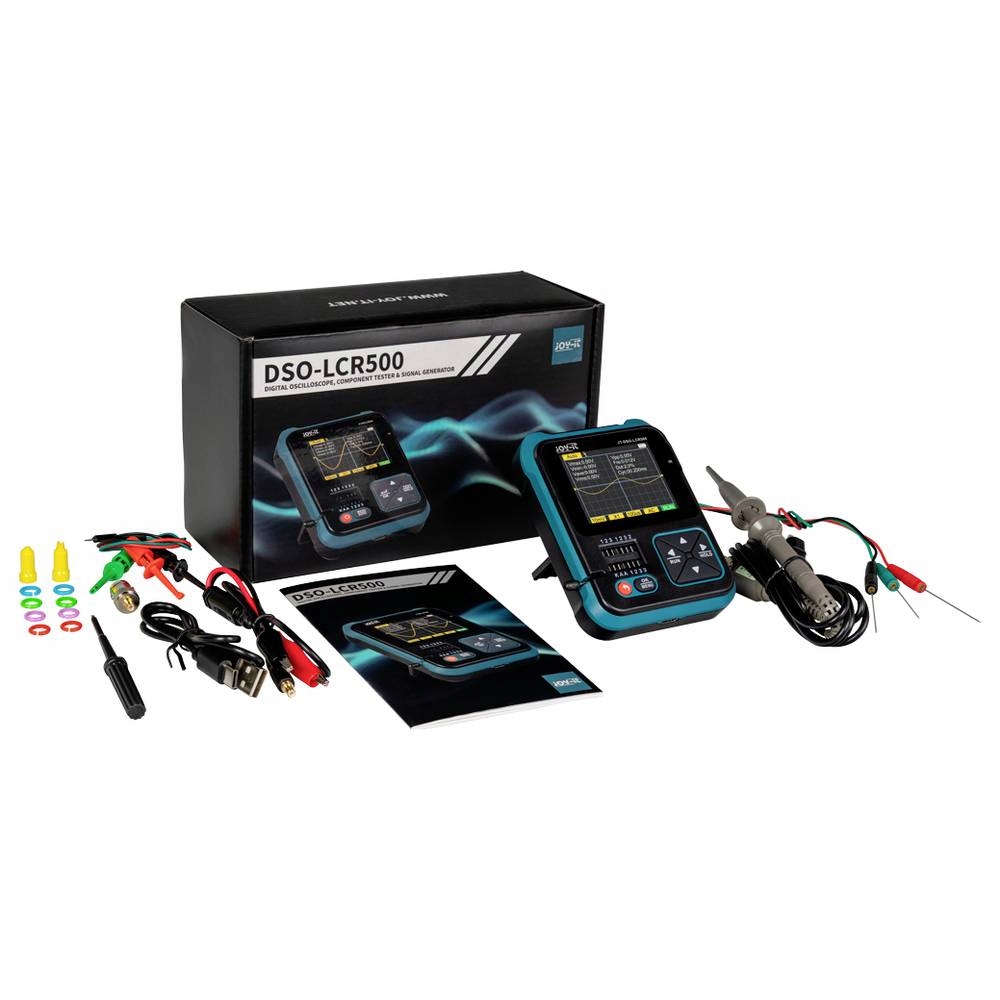

Oscyloskop generator sygnałów Joy-it DSO-LCR500 – Twoje wszechstronne narzędzie pomiarowe

Oscyloskop Joy-it DSO-LCR500 to nowoczesne urządzenie, które łączy w sobie funkcje cyfrowego oscyloskopu oraz wielofunkcyjnego testera komponentów. Dzięki możliwości analizy sygnałów w czasie rzeczywistym, stanowi doskonałe narzędzie zarówno dla inżynierów, jak i entuzjastów elektroniki, którzy chcą precyzyjnie badać i testować różnorodne elementy elektroniczne.

Wysoka jakość i kompaktowa konstrukcja oscyloskopu DSO-LCR500

DSO-LCR500 wyróżnia się kompaktową budową, co sprawia, że jest niezwykle łatwy w obsłudze i transporcie. Wyposażony w czytelny wyświetlacz LCD, umożliwia wygodne odczytywanie wyników pomiarów, co znacząco podnosi komfort pracy w różnych warunkach.

Funkcje analizy sygnałów i testowania komponentów

Oscyloskop oferuje szereg zaawansowanych funkcji, w tym dekodowanie sygnałów oraz pomiar diod Zenera. Dzięki tym możliwościom użytkownicy mogą łatwo analizować różnorodne sygnały oraz testować komponenty, co czyni go wszechstronnym narzędziem w każdej pracowni elektronicznej.

Wbudowany akumulator i wygodne ładowanie przez USB-C

Urządzenie zasilane jest akumulatorem o pojemności 1500 mAh, co zapewnia długotrwałe użytkowanie bez potrzeby częstego ładowania. Dodatkowo, możliwość ładowania przez USB-C sprawia, że korzystanie z oscyloskopu jest jeszcze bardziej komfortowe.

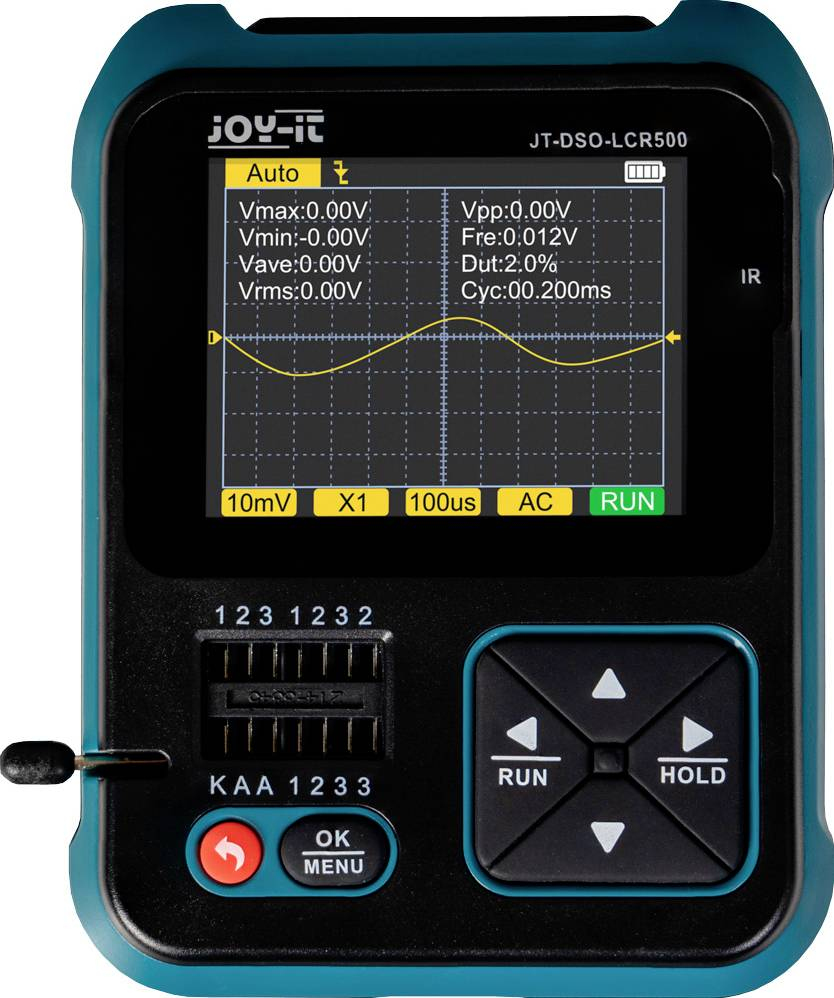

Dodatkowe funkcje: dekodowanie sygnału i pomiar diod

DSO-LCR500 nie tylko umożliwia analizę sygnałów, ale także oferuje funkcje pomiaru diod, co czyni go idealnym narzędziem do testowania różnorodnych komponentów elektronicznych. Dzięki tym funkcjom użytkownicy mogą szybko i efektywnie diagnozować problemy w swoich projektach.

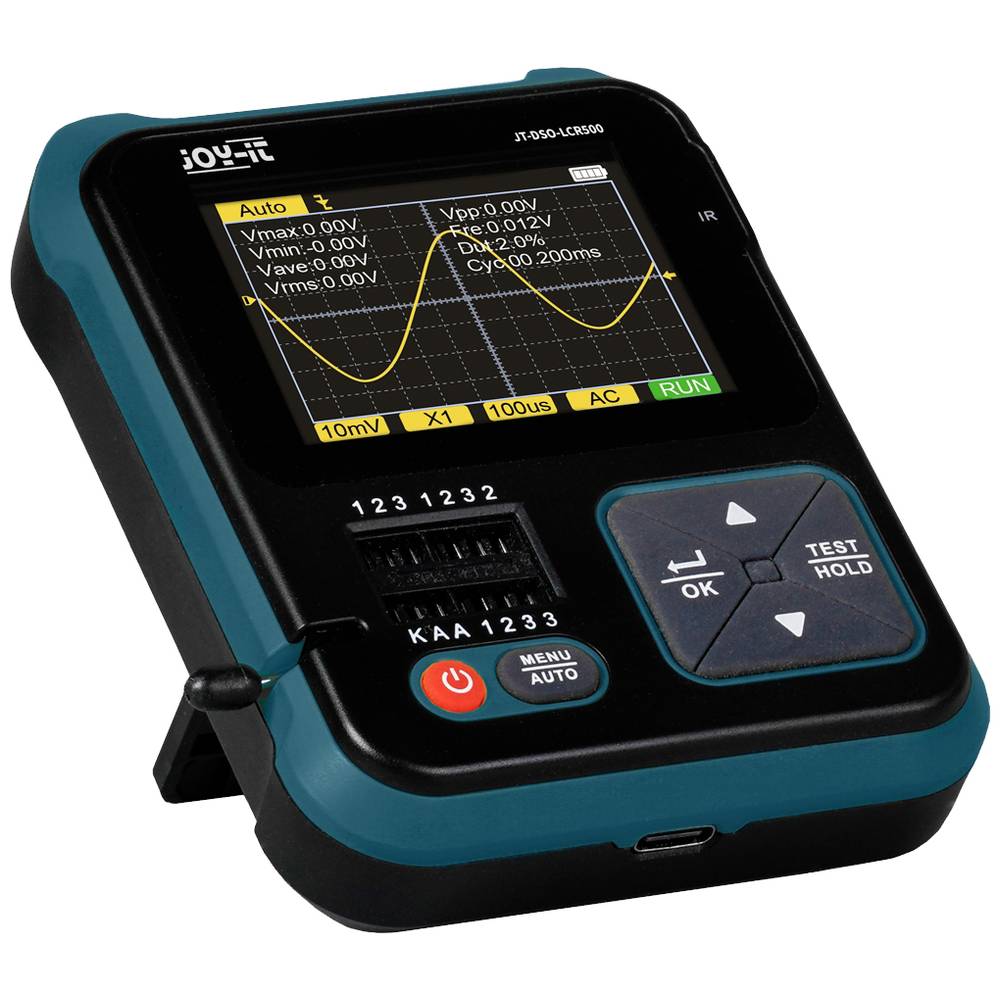

Wydajność i zakres pomiarowy oscyloskopu

Oscyloskop Joy-it DSO-LCR500 oferuje imponujący zakres pomiarowy, z częstotliwością od 1 kHz do 100 kHz. Dzięki różnorodnym trybom wyzwalania oraz szerokiemu zakresowi czułości, to urządzenie jest w stanie sprostać różnorodnym wymaganiom pomiarowym, co czyni je niezastąpionym narzędziem w każdej pracowni.

Specyfikacja techniczna oscyloskopu Joy-it DSO-LCR500

• Marka: bez marki
• Model: LCR500
• Częstotliwość próbkowania: 10 MS/s
• Analogowa szerokość pasma: 0 - 500 kHz
• Rezystancja wejściowa: 1 MΩ
• Sprzężenie: AC / DC
• Zakres napięcia testowego 1:1: 80 Vpp (od -40 V do 40 V)
• Zakres napięcia testowego 10:1: 800 Vpp (od -400 V do 400 V)
• Czułość: 10 mV/Div - 10 V/Div
• Poziomy zakres czasowy: 10 μs - 10 s
• Tryby wyzwalania: Automatyczny, Normalny, Pojedynczy
• Typy wyzwalania: zbocze opadające, wzrastające
• Mierzalne komponenty: HFE większa niż 10, HFE mniejsza niż 600, Ube, Iceo, Ices, Uf diody
• Zakres testowy: Od 0,01 do 4,5V
• Zakres pomiarowy: 0,01 - 24 V
• Maksymalna częstotliwość: 100 kHz
• Minimalna częstotliwość: 1 kHz
• Rodzaj sygnału wyjściowego: fala sinusoidalna, fala prostokątna, fala trójkątna
• Rodzaj wyświetlacza: LCD
• Szerokość produktu: 85 mm
• Wysokość produktu: 103 mm
• Zasilanie: akumulatorowe, USB
• Akcesoria: Instrukcja obsługi, Kabel USB C, 3 x zacisk testowy, 3 x końcówka pomiarowa SMD, Próbnik, Kabel krokodylkowy, Adapter BNC
