Przekaźnik napięciowy do instalacji fotowoltaicznych.

Przeznaczenie

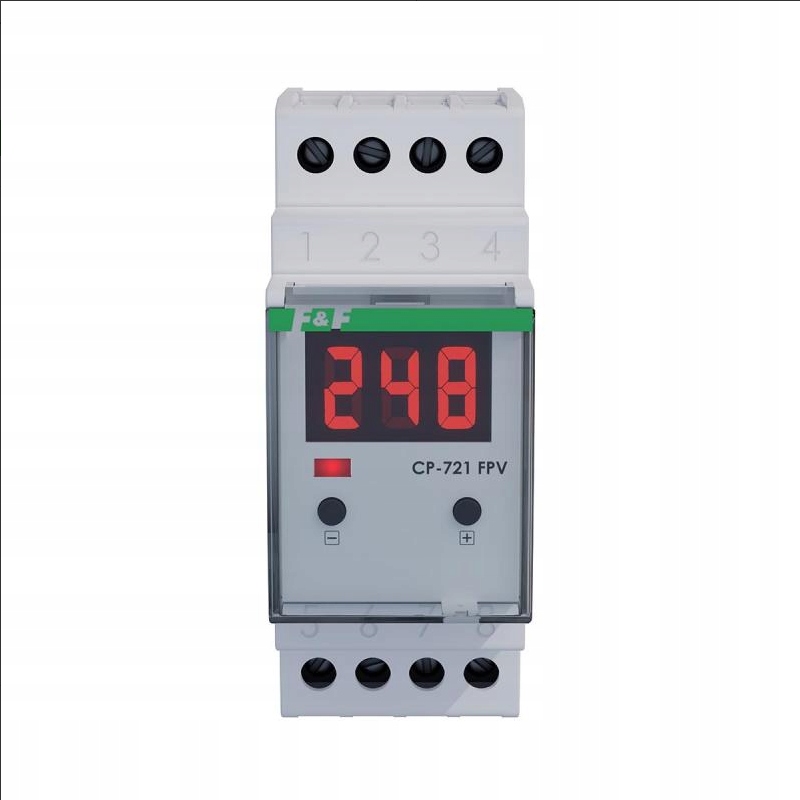

1-fazowy przekaźnik napięciowy CP-721-FPV dedykowany jest do pracy w instalacjach fotowoltaicznych.

W przypadku wykrycia przekroczenia zadanego poziomu napięcia włączy się przekaźnik wyjściowy za pomocą którego można załączyć dodatkowy odbiornik (np. bojler) zwiększając w ten sposób samozdat za pomocą dodatkowej energii w instalacji domowej i zmniejszając ryzyko wyłączenia się falownika fotowoltaicznego z powodu zbyt wysokiego napięcia sieciowego.

Funkcje jednofazowego przekaźnika napięciowego CP-721-FPV

• Obwód wyjściowy załączany przy przekroczeniu napięcia, wyłączany po spadku napięcia;
• Precyzyjna nastawa napięcia załączenia;
• Programowane opóźnienie załączenia i wyłączenia przekaźnika;
• Programowana histereza napięciowa wyłączenia przekaźnika;
• Bezpośrednie sterowanie obciążeniem do 16 A;
• Wyświetlacz LED do bieżącej kontroli napięcia.

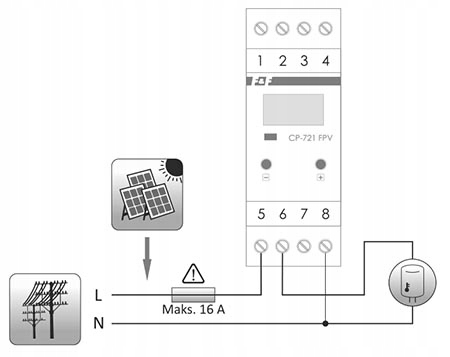

Zmień działanie

Przekaźnik CP-721-FPV w trybie ciągłym monitoruje napięcie w sieci zasilającej, zmierzona wartość napięcia wskazywana jest na wyświetlaczu znajdującym się na froncie urządzenia.

W przypadku wykrycia przekroczenia przez napięcie zadanego poziomu Uon rozpoczyna się odmierzanie czasu przekroczenia napięcia.

Włączenie przekaźnika sygnalizowane jest zapaleniem żółtej kontrolki LED znajdującej się poniżej wyświetlacza.

Warunkiem wyłączenia przekaźnika jest spadek napięcia sieciowego poniżej wartości (Uon – hys), przy czym napięcie to musi utrzymywać się poniżej zadanego poziomu przez czas ustawiony w parametrze tof.

Przekaźnik wyposażony jest w zabezpieczenie termiczne chroniące urządzenie przed przekroczeniem bezpiecznej temperatury wewnątrz urządzenia.

Warunkiem powrotu do normalnego trybu pracy jest:

– obniżenie temperatury wewnątrz obudowy do bezpiecznego poziomu,

– upłynięcie 10 minut od momentu spadku temperatury (stan ten sygnalizowany jest naprzemiennym wyświetlaniem komunikatu o błędzie i czas pozostałego do skasowania alarmu).

• Typ: jednofazowy
• Napięcie zasilania: 150÷300 V AC
• Napięcie załączenia styku: 245÷265 V/krok 1 V
• Histereza wyłączenia styku: 1÷10 V/krok 0,5 V
• Opóźnienie załączenia styku: 0÷999 s/krok 1 s
• Opóźnienie wyłączenia styku: 0÷999 s/krok 1 s
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO
• Separacja styku: TAK
• Sygnalizacja stanu styku: LED czerwona
• Wyświetlacz: 3 × segmentowy LED 5 × 9 mm
• Dokładność pomiaru: ±1 V
• Przyłącze: zaciski śrubowe 2,5 mm² (linka); zaciski śrubowe 4,0 mm² (drut)
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
