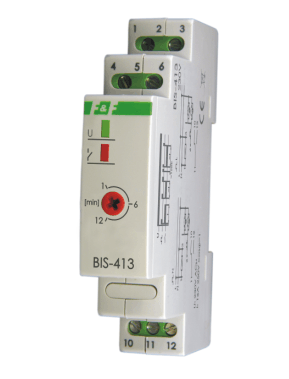

F&F Przekaźnik bistabilny BIS-413I z wyłącznikiem czasowym na szynę DIN on/off 230V 16A InRush160A/20ms styki 1P zaciski śrubowe 1 moduł

Przekaźnik bistabilny BIS-413I z wyłącznikiem czasowym na szynę DIN on/off 230V 16A InRush160A/20ms styki 1P zaciski śrubowe 1 moduł

• Wersja przekaźnika „i” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

Przeznaczenie

• Elektroniczny bistabilny przekaźnik impulsowy BIS-413 jest urządzeniem umożliwiającym załączenie/wyłączenie oświetlenia lub innego urządzenia na zadany okres czasu lub na stałe.
• Sterowanie pracą urządzenia odbywa się poprzez jeden lub kilka połączonych równolegle wyłączników chwilowyych (dzwonkowych).

Działanie

• Załączenie zasilania przekaźnika sygnalizowane jest poprzez świecenie diody LED.
• Czerwona dioda LED sygnalizuje stan pracy urządzenia.

Wersja 230V:

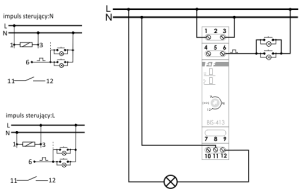

• Krótkie naciśnięcie przycisku chwilowego (dzwonkowego) powoduje załączenie przekaźnika i zamknięcie styku pomiędzy wyjściami 11 i 12.
• Przekaźnik wyłączy się i otworzy styk 11-12 po upływie zadanego czasu t, lub po ponownym naciśnięciu wyłącznika chwilowego.
• Stan załączenia przekaźnika na zaprogramowany okres czasu sygnalizowany jest poprzez mruganie czerwonej diody LED.
• Długie, trwające minimum 2 sekundy, naciśnięcie przycisku chwilowego powoduje załączenie przekaźnika na stałe, co sygnalizowane jest ciągłym świeceniem czerwonej diody LED.
• Wyłączenie przekaźnika nastąpi dopiero po ponownym naciśnięciu przycisku chwilowego (lub po zaniku napięcia zasilania).

UWAGA!

• BIS-413 230V może współpracować z wyłącznikami podświetlanymi.

Dane techniczne

Instrukcja
