Przekaźnik bistabilny BIS-412i grupowy hotelowy

• Na szynę 35 mm.
• Z wejściami sterującymi ZAŁĄCZ WSZYSTKO i WYŁĄCZ WSZYSTKO
• Wersja przekaźnika „i” jest ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

Przeznaczenie

• Elektroniczny bistabilny przekaźnik impulsowy BIS-412 i BIS-412i przeznaczony jest do pracy w układzie grupowym.
• Pojedynczy przekaźnik pozwala na załączenie i wyłączenie sterowanego odbiornika po każdorazowym impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) sterowania lokalnego.
• Układ grupowy pozwala na wyłączenie lub włączenie przyciskami sterowania centralnego wszystkich odbiorników podłączonych do poszczególnych przekaźników.

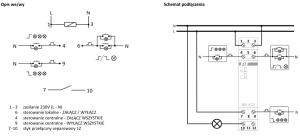

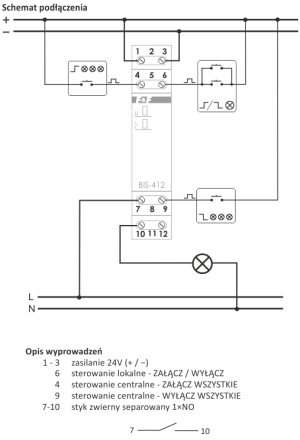

Działanie
Sterowanie lokalne

• Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem jednego, dowolnego przycisku chwilowego z grupy sterowania lokalnego.
• Styk przekaźnika przełączany jest w pozycję 7-10.
• Po następnym impulsie nastąpi wyłączenie odbiornika (styk powraca do pozycji 7-12).

Sterowanie centralne

• WYŁĄCZ WSZYSTKIE - po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego nastąpi wyłączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-12.
• ZAŁĄCZ WSZYSTKIE - po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego nastąpi włączenie wszystkich odbiorników (bez względu na ich stan - wyłączenia czy załączenia) sterowanych indywidualnie poszczególnymi przekaźnikami. Styk w każdym przekaźniku zostanie przełączony w pozycję 7-10.

UWAGA!

• BIS-412 230V i BIS-412i 230V mogą współpracować z przyciskami podświetlanymi (ΣI<5mA).
• BIS-412 24V i BIS-412i 24V nie mogą współpracować z przyciskami podświetlanymi.

 Dane techniczne
