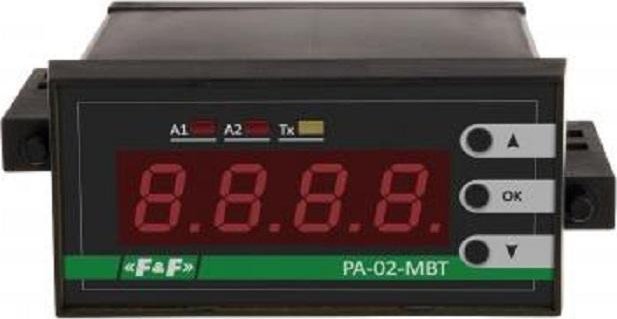

F&F Panelowy przetwornik sygnałów PA-02-MBT

Panelowy przetwornik sygnałów PA-02-MBT – Precyzyjna kontrola sygnałów

Panelowy przetwornik sygnałów PA-02-MBT to nowoczesne urządzenie, które umożliwia skalowanie sygnałów w zakresie od 0 do 20 mA oraz od 0 do 10 V. Jego kompaktowe wymiary 36×72 mm sprawiają, że doskonale sprawdza się w automatyce budynkowej oraz w przemyśle, gdzie wymagana jest precyzyjna kontrola parametrów.

Kluczowe funkcje przetwornika PA-02-MBT

Przetwornik PA-02-MBT wyróżnia się możliwością separacji styku oraz konfiguracją styków w układzie 2 × NO/NC. Na przednim panelu znajdują się diody sygnalizujące stan alarmów oraz komunikację Modbus, co znacznie ułatwia monitorowanie jego działania. Dodatkowo, urządzenie wyposażone jest w 4-cyfrowy wyświetlacz LED o wysokości cyfr 14 mm, co zapewnia doskonałą czytelność odczytów.

Zdalna konfiguracja i komunikacja Modbus RTU

Dzięki zastosowaniu magistrali Modbus RTU, przetwornik PA-02-MBT umożliwia zdalną konfigurację oraz odczyt mierzonych parametrów. To innowacyjne rozwiązanie pozwala na łatwe integrowanie urządzenia w istniejące systemy automatyki, co zwiększa jego funkcjonalność i elastyczność w zastosowaniach przemysłowych.

Alarmy i ich konfiguracja w przetworniku PA-02-MBT

Panelowy przetwornik sygnałów PA-02-MBT oferuje możliwość ustawienia dwóch niezależnych alarmów, które mogą sterować przekaźnikami. Użytkownicy mają możliwość dostosowania histerezę alarmów w zakresie od 1 do 9999 oraz ustawienia dolnych i górnych progów alarmów, co pozwala na precyzyjne dostosowanie do specyficznych potrzeb aplikacji.

Wymiary i montaż panelowy

Urządzenie PA-02-MBT zostało zaprojektowane do montażu na tablicy, a jego wymiary wynoszą 72 × 36 × 72 mm. Otwór montażowy ma rozmiar 66 mm × 66 mm, co ułatwia instalację. Stopień ochrony IP20 zapewnia odpowiednią ochronę przed dostępem ciał obcych.

Specyfikacja techniczna przetwornika sygnałów PA-02-MBT

• Kod produktu: MAX-PA-02-MBT
• Typ: przetwornik sygnałów
• Napięcie zasilania: 9÷30 V AC/DC
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: TAK
• Wejście pomiarowe: separowane 0÷20 mA/0÷10 V
• Histereza alarmów: 1÷9999
• Dolny próg alarmów: -999÷9998
• Górny próg alarmów: -998÷9999
• Opóźnienie alarmów: 0 s÷180 s
• Wyświetlacz: 4-cyfrowy LED (wysokość cyfry 14 mm)
• Dokładność pomiaru: 1%
• Protokół komunikacyjny: MODBUS RTU
• Prędkość: ustawiana 1200÷115200 bit/s
• Bity danych: 8
• Bity stopu: 1 lub 2
• Bity parzystości: EVEN / ODD / NONE
• Prąd obciążenia przekaźnika: 6 A
• Maksymalny pobór prądu: 100 mA
• Przyłącze: zaciski śrubowe 1,5 mm²
• Moment dokręcający: 0,4 Nm
• Temperatura pracy: -10÷40°C
• Wymiary: 72 × 36 × 72 mm
• Otwór montażowy: 66 mm × 66 mm
• Montaż: tablica
• Stopień ochrony: IP20
