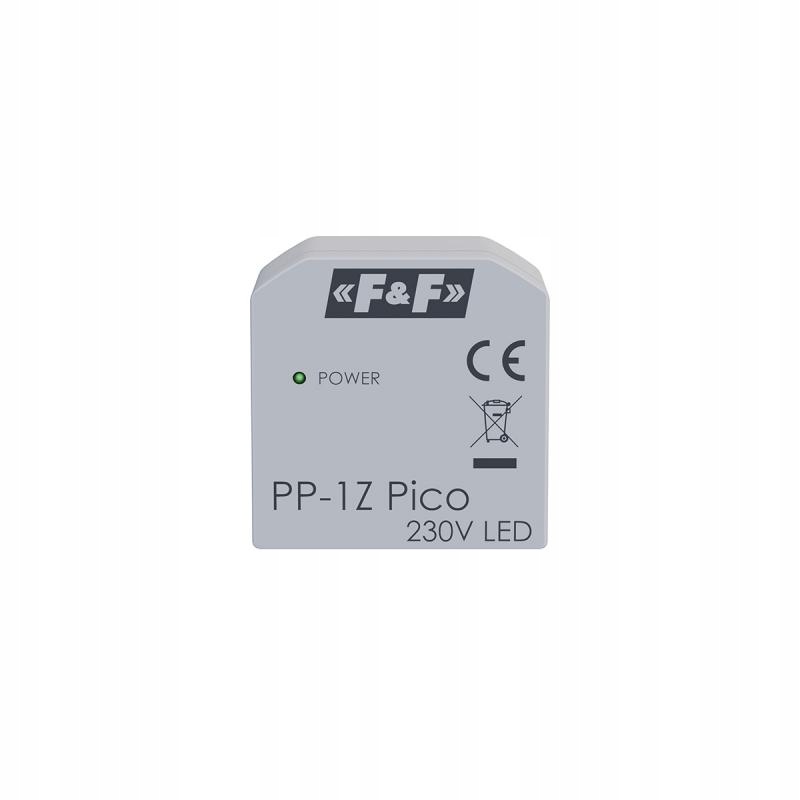

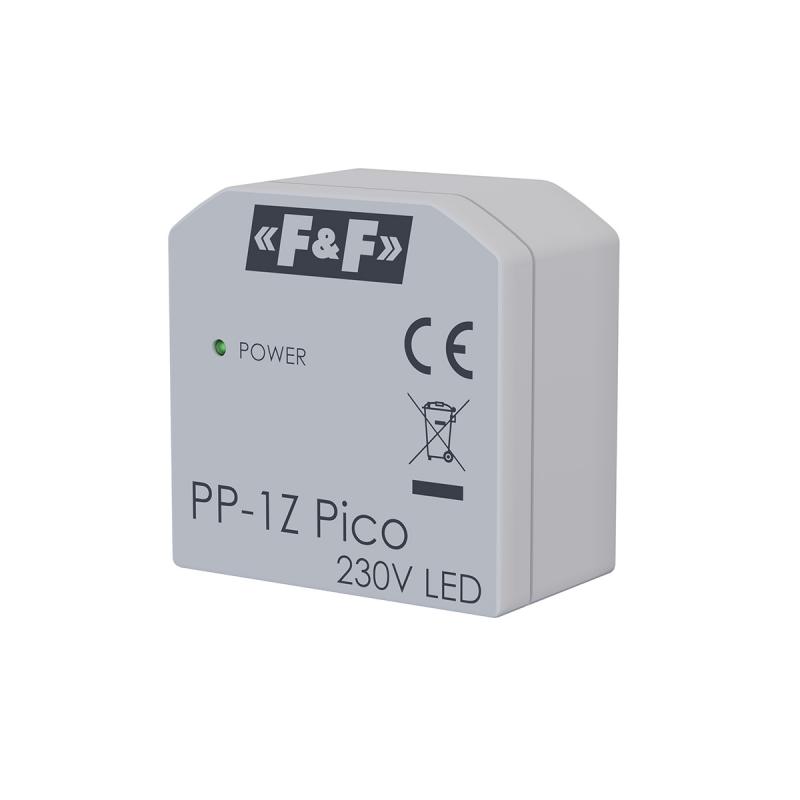

Mały elektromagnetyczny przekaźnik PP-1Z-LED Pico

OPIS PRODUKTU

Wersja z symbolem „LED” jest wyposażona w styk przystosowany do działania z urządzeniami o dużym prądzie startowym, takimi jak: lampy LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

DZIAŁANIE

Zastosowanie napięcia zasilającego na styki 1-3 powoduje włączenie przekaźnika (zamknięcie styku między zaciskami 5-6). Po zaniku napięcia zasilającego styk zostaje otwarty.

Cewka przekaźnika jest zasilana napięciem 230 V, a styk przekaźnika jest odizolowany galwanicznie od zasilania cewki przekaźnika.

DANE TECHNICZNE

• Napięcie zasilania: 100÷265 V AC
• Maksymalny prąd obciążenia AC-1: 16 A (120 A/20 ms)
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 1 × NO
• Separacja styku: TAK
• Trwałość mechanicznego połączenia: min. 5x10⁶ cykli
• Złącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Moc zużywana: 0,15 W w stanie czuwania /0,6 W w pracy
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 35×36×19 mm
• Montaż: w puszce podtynkowej Ø60
• Stopień ochrony: IP20
