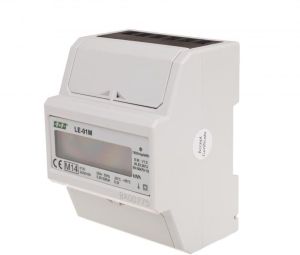

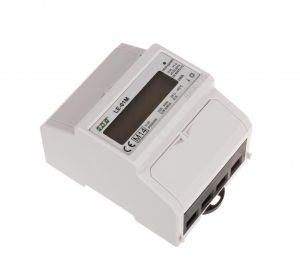

F&F Licznik zużycia energii elektrycznej RS-485 jednofazowy (LE-01M)

Licznik zużycia energii elektrycznej RS-485 jednofazowy (LE-01M)

Opis:

Wskaźnik LE-01M pod wpływem przepływającego prądu i przyłożonego napięcia dokonuje precyzyjnego pomiaru ilości pobieranej energii elektrycznej.

Pobór energii  sygnalizowany jest poprzez miganie diody LED (1600 imp/kWh), a jej wartość wskazywana jest przez wyświetlacz LCD.

Cyfry po przecinku oznaczają setne części kWh (0.01 kWh = 10 Wh).
Komunikacja ze wskaźnikiem pracującym jako urządzenia typu SLAVE odbywa się zgodnie ze standardem Modbus RTU przez port szeregowy RS-485.

Odczytane wartości rejestrów po przeliczeniu  dają wynik w kWh zgodny ze wskazaniami na wyświetlaczu wskaźnika.

Każdy ze wskaźników identyfikowany jest poprzez unikalny adres nadawany przez użytkownika.

Dane techniczne:

Typ jednofazowy
Porty RS-485
Protokół komunikacyjny MODBUS RTU
Zgodność Dyrektywa MID 2014/32/EU
Napięcie odniesienia 230 V AC ±30%
Prąd bazowy 10 A
Prąd maksymalny 100 A
Minimalny prąd mierzony 0,04 A
Dokładność pomiaru zgodnie z IEC61036 klasa 1
Pobór własny licznika 10 VA; 2 W
Zakres wskazań liczydła 0÷99999,99 kWh
Stała licznika (0,625 Wh/imp) 1600 imp/kWh
Sygnalizacja sczytywania LED czerwona
Wyjście impulsowe SO+ SO- otwarty kolektor
Napięcie podłączenia SO+ SO- maks. 27 V DC
Prąd podłączenia SO+ SO- maks. 27 mA
Czas impulsu SO+ SO- 34÷80 ms
Przyłącze zaciski śrubowe 25 mm²
Wymiary 4,5 modułu (75 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
