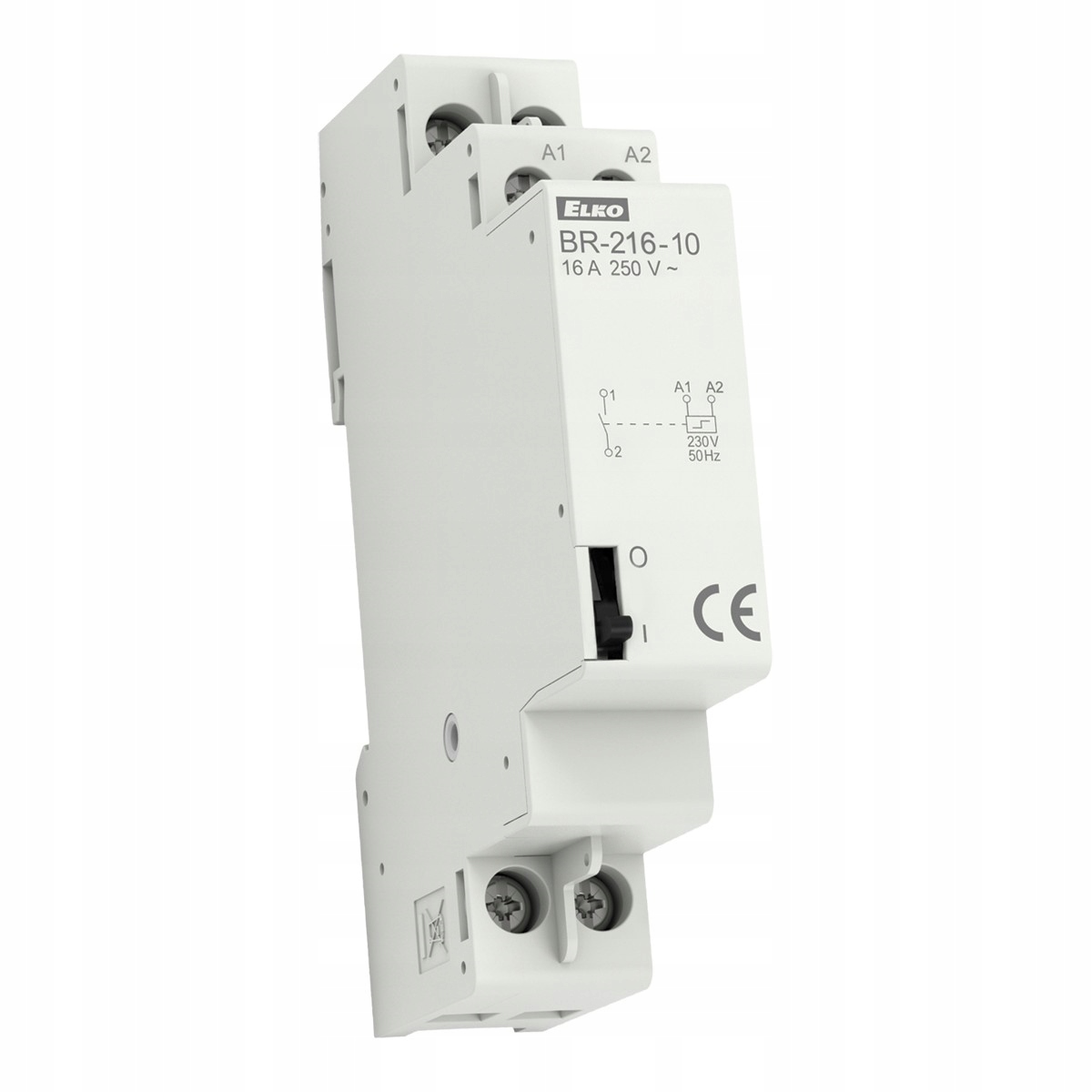

Przekaźnik dwustanowy 440V Ith 16A 1NO

⭐️⭐️⭐️⭐️⭐️

➡️ Szybsza i prostsza instalacja dzięki dowolnej liczbie przycisków, które można połączyć równolegle za pomocą dwóch kabli, co jest praktycznym rozwiązaniem zamiast stosowania przekaźników zmiennej i krzyżowej.

➡️ Oszczędności w ilości używanych kabli, a w przypadku obwodu sterującego również możliwość użycia cienkich kabli o mniejszej średnicy, gdzie pobór mocy jest minimalny w porównaniu z obwodem zasilającym.

➡️ Stan przekaźnika dwustanowego zmienia się krótkim impulsowym sygnałem, co powoduje, że przekaźnik zużywa minimalną moc w stanie stabilnym i działa bezgłośnie.

➡️ Przekaźnik może być ręcznie sterowany za pomocą dźwigni na panelu (Wł/Wył), która służy również jako wskaźnik stanu styków.

➡️ Specyfikacja techniczna:

✔️ Główny obwód (styk):

- voltage isolation rating (Ui): 440 V,

- thermal current (Ith): 16 A,

- number of contacts: 1

- contact configuration (make/break): 10,

- rated operational power (Pe): "Download" tab,

- contact reliability: >10 V, >100 mA,

- max. short-circuit protection gL/gG (Iv) - coordination type 1: 16 A,

- rated impulse withstand voltage (Uimp): 4 kV,

- overload resistance current: 10s: 48 A,

- connected wire/cable cross-section: 1 to 10 mm2,

- max. tightening torque: 1.2 Nm,

✔️ Control circuit (coil):

- rated control voltage: AC 230V 120V,

- rated frequency: 50 Hz,

- pulse length: min. 50 ms/max. 1 h,

- time between two pulses (control voltage): min. 150 ms,

- max. load of illuminated buttons (incandescent, LED, ...): 2.5 mA ,

- connected wire/cable cross-section: 1 to 4 mm2,

- max. tightening torque: 0.6 Nm,

✔️ Other data:

- mounting: DIN rail, TH35 (IEC/EN 60715),

- max. number of switches next to each other: unlimited ,

- protection: IP20,

- operating temperature: -25 to +55 ˚C (>55 to +70 with max. pulse length - 1 min.),

- storage temperature: -30 to +80 ˚C,

- electric control (coil) disconnect by switch: no,

- standards: IEC/EN 60669-2-2.

Detailed device description available in the "Download" tab
