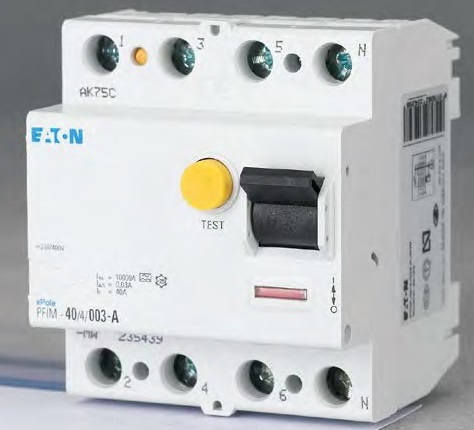

Eaton Wyłącznik różnicowoprądowy PFIM-40/4/003 4P 40A 0,03A typ AC - 235410

Wyłącznik różnicowoprądowy PFIM-40/4/003 4P 40A 0,03A typ AC - 235410

• Zaciski windowe / szynowe z góry i z dołu
• Przy zamontowanym oszynowaniu swobodny dostęp do zacisków
• Styki pomocnicze Z-HK i Z-NHK mocowane z boku
• Wskaźnik ustawienia zestyków czerwony / zielony
• Możliwość zastosowania ze zwykłymi oprawami oświetleniowymi z i bez elektronicznego zapłonu maks. 20 sztuk na 1 fazę
• Położenie wyłącznika dowolne
• Kierunek zasilania - dowolny
• Wyzwalanie niezależne od napięcia sieci.

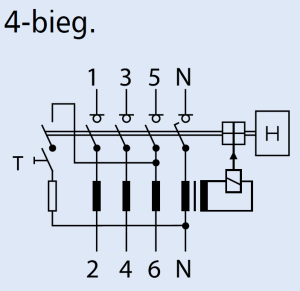

• Wyłącznik 4-biegunowy może być zastosowany jako 3-biegunowy, należy wykorzystać zaciski 1-2, 3-4 i 5-6 (+ mostek szynowy)
• Wyłącznik 4-biegunowy może być zastosowany jako 2-biegunowy, należy wykorzystać zaciski 5-6 i N-N
• Wyłącznik powinien być sprawdzany co miesiąc przez naciśnięcie przycisku „Test”, wyłącznik musi wówczas zadziałać
• Funkcją testu sprawdzamy zadziałanie wyłącznika ochronnego na prąd różnicowy, nie zastąpi to pomiaru rezystancji uziemienia RE oraz rezystancji izolacji przewodów

Dane techniczne:

• ilość biegunów: 4
• napięcie znamionowe: 400V 50Hz
• prąd znamionowy: 40A
• znamionowa zdolność zwarciowa: 1kA
• odporność na udar prądowy: 0.25kA
• wytrzymałość zwarciowa kA: 10
• czułość: AC

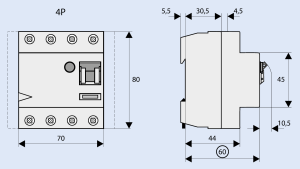

• głębokość wbudowania: 69.5mm
• montaż: szyna TS35
• stopień ochrony: IP20
