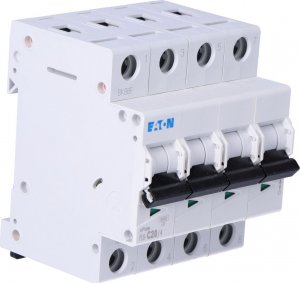

ZASTĄPNIK NADPRĄDOWY EATON 3-FAZ 4P 20A 400V~ CHARAKTERYSTYKA C 166522

• Producent: EATON/MOELLER
• Seria produktowa: Eaton xPole
• Oznaczenie handlowe: PL6-C20/4 166522
• Rodzaj: wyłączniki nadprądowe
• Liczba biegunów: 4P
• Liczba modułów 18mm: 4
• Charakterystyka: C
• Prąd znamionowy In: 20 A
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Napięcie znamionowe Un: 400 V~
• Minimalne napięcie pracy Ubmin: 12 V~
• Wskaźnik wyzwolenia: tak
• Wytrzymałość mechaniczna (liczba cykli): 8000
• Montaż: szyna 35 mm (TH35/DIN)
• Sposób podłączenia: zacisk szynowy/windowy
• Maks. przekrój przewodów podłączeniowych: 25 mm²
• Stopień ochrony: IP20
• Występ urządzenia: 60 mm (71 mm z dźwignią)
• Wymiary (szer. × wys. × gł.): 70×80×76,5 mm
• Normy: PN-EN 60898-1

CHARAKTERYSTYKA OGÓLNA:

Zastępczy wyłącznik nadprądowy PL6 xPole jest urządzeniem ochronnym wyposażonym w wyzwalacz termiczny i elektromagnetyczny, który jest dostępny w wersjach 1-, 2-, 3-, 4-, 1+N i 3+N biegunowych. Wyłączniki PL6 są kompatybilne z aplikacjami AC i DC do 48 V o prądach znamionowych od 0,16 A do 63 A i są dostępne z charakterystyką wyzwalania B, C i D. Ich zdolność łączeniowa wynosi do 6 kA.

• Znamionowa zwarciowa zdolność łączeniowa 6 kA wg IEC/EN 60898-1
• Dopasowane są konturem oraz wyglądem zewnętrznym do wyłączników różnicowoprądowych serii CFI6, CKN6
• Wysoka selektywność w stosunku do poprzedzającego zabezpieczenia topikowego dzięki niewielkiej energii przepuszczanej
• Zaciski przyłączeniowe windowe: górne i dolne
• Możliwość oszynowania z góry i z dołu
• Możliwość zamocowania styków pomocniczych Z-AHK i Z-NHK z lewej strony
• Możliwość dobudowy z boku wyzwalacza wzrostowego ZP-ASA i wyzwalacza podnapięciowego Z-USA.
• Spełniają wymagania koordynacji izolacji, odstęp zestyków ≥ 4 mm, dla pewniejszego elektrycznego rozłączenia
• Podłączenie zasilania dowolne (z góry lub z dołu)
• Maksymalne napięcie stałe do 48 V DC (na biegun)
• Na wyższe napięcie stałe używać CLS6-DC
• Optyczny wskaźnik załączenia
• Możliwość zastosowania przemysłowego
