Brymen Multimetr profesjonalny TRMS, Temp, dual LCD, USB, BM827s Brymen

Multimetr profesjonalny TRMS, Temp, dual LCD, USB, BM827s Brymen

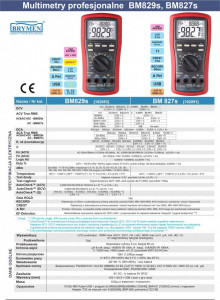

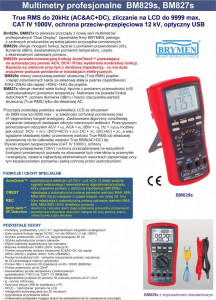

 Karta katalogowa

 Instrukcja

• Dane techniczne multimetru BM827s Brymen

• • • • Cechy szczególne i funkcje specjalne:
        • Automatyczna/ręczna zmiana zakresów pomiarowych
        • TrueRMS - Pomiar rzeczywistej wartości skutecznej
        • Pomiar temperatury dwukanałowy
        • DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
        • Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
        • RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
        • MAX/MIN - rejestracja i odczyt wartości maks. i min. z pomiarów
        • CREST: rejestracja wartości szczytowych MAX, MIN impulsów
        • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
        • Komunikacja z komputerem PC za pomocą interfejsu USB
        • Sygnalizacja nieprawidłowych połączeń
      • POMIARY I DOKŁADNOŚCI
      •

        • Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH
        • Współczynnik temperaturowy: nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 45°C)
      •

      • Test ciągłości

        Zakres min. wykrywalności R [Ω]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
        20	300	600	600

      • • Czas odpowiedzi 100ms
      •

      • DCV - napięcie stałe

        Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        60m	0,01m	0,12	2	10M	50p	600	600
        600m	0,1m	0,06	2	10M	80p	600	600
        60m	0,01m	0,12	2	10M	50p	600	600
        999,9m	0,1m	0,08	2	10M	50p	1450	1050
        9,999	0,001	0,08	2	10M	50p	1450	1050
        99,99	0,01	0,08	2	10M	50p	1450	1050
        999,9	0,1	0,08	2	10M	50p	1450	1050

      • • NMRR - Współczynnik tłumienia sygnału nałożonego: 60dB lub więcej dla 50/60Hz +-0,1%
        • CMRR - Współczynnik tłumienia sygnału wspólnego: 110dB lub więcej dla 50/60Hz (Rs=1k Ω)
      •

      • ACV - napięcie przemienne

        Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        60m	0,01m	0,5	3	50	60	10M	50p	600	600
        600m	0,1m	0,5	3	50	60	10M	80p	600	600
        9,999	0,001	0,5	3	50	60	10M	50p	1450	1050
        99,99	0,01	0,5	3	50	60	10M	50p	1450	1050
        999,9	0,1	0,5	3	50	60	10M	50p	1450	1050
        60m	0,01m	0,8	4	40	500	10M	50p	600	600
        600m	0,1m	0,8	4	40	500	10M	80p	600	600
        9,999	0,001	1,0	4	40	500	10M	50p	1450	1050
        99,99	0,01	1,0	4	40	500	10M	50p	1450	1050
        999,9	0,1	2,0	4	40	500	10M	50p	1450	1050
        60m	0,01m	2,0	3	500	1k	10M	50p	600	600
        600m	0,1m	2,0	3	500	1k	10M	80p	600	600
        9,999	0,001	1,0	4	500	1k	10M	50p	1450	1050
        99,99	0,01	1,0	4	500	1k	10M	50p	1450	1050
        999,9	0,1	2,0	4	500	1k	10M	50p	1450	1050
        60m	0,01m	2,0	3	500	1k	10M	50p	600	600
        600m	0,1m	2,0	3	500	1k	10M	80p	600	600
        9,999	0,001	1,0	4	500	1k	10M	50p	1450	1050
        99,99	0,01	1,0	4	500	1k	10M	50p	1450	1050
        999,9	0,1	2,0	4	500	1k	10M	50p	1450	1050
        60m	0,01m	2,0	3	1k	3k	10M	50p	600	600
        600m	0,1m	2,0	3	1k	3k	10M	80p	600	600
        9,999	0,001	3,0	4	1k	3k	10M	50p	1450	1050
        99,99	0,01	3,0	4	1k	3k	10M	50p	1450	1050
        999,9	0,1	3,0	4	1k	3k	10M	50p	1450	1050
        60m	0,01m	2,0	3	3k	20k	10M	50p	600	600
        600m	0,1m	2,0	3	3k	20k	10M	80p	600	600
        9,999	0,001	3dB	–	3k	20k	10M	50p	1450	1050
        99,99	0,01	3dB	–	3k	20k	10M	50p	1450	1050
        999,9	0,1	–	–	3k	20k	10M	50p	1450	1050

      • • Współczynnik szczytu:
          • CF
          • CF
        • CMRR - Współczynnik tłumienia sygnału wspólnego: 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)
      •

      • DCA - prąd stały

        Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
        600u	0,1u	0,2	4	80	600	1
        6000u	1u	0,2	4	80	600	1
        60m	0,01m	0,2	4	1,5	600	1
        600m	0,1m	0,2	4	1,5	600	1
        6	0,001	0,2	4	0,02	600	10
        10	0,01	0,2	4	0,02	600	10

      • • • 10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie
      •

      • Prąd DCA+ACA

        Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Czestotliwość max. [Hz]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
        600u	0,1u	0,6	3	50	60	80	600	1
        6000u	1u	0,6	3	50	60	80	600	1
        60m	0,01m	0,6	3	50	60	1,5	600	1
        600m	0,1m	1,0	3	50	60	1,5	600	1
        6	0,001	0,8	6	50	60	0,02	600	10
        10	0,01	0,8	6	50	60	0,02	600	10
        600u	0,1u	0,8	4	40	1k	80	600	1
        6000u	1u	0,8	4	40	1k	80	600	1
        60m	0,01m	0,8	4	40	1k	1,5	600	1
        600m	0,1m	1,0	4	40	1k	1,5	600	1
        6	0,001	0,8	6	40	1k	0,02	600	10
        10	0,01	0,8	6	40	1k	0,02	600	10

      • • Współczynnik szczytu:
          • CF
          • CF
        • • 10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie
      •

      • Rezystancja

        Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        600	0,1	0,1	3	1,2	600	600
        6k	0,001k	0,1	3	1,2	600	600
        60k	0,01k	0,1	3	1,2	600	600
        600k	0,1k	0,1	3	1,2	600	600
        6M	0,001M	0,4	3	1,2	600	600
        60M	0,01M	1,5	5	1,0	600	600
        99,99n (S)	0,01n (S)	0,8	10	1,2	600	600

      •

      • Pojemność

        Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
        60n	0,01n	0,8	3	600	600
        600n	0,1n	0,8	3	600	600
        6u	0,001u	1,0	3	600	600
        60u	0,01u	2,0	3	600	600
        600u	0,1u	3,5	5	600	600
        6m	0,001m	5,0	5	600	600
        25m	0,01m	6,5	5	600	600

      • • • Dokładność dla kondensatorów warstwowych lub lepszych
      •

      • Częstotliwość

        Zakres [Hz]	Dokładność	Czułość	Funkcja
        5-1M	0,004%+4c	2,5V (prostokąt)	DCmV-Logic
        15-50k	0,04%+4c	60mV	40mV
        15-50k	0,04%+4c	600mV	60mV
        15-1k	0,04%+4c	999,9mV	0,5V
        15-10k	0,04%+4c	9,999V	2,5V
        15-10k	0,04%+4c	99,99V	25V
        15-10k	0,04%+4c	999,9V	100V
        15-3k	0,04%+4c	600 μA	45 μA
        15-3k	0,04%+4c	6000 μA	600 μA
        15-3k	0,04%+4c	60mA	40mA
        15-3k	0,04%+4c	600mA	60mA
        15-3k	0,04%+4c	6A	4A
        15-3k	0,04%+4c	10A	6A

      • Temperatura-

        Wartość min [°C]	Wartość max [°C]	Dokładność [%]	Dokładność [°C]	Zabezpieczenia DCpeak [V]	Zabezpieczenie DC-ACrms [V]
        -50	1000	0,3	2	600	600

      • • • Funkcja pomiaru różnicy temperatur
          • Podane dokładności nie uwzględniają dokładności sond
      •

      • Wypełnienie impulsu

        Zakres [%]	Dokładność	Częstotliwość [Hz]	Czułość
        0-100%	3c/kHz+2c	5-10k	2,5V (prostokąt)

      • • Zabezpieczenie wejścia pomiarowego: przeciążeniowe 600VDC/600VACrms
        • • Czułość określona dla rodzin logicznych 3V i 5V
      •

      • Test diod

        Napięcie rozwartego obwodu (DC)	Prąd pomiarowy	Zakres	Rozdzielczość	Dokładność
        	0,4mA	2V	0,001V	1,0%+1c

      • • Zabezpieczenie wejścia pomiarowego: przeciążeniowe 600VDC/600VACrms
      • Bezdotykowa detekcja pola elektrycznego EF
      •

        • Wskazanie bargrafu

          Wartość napięcia [V]	Wskazanie bargrafu
          10-36V	-
          23-83V	- -
          59-165V	- - -
          124-330V	- - - -
          >250V	- - - - -

    • • Zgodność z normami:
        • • Kat. IV 1000V AC/DC
          • PN-EN61010-1 (druga edycja)
          • UL61010-1 (druga edycja)
          • IEC61010-1 (druga edycja)
          • Kat. IV 300V AC/DC
          • Kat. IV 600V AC/DC
        •

      • Kompatybilność elektromagnetyczna:
        • PN-EN61326-1
        • PN-EN55022
        • PN-EN61000-3-2
        • PN-EN61000-3-3
        • PN-EN61000-4-4
        • PN-EN61000-4-5
        • PN-EN61000-4-2
        • PN-EN61000-4-11
        • PN-EN61000-4-8
        • PN-EN61000-4-6
        • PN-EN61000-4-3
      •

      • Certyfikaty:
        • Oznakowanie CE (bezpieczeństwo i/lub EMC)
        • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
      •

      • Ochrona przeciwprzepięciowa:
        • 12kV (1,2/50us SURGE)
  • DANE OGÓLNE
  •

    • Wyświetlacz:
      • • Wyświetlacz LCD
          • ACV, DCV, Hz, nS: max 9999, mV, DCA, ACA, R, C: max 6000
          • Wyświetlacz podwójny
          • Próbkowanie: 5 razy/s
        • Wskaźnik analogowy - Bargraf
          • Liczba segmentów: 41
          • Próbkowanie: 60 razy/s
      •

    • Zasilanie:
      • Bateryjne
        • bateria 9V (006P, IEC6F22, NEDA1604)
          • 1 szt.
        • Sygnalizacja wyczerpania baterii
      • Automatyczne wyłączenie zasilania: po 30 min. bezczynności
    • Warunki pracy:
      • 0°C÷45°C; wilgotność względna RH
    •

    • Warunki przechowywania:
      • -20°C÷60°C, wilgotność względna RH
    •

    • Maksymalna wysokość pracy:
      • 2000m n.p.m.
    •

    • Wymiary i masa

      Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa [g]
      208	103	64,5	635g

  •

  • Wyposażenie standardowe:
    • Przewody pomiarowe (para)
    • Sonda typu K do pomiaru temperatury
    • Holster ochronny
    • Komplet baterii
    • Instrukcja obsługi
  •

  • Wyposażenie opcjonalne:
    • Sonda temperatury
      • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
    • BMH-01 - wieszak magnetyczny
    • Zestaw USB do komunikacji z komputerem PC
      • Interfejs USB BU-86X [symbol 102043]
  •

  •
