Brymen Multimetr kieszonkowy AC/DC, BM27s

Multimetr kieszonkowy AC/DC, BM27s Brymen

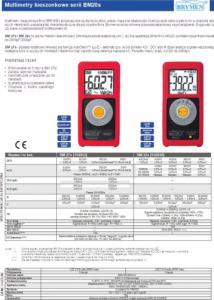

Karta katalogowa

Instrukcja

• Multimetry kieszonkowe firmy BRYMEN przeznaczone są dla hobbystów, jednak mają one właściwości i funkcje spotykane często tylko w znacznie droższych miernikach, posiadają też charakterystyczną dla przyrządów firmy Brymen wysoką ochronę przeciwprzepięciową i na przeciążenie. Mogą więc być też używane w zastosowaniach profesjonalnych.
• BM 27s i BM 22s to jedyne mierniki kieszonkowe z ochroną przeciwprzepięciową (4kV), szybką rejestracją 30ms MAX-HOLD i pomiarem pojemności nawet do 2000µF/3000µF.
• BM 27s - posiada dodatkowo innowacyjną funkcję AutoCheck™ (Lo-Z) - automatyczny wybór pomiaru ACV, DCV albo R dzięki analizie sygnału wejściowego, dostępną tylko w wyższych modelach mierników oraz bezdotykową detekcję napięcia AC. Ponadto mierzy prądy AC/DC do 2000µA.

• Dane techniczne multimetru kieszonkowego BM27s Brymen

• • • Cechy szczególne i funkcje specjalne:
      • Automatyczna zmiana zakresów pomiarowych
      • Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia
      • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
      • Hi-Z - pomiary napięcia o wysokiej impedancji wejścia
      • AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV, rezystancja) w zależności od sygnału wejściowego
    •

    • POMIARY I DOKŁADNOŚCI
    • • Współczynnik temperaturowy: nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)
      • Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%
    •

    • Test ciągłości

      Napięcie rozwartego obwodu [V]	Zakres min. wykrywalności R [Ω]	Zakres max. wykrywalności R [Ω]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
      <0,4	50	300	600	600

    •

    • DCV - napięcie stałe

      Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      6	0,001	0,5	3	833k	90p	600	600
      60	0,01	1,0	5	833k	90p	600	600
      600	0,1	2,0	5	833k	90p	600	600
      600	0,1	1,5	5	5M	90p	600	600

    • • NMRR - Współczynnik tłumienia sygnału nałożonego: 30dB lub więcej dla 50/60Hz
      • CMRR - Współczynnik tłumienia sygnału wspólnego: 100dB lub więcej dla 50/60Hz (Rs=1k Ω)
    •

    • ACV - napięcie przemienne

      Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Czestotliwość min. [Hz]	Częstotliwość max. [Hz]	Impedancja wejściowa [Ω]	Impedancja wejściowa [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      6	0,001	1,5	5	50	60	833k	90p	600	600
      60	0,01	1,5	5	50	60	833k	90p	600	600
      600	0,1	1,5	5	50	60	5M	90p	600	600

    • • CMRR - Współczynnik tłumienia sygnału wspólnego: 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)
    •

    • DCA - prąd stały

      Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      400u	0,1u	1,5	3	3000	600	600
      2000u	1u	1,2	3	3000	600	600

    •

    • ACA - prąd przemienny

      Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Spadek U [V/A]	R bocznika [Ω]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACpeak [V]	Zabezpieczenie ACrms [V]	Bezpiecznik [V]
      400u	0,1u	2,0	3	50	60	3000	–	600	–	600	–
      2000u	0,1u	1,5	3	50	60	–	3000	–	600	–	600

    •

    • Rezystancja

      Zakres [Ω]	Rozdzielczość [Ω]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      600	0,1	2,0	6	0,4	600	600
      6k	0,001k	1,2	6	0,4	600	600
      60k	0,01k	1,0	4	0,4	600	600
      600k	0,1k	1,0	4	0,4	600	600
      6M	0,001M	2,0	4	0,4	600	600

    •

    • Pojemność

      Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
      100n	0,1n	3,5	6	600	600
      1000n	1n	3,5	6	600	600
      10u	0,01u	3,5	6	600	600
      100u	0,1u	3,5	6	600	600
      2000u	1u	3,5	6	600	600

    • • • Dokładność określona dla kondensatorów warstwowych lub lepszych
        • Dokładność poniżej 50nF nie jest określona
    •

    • Częstotliwość

      Zakres [Hz]	Dokładność	Czułość
      10-30k	0,5%+4c	<20V, sinus rms
      10-999,9	0,5%+4c	<600V, sinus rms

    •

    • Test diod

      Napięcie rozwartego obwodu (DC)	Prąd pomiarowy
      <1,6VDC	0,25mA

    • • Zabezpieczenie wejścia pomiarowego
        • przeciążeniowe 600VDC/600VACrms
    • Bezdotykowa detekcja pola elektrycznego EF
      • Wskazanie bargrafu

        Wartość napięcia [V]	Wskazanie bargrafu
        15V-55V	-
        30V-85V	- -
        55V-145V	- - -
        85V-190V	- - - -
        >120V	- - - - -

  • • Producent
      • Brymen
    • Kraj pochodzenia
      • Tajwan
    •

    • Zgodność z normami:
      • • Kat. III 300V AC/DC
        • Kat. II 600V AC/DC
        • CSA C22.2 nr 61010-1-92
        • PN-EN61010-1 (druga edycja)
    • Kompatybilność elektromagnetyczna:
      • PN-EN61326
      • PN-EN61000-4-3
      • PN-EN61000-4-2
    • Certyfikaty:
      • Oznakowanie CE (bezpieczeństwo i/lub EMC)
        • 89/336/EEC
        • CENELEC 73/23/EEC
      • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
    • Ochrona przeciwprzepięciowa:
      • 4kV (1,2/50μs SURGE)

• Dane ogólne multimetru kieszonkowego BM27s Brymen

• • Wyświetlacz:
    • • Wyświetlacz LCD 3 5/6 cyfry, maksymalne wskazanie 6000
        • Próbkowanie: 5 razy/s
  • Zasilanie:
    • Bateryjne baterie typu pastylkowego 3V (CR2032) 1 szt.
      • Sygnalizacja wyczerpania baterii poniżej napięcia ok. 2,4V
    • Automatyczne wyłączenie zasilaniapo 3 min. bezczynności
  • Warunki pracy:
    • 0°C÷40°C; wilgotność względna RH<80% do temp.31°C spadająca liniowo do 50% dla temp.40°C
  • Warunki przechowywania:
    • -20°C÷60°C, wilgotność względna RH<80%
  • Maksymalna wysokość pracy:
    • 2000m n.p.m.
  • Stopień zanieczyszczenia środowiska: 2
  •

  • Wymiary i masa

    Wys. (Dł.) [mm]	Szer. [mm]	Głęb. [mm]	Masa [g]
    113	53	10,2	78g

• Wyposażenie standardowe:
  • Przewody pomiarowe (para)
  • Holster ochronny
  • Komplet baterii
  • Instrukcja obsługi
• Wyposażenie opcjonalne:
  • Pokrowiec
•
