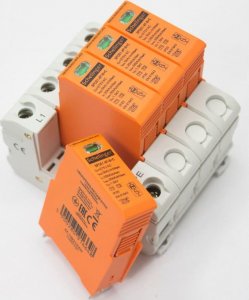

Bemko Ochronnik przepięć 4P 5kA klasa T1+T2 (B+C) SCHELINGER A51-SPD01-4P-B+C
- Rodzaj: Ograniczniki przepięć
- Zobacz pełną specyfikację
Ochronniki przepięć klasy B+C zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz wszelkiego rodzaju przepięciami. Ograniczają przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony. Ich stosowanie nie wymaga używania dławików odsprzęgających. Ochronnik przepięć BC zapewnia skuteczną ochronę komputerów, urządzeń RTV/AGD i innych. Model ochronnika BC posiada budowę modułową oraz sygnalizację zadziałania na przedniej części urządzenia, spełniają wymagania z zakresu ochrony klasy I i II.
Dane techniczne:
- Znamionowe napięcie AC [V]: 275
- Zdolność gaszenia prądu następczego [kA]: 5
- Klasa ochronności: Typ 1+2
- Prąd udarowy (10/350) [kA]: 5
- Graniczny prąd wyłądowczy (8/20us)[kA]: 50kA
- Prąd znamionowy (8/20us)[kA]: 25kA
- Maksymalne napięcie trwałej pracy AC [V]: 275
- Poziom ochrony [kV]: 1,5
- Rozmiar: 4 moduły
- Liczba biegunów: 4
- Przekrój przewodu elastycznego z końcówką tulejkową [mm2]: 35
- Przekrój przewodu sztywnego (jednodrutowy, wielodrutowy) [mm2] : 35
- Maks. przekrój przewodu elastycznego [mm2]: 35
- Sposób montażu: Szyna DIN
- Maks. przekrój przewodu (jedno-/wielodrutowego) [mm2]: 35
Typy / klasy ograniczników przepięć:
Skuteczna obrona przeciwprzepięciowa wymaga wykonania w sposób kaskadowy, tj. wielostopniowy. Z tego względu przy zasilaniu obiektów stosuje się trójstopniowy system ochrony przeciwprzepieciowej. Stanowia go ograniczniki typu 1, 2 i 3 zgodnie z normą PN-EN 61643-11 (dawniej oznaczanę klasą B, C i D, według DIN VDE 0675).
Ogranicznik typu 1
- dawnej klasy B, często nazywany odgromnikiem, służy do ochronny przed przepięciami o wysokiej wartości napięcia, wywoływanymi bezpośrednim albo bliskim uderzeniem pioruna w linię energetyczną. Jego zadaniem jest ograniczenie impulsu napięciowego do wielkości poniżej 4 kV.
Ogranicznik typu 2
- dawnej klasy C, często jest nazywany prosto ochronnikiem. Jego zadaniem jest ograniczenie przepięcia do wartości 1 – 1,5 kV, co zabezpiecza dużą część odbiorników elektrycznych przed przepięciami komutacyjnymi oraz przepięciami zredukowanymi przez ograniczniki przepięć typu 1, ale zagraża jeszcze urządzeniom bardzo czułym na wszelkie przepięcia. Ograniczniki klasy B i C montowane są często w domowych rozdzielniach.
Ochronnik typu 3
- dawnej klasy D, służy do bezpośredniej ochrony wybranych, czułych na wszelkie przepięcia urządzeń. Montowany jest w rozdzielnicy lub za gniazdkiem w puszce elektrycznej, albo bezpośrednio w urządzeniu.
Wszystkie typy ochronników muszą być zamontowane kaskadowo, inaczej cała ochrona przeciwprzepięciowa będzie nieskuteczna. Ochronniki dalszych stopni nie poprzedzone tymi wcześniejszymi nie są w stanie wyeliminować obciążeń cieplnych, jakim odgromniki i bezpieczniki podlegają przy przepływie prądów piorunowych. Bez stopnia poprzedzającego ulegają one zniszczeniu.
Ochronnik OPX-4P-B+C jest urządzeniem typu 1+2 (posiada klasę B+C) dzięki czemu idealnie nadaje się do ochrony instalacji elektrycznej w domach jedno- i wielorodzinnych.
- Rodzaj Ograniczniki przepięć
