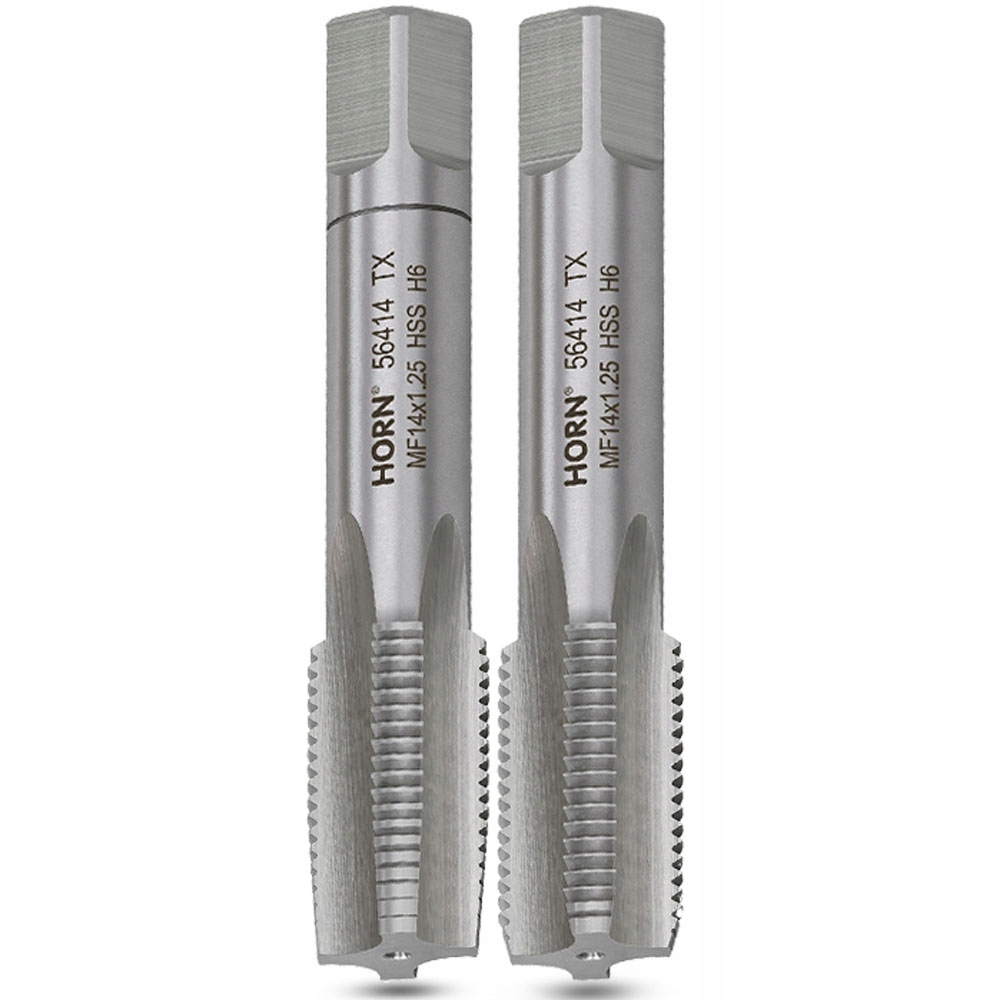

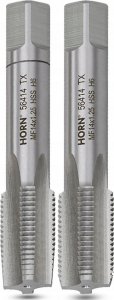

Gwintownik M14x1.25

Gwintowniki M14x1.25 są przeznaczone do ogólnych zastosowań. Idealne do gwintowania otworów przelotowych i nieprzelotowych o głębokości mniejszej niż 2.5d w stalach konstrukcyjnych, węglowych, niskostopowych i staliwach o wytrzymałości do Rm mniejszej niż 600MPa.

Specyfikacja techniczna:

• marka: Horn
• typ gwintu: metryczny zwykły prawoskrętny.
• twardość: 60°HRc (+/-1°).
• ilość rowków wiórowych: 3.
• zarys gwintu: kąt 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

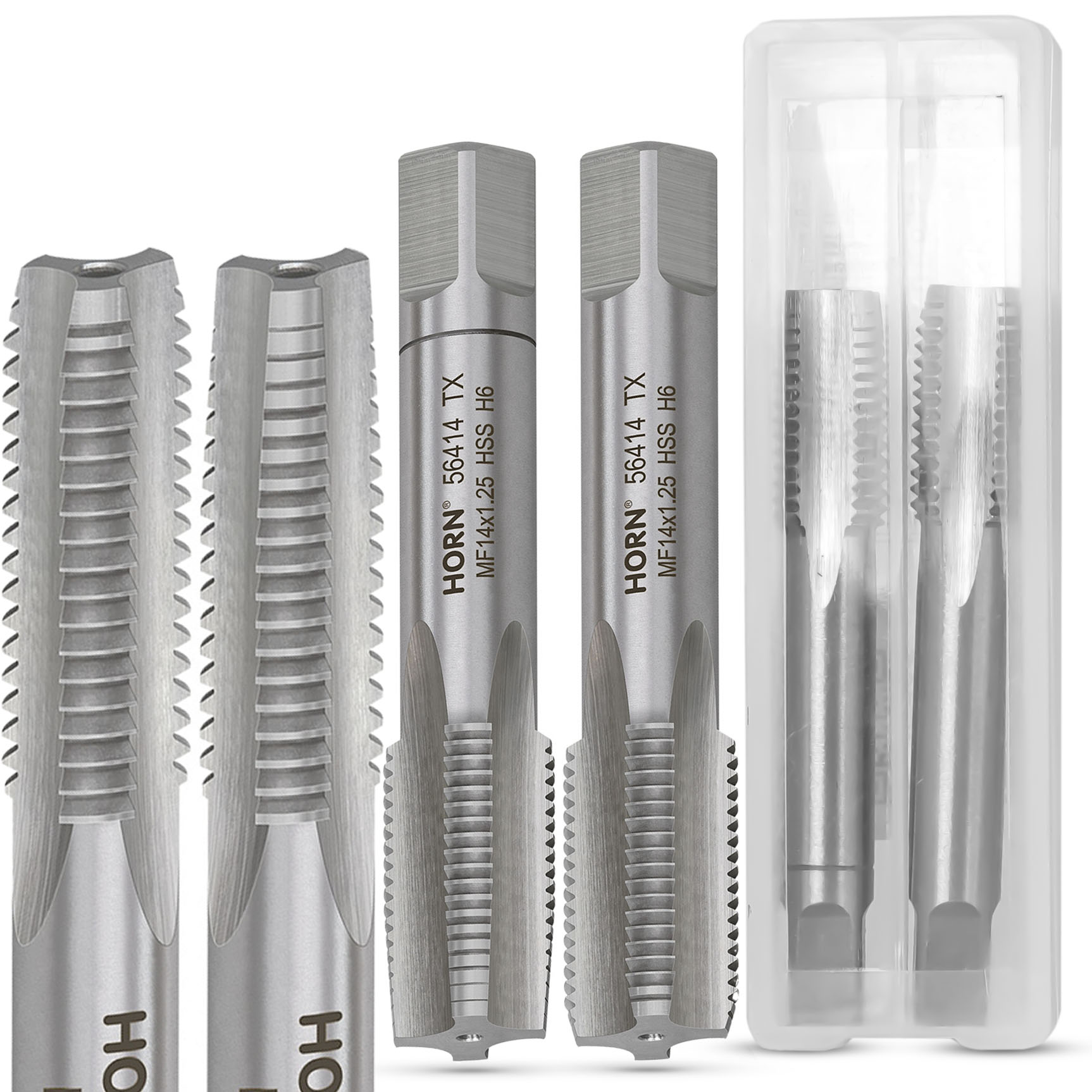

W zestawie:

• gwintownik nr1 (zdzierak)
• gwintownik nr2 (wykańczak)
• dedykowane plastikowe etui

Normy:

• Zgodne z normą: DIN-2181/2P.
• norma gwintu: ISO DIN-13.
• tolerancja gwintu: ISO2 (6H).

Zalecana średnica otworu do gwintowania to ø12.5 mm.

Wymiary (rysunek techniczny):

• gwint (d1): M14.
• skok gwintu (P): 1.25 mm.
• długość części całkowitej (l1): 80 mm.
• długość uchwytu zabieraka (l2): 12 mm.
• średnica uchwytu zabieraka (d2): kwadrat 9.0 mm.
