Zasilacz buforowy Pulsar HPSB-12V5A-C 12V 5A (18Ah)

Wysokiej jakości polski produkt firmy Pulsar!

Cechy zasilacza:

• bezprzerwowe zasilanie DC 13,8V/5A
• szeroki zakres napięcia zasilania AC 200÷240V
• wysoka sprawność 87%
• kontrola ładowania i konserwacji akumulatora
• ochrona akumulatora przed nadmiernym rozładowaniem (UVP)
• prąd ładowania akumulatora 0,5A lub 1A (przełączany zworką)
• zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• sygnalizacja optyczna LED
• zabezpieczenia:

  - przeciwzwarciowe SCP

  - nadnapięciowe OVP

  - przepięciowe (wejście AC)

  - przeciążeniowe OLP

Opis:

Zasilacz buforowy o nazwie Pulsar HPSB-12V5A-C 12V 5A (18Ah) przeznaczony jest do nieprzerwanego zasilania urządzeń wymagających stabilizowanego napięcia 12 V DC (+/-15%).

Zasilacz dostarcza napięcia U=13,8 V DC o wydajności prądowej:

1. Prąd wyjściowy 5A + 0,5A ładowanie akumulatora

2. Prąd wyjściowy 4,5A + 1A ładowanie akumulatora

Sumaryczny prąd odbiorników + akumulator wynosi max. 5,5A.

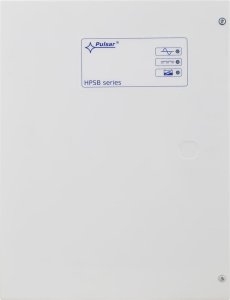

Zasilacz skonstruowany jest w oparciu o moduł zasilacza impulsowego, o wysokiej sprawności energetycznej i umieszczony w obudowie metalowej (kolor RAL 9003) z miejscem na akumulator 18Ah/12V. Obudowa wyposażona jest w mikroprzełącznik sygnalizujący otwarcie drzwiczek (czołówki).

Dane techniczne:

• Typ zasilacza: A (EPS - External Power Source)
• Zasilanie: ~ 200 – 240V AC; 0,5A; 50/60 Hz
• Pobór prądu: 0,8A@230VAC max.
• Moc zasilacza: 76W
• Sprawność: 87%
• Napięcie wyjściowe (nastawy fabryczne): 11V÷13,8V DC – praca buforowa; 9,5V÷13,8V DC – praca bateryjna
• Prąd wyjściowy: 5A + 0,5A ładowanie akumulatora lub 4,5A + 1A ładowanie akumulatora
• Zakres regulacji napięcia wyjściowego: 13,5÷14,5VDC
• Napięcie tętnienia: 100mV p-p max.
• Pobór prądu na potrzeby własne zasilacza (podczas pracy buforowej): 15mA
• Prąd ładowania akumulatora: 1A lub 0,5A (przełączany zworką)
• Zabezpieczenie przed zwarciem SCP: elektroniczne, automatyczny powrót
• Zabezpieczenie przeciążeniowe OLP: 105-150% mocy zasilacza, automatyczny powrót
• Zabezpieczenie w obwodzie akumulatora OLP: bezpiecznik polimerowy (powracalny)
• Zabezpieczenie przepięciowe: warystory
• Zabezpieczenie nadnapięciowe OVP: >19 V (zadziałanie wymaga odłączenia napięcia zasilania na czas ok. 1 min.)
• Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP: U<9,5 V (± 5%) – odłączenie zacisku akumulatora
• Zabezpieczenie antysabotażowe – TAMPER: 1x mikrowyłącznik: styki NC (obudowa zamknięta), otwarcie obudowy 0,5A@50VDC (max.)
• Optyczna sygnalizacja pracy: tak - diody LED na PCB i obudowie zasilacza
• Warunki pracy II klasa środowiskowa, -10 oC÷40 oC; wilgotność względna 20-90% (bez kondensacji)
• Wymiary zewnętrzne obudowy: 237x305x82+8mm (WxHxD)
• Mocowanie (WxH): 205x272mm
• Miejsce na akumulator: 18Ah/12V (215x172x75mm)
• Waga netto/brutto: 1,8kg/ 1,9kg
• Klasa ochronności przeciwporażeniowej: I (pierwsza) - wymaga przewodu ochronnego
• Złącza - zasilanie: Φ0,63÷2,5 I/O PCB : Φ0,41÷1,63, wyjścia akumulatora: 6,3F-2,5/40cm.

• Obudowa posiada dystans od ściany (podłoża) w celu prowadzenia okablowania - 8 mm; chłodzenie zasilacza: konwekcyjne
