Przetwornica ASUC-100-AD0-OF ATTE

Konwerter podnoszący napięcie, 12...48V 100W moduł do montażu w przestrzeni kablowej

Opis wyrobu:

ASUC-100-AD0-OF to wydajny, bezizolacyjny konwerter równoległonapięciowy DC/DC z funkcją podnoszenia napięcia. Konwerter umożliwia pracę w szerokim zakresie napięć wejściowych i precyzyjną regulację napięcia wyjściowego. Typowe zastosowanie modułu to generowanie napięcia zasilającego PoE 48 VDC z napięcia 12 VDC lub 24 VDC dostarczanego z zasilacza awaryjnego.

Konstrukcja OF (Open Frame) pozwala na zamontowanie urządzenia w dowolnej obudowie, ale najbardziej wygodne jest korzystanie z dedykowanych obudów z serii ABOX oraz płyt montażowych z otworami o układzie modułowym o rozstawie 10,8 mm. Układ ten jest kompatybilny z układem otworów montażowych modułów montażowych. Systemowe rozwiązanie umożliwia montaż pionowy lub poziomy wybranych urządzeń w dowolnej, otwartej części obudowy lub płycie montażowej.

Najważniejsze cechy:

✅ szeroki zakres napięcia zasilania,

✅ możliwość precyzyjnej regulacji napięcia wyjściowego w szerokim zakresie,

✅ niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności konwertera,

✅ duża moc wyjściowa przy niewielkich wymiarach modułu,

✅ odporność na odwrotną polaryzację napięcia zasilania.

Dane techniczne:

⏩ Napięcie zasilania: 10 ... 30 VDC

⏩ Moc wyjściowa: 120W @24V, 80W @12V

⏩ Napięcie wyjściowe: 12 ... 48 VDC

⏩ Sprawność: 93% @Vin=12V,Pout=80W

⏩ Prąd jałowy: konwerter 27mA @12V

⏩ Sygnalizacja pracy: LED1 - obecność napięcia wyjściowego

⏩ Konstrukcja obudowy: Brak - moduł do montażu

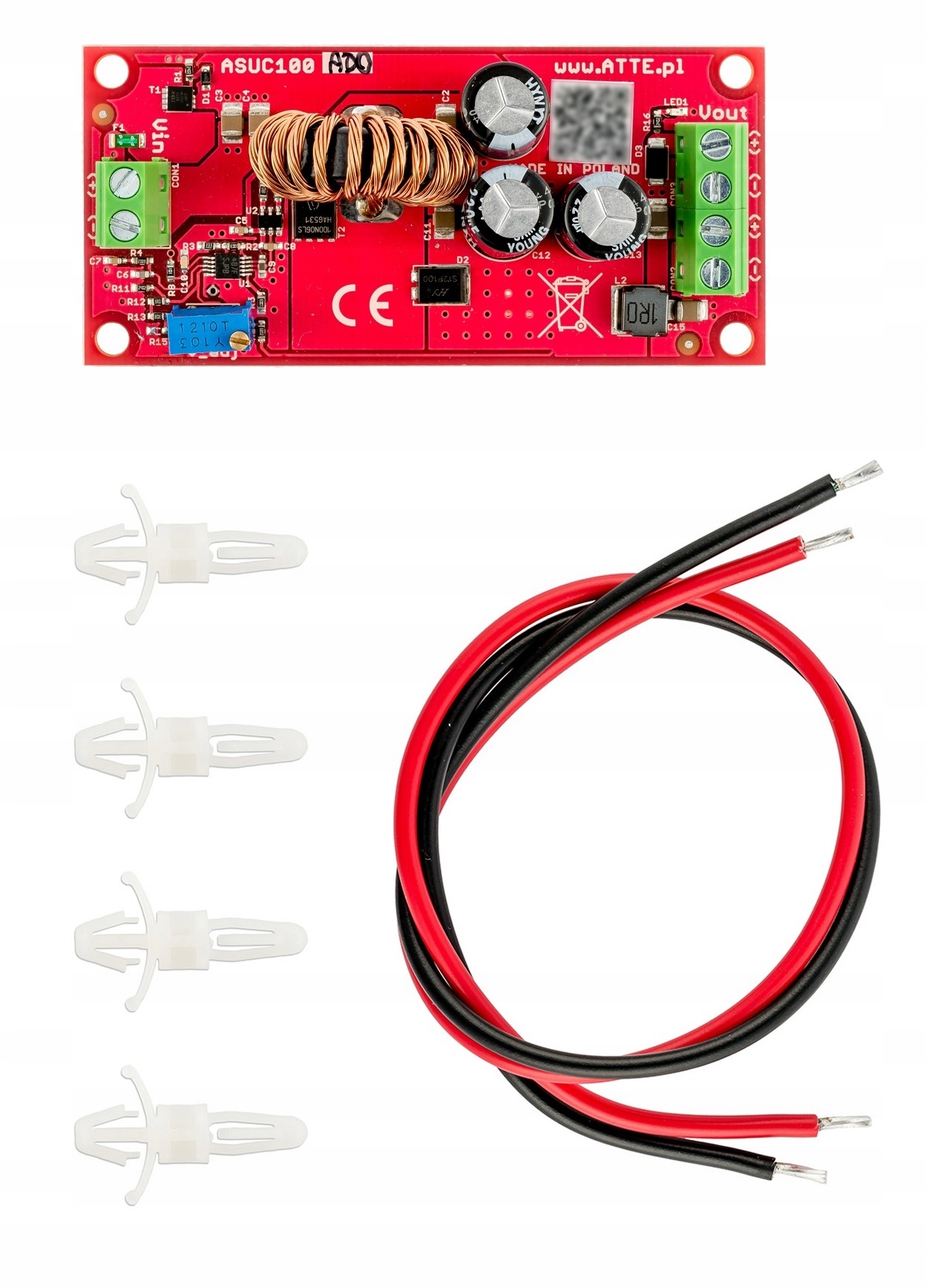

⏩ Montaż: Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm

⏩ Temperatura pracy: -20...+40°C

⏩ Wymiary: 40 x 83 x 27 mm

⏩ Waga: 0,036 kg

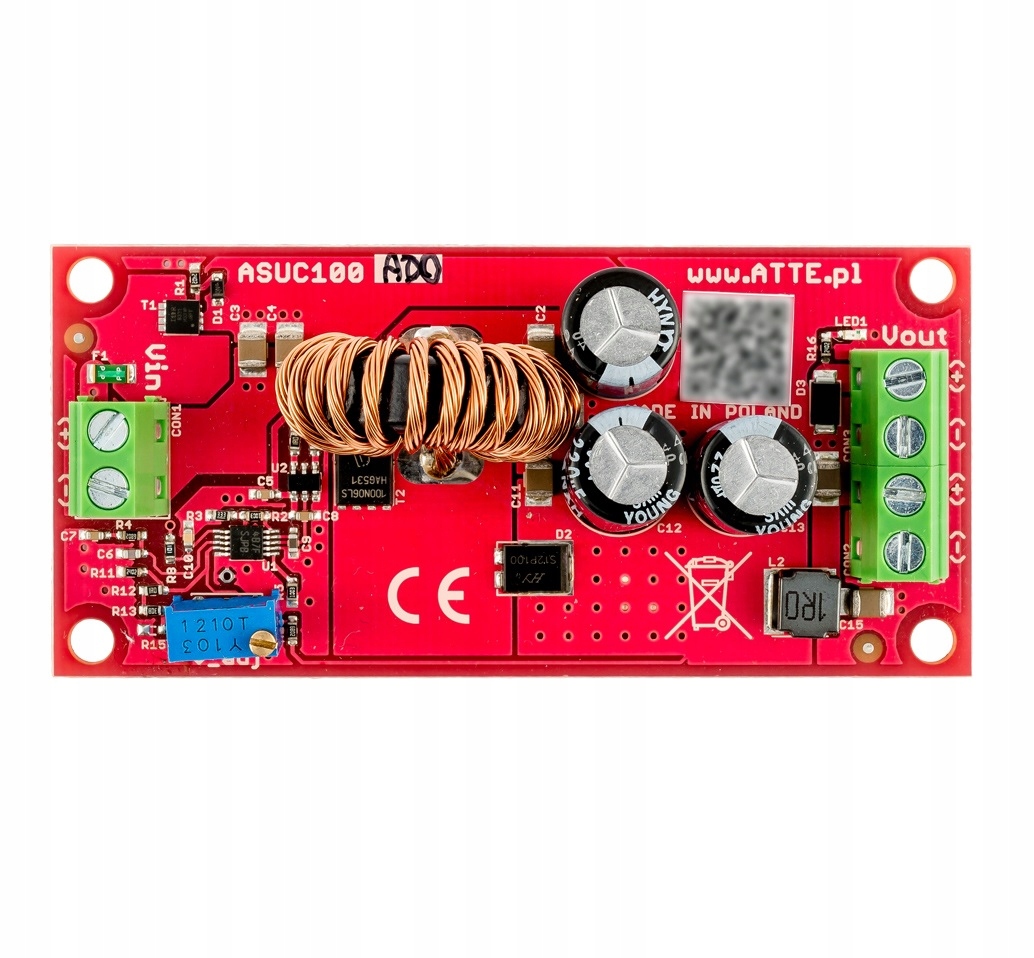

Widok urządzenia:

Kod producenta: ASUC-100-AD0-OF
