Wzmacniacz słuchawkowy FiiO Tranzystorowy K11 R2R

FiiO K11 R2R - Stacjonarny wzmacniacz słuchawkowy z DAC

• Całkowicie różnicowe w pełni 24-bitowe tablice rezystorów DAC R2R
• Podwójne tryby NOS/OS
• Wysokiej jakości elektroniczna regulacja głośności NJW1195A
• Wysoka moc wyjściowa 1300 mW + 1300 mW
• 3 poziomy wzmocnienia, 3 krzywe głośności
• Specjalnie zaprojektowany obwód audio
• Specjalnie zaprojektowany zasilacz
• Wysokiej klasy kondensatory berylowe
• Customowy ekran LCD
• Podświetlane logo RGB

Nowatorska technologia R2R

FiiO K11 R2R to zaawansowany stacjonarny wzmacniacz słuchawkowy wyposażony w wysokiej jakości DAC, stworzony z myślą o wymagających audiofilach. Dzięki zastosowaniu technologii R2R na poziomie cyfrowym, urządzenie oferuje wyjątkową jakość dźwięku, która zaspokoi oczekiwania nawet najbardziej wybrednych słuchaczy. Kompaktowe rozmiary sprawiają, że wzmacniacz doskonale wpasuje się w każde domowe środowisko, nie zajmując przy tym wiele miejsca.

Wśród kluczowych cech FiiO K11 R2R można wymienić:

• Najwyższa jakość dźwięku - bezkompromisowy dźwięk dzięki technologii R2R.
• Wszechstronność - obsługuje różnorodne formaty audio, idealny do współpracy z komputerami i odtwarzaczami Hi-Fi.
• Elegancki design - nowoczesna konstrukcja w kolorze czarnym, która pasuje do każdego stylu wnętrza.
• Łatwość obsługi - intuicyjny interfejs pozwala na łatwe dostosowanie ustawień dźwięku.

FiiO K11 R2R to idealny wybór dla tych, którzy pragną urozmaicić swoje doświadczenia słuchowe i cieszyć się pełnym brzmieniem swoich ulubionych utworów muzycznych. Inwestując w ten produkt, stawiasz na jakość i niezawodność, które są niezbędne w każdym systemie audio.

Podwójna przyjemność słuchania - Dwa tryby NOS/OS

Tryb NOS (Non-Oversampling): utrzymuje oryginalną częstotliwość próbkowania do dekodowania, zachowując autentyczny dźwięk, pozwalając cieszyć się organicznym i porywającym doświadczeniem muzycznym.

Tryb OS (Oversampling): globalnie zwiększa częstotliwość próbkowania do wysokiej częstotliwości 384 kHz, zapewniając lepszą jakość dźwięku i jeszcze bardziej wyrafinowany, czysty dźwięk.

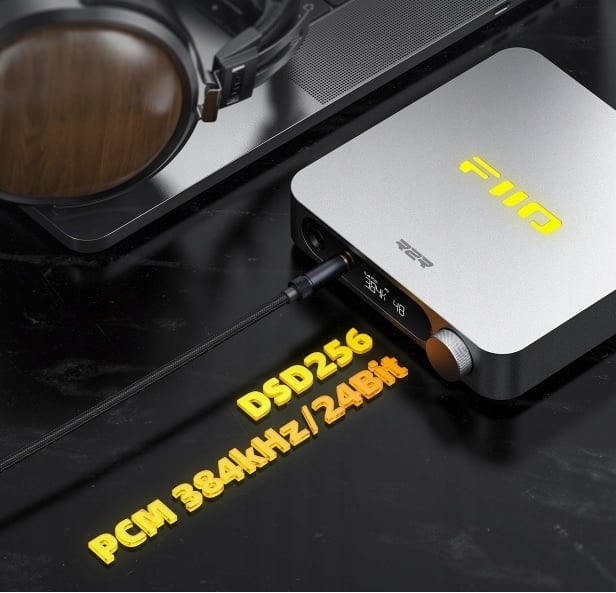

Prawdziwe dekodowanie 24-bitowe

Obsługa dekodowania PCM 384kHz/24bit i DSD256 oznacza, że K11 R2R może z łatwością obsługiwać sygnały audio o wysokiej precyzji i w pełni ujawnić szczegóły, zapewniając doskonałe wrażenia audio.

* DSD256 wymaga ustawienia trybu wyjściowego DSD na Native na urządzeniu źródłowym, wewnętrznie konwertując na PCM przed dekodowaniem przez układy rezystorów R2R.

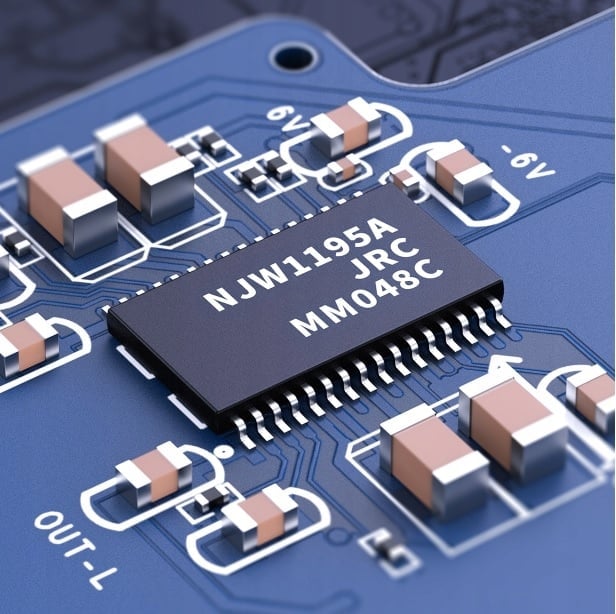

NJW1195A - Wysokiej klasy elektroniczna regulacja głośności

NJW1195A to 4-kanałowy elektroniczny regulator głośności. Ten drabinkowy potencjometr rezystorowy ma niskie zniekształcenia i niski poziom szumów, co pozwala na precyzyjną regulację głośności.

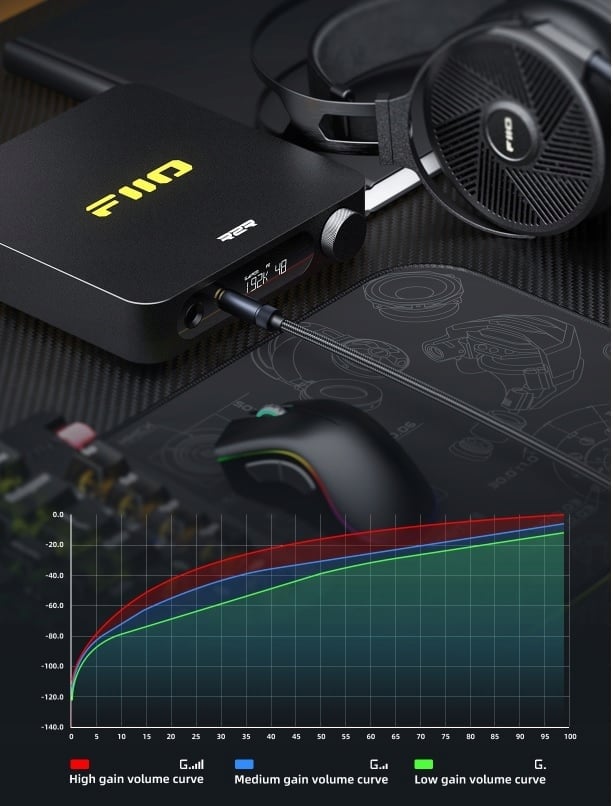

3 poziomy wzmocnienia, 3 krzywe głośności

Trzy niezależne poziomy wzmocnienia i krzywe głośności pozwalają K11 R2R zapewnić lepsze wrażenia odsłuchowe na różnych typach słuchawek, niezależnie od tego, czy używasz czułych słuchawek dousznych, czy trudniejszych w napędzeniu słuchawek nausznych.

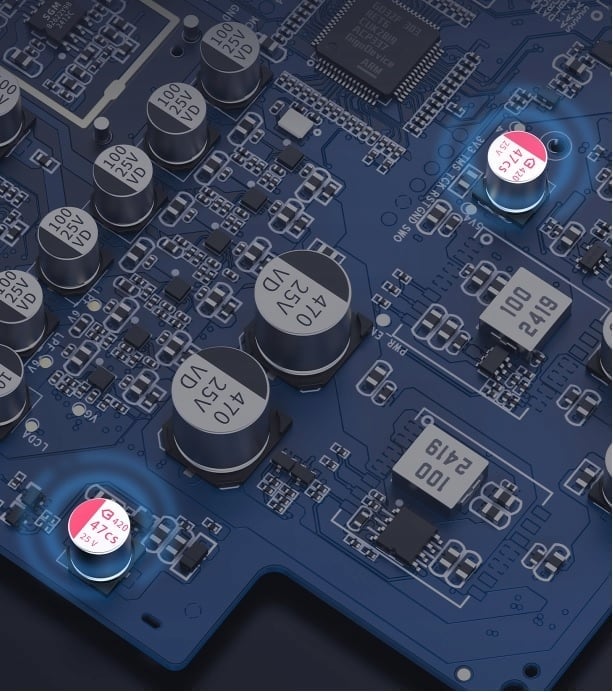

Wysokiej jakości kondensatory berylowe

Niezwykle niski współczynnik ESR kondensatorów w połączeniu z doskonałymi właściwościami przeciwzakłóceniowymi pozwala im zapewnić stabilne i czyste zasilanie, a tym samym uzyskać dźwięk wysokiej jakości.

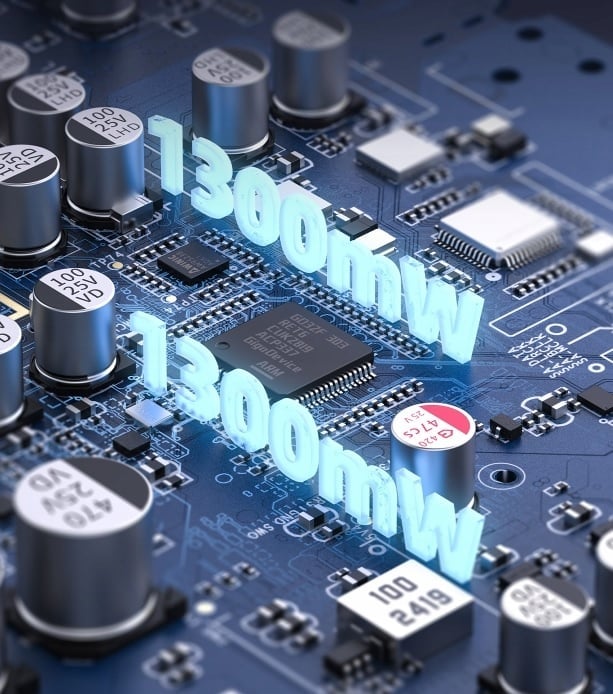

Wysoka moc wyjściowa - Usłyszysz każdy szczegół

Przy obciążeniu 32Ω K11 R2R jest w stanie wytworzyć 1300 mW + 1300 mW w trybach zbalansowanych. Pozwala to na łatwe sterowanie wieloma słuchawkami dousznymi i nausznymi HiFi, aby w pełni wykorzystać ich potencjał.

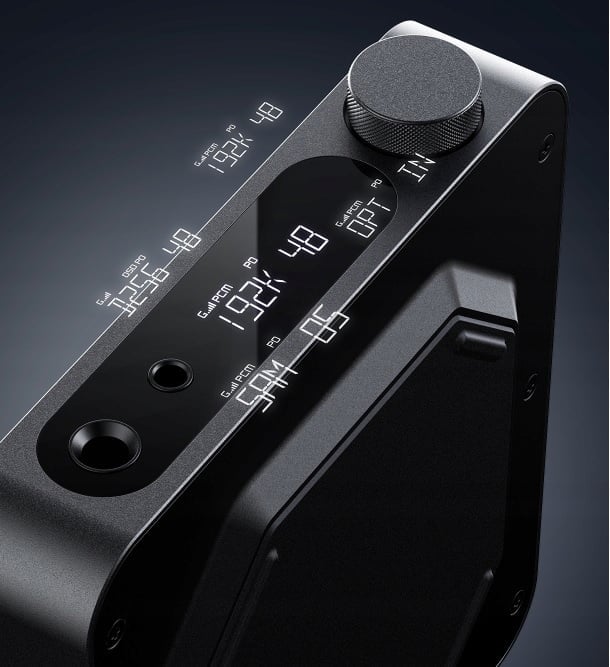

Czytelny wyświetlacz LCD

Niestandardowy, wysoce kontrastowy i trwały ekran LCD pozwala na łatwe sprawdzenie częstotliwości próbkowania, głośności, wzmocnienia lub trybu wyjściowego za pomocą jednego spojrzenia.

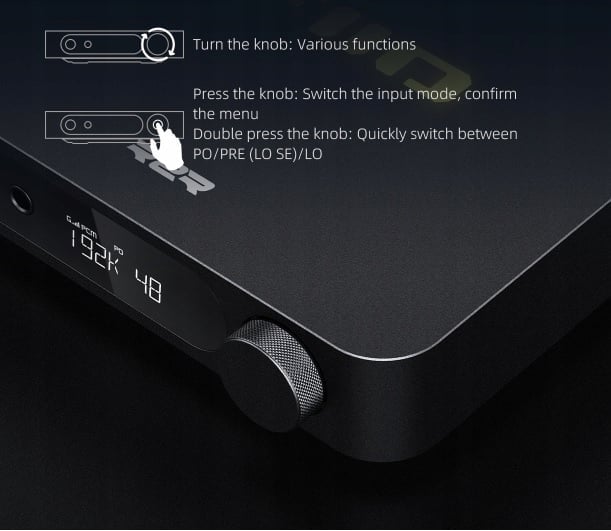

Jedno pokrętło, kompleksowe sterowanie

Wielofunkcyjne pokrętło głośności K11 R2R służy do włączania i wyłączania urządzenia, obsługi menu, regulacji głośności i innych funkcji. Pokrętło zostało zaprojektowane tak, aby można było szybko wykonywać różne złożone czynności, po prostu naciskając i obracając pokrętło. Można również szybko przełączać się między trybami PO/PRE (LO SE)/LO*, naciskając dwukrotnie pokrętło, co ułatwia odpowiednie łączenie się z różnymi konfiguracjami audio.

* Tryby PO/PRE/LO zapamiętują ostatni ustawiony poziom głośności w każdym trybie niezależnie, nie ma potrzeby ponownej regulacji głośności podczas przełączania między trybami.

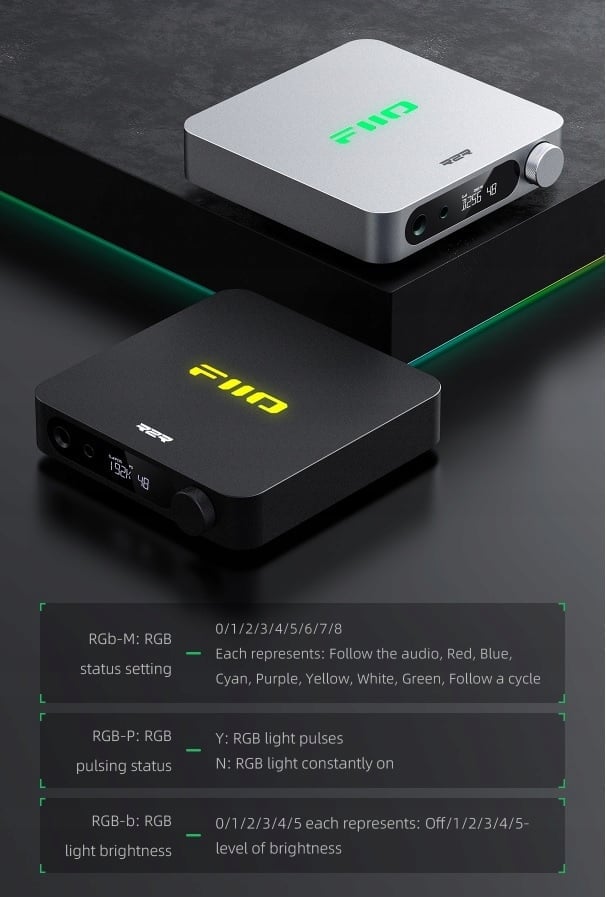

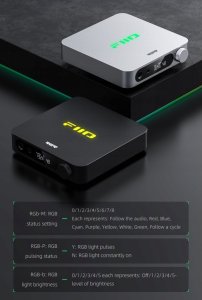

Podświetlane logo

Logo FIIO jest podświetlane RGB, co pozwala na szybką identyfikację częstotliwości próbkowania aktualnie odtwarzanego dźwięku. Sześć pasków LED współpracuje ze starannie umieszczoną odblaskową folią i częściami korpusu zaprojektowanymi tak, aby odbijać światło, dzięki czemu pokaz świetlny jest jednolity i elegancki.

* Jasność, kolor i wzory świetlne można regulować za pomocą pokrętła.

W pełni różnicowe, 24-bitowe tablice rezystorów R2R DAC

Nowo opracowany przez FIIO czterokanałowy, całkowicie różnicowy 24-bitowy DAC R2R składa się z 2x 48 precyzyjnych cienkowarstwowych układów rezystorów na kanał, łącznie 192 rezystory, o tolerancji 0,1% i niskim dryfcie temperaturowym (30 ppm). Taka konfiguracja zapewnia niepowtarzalny i urzekający dźwięk.

Porównanie architektury w pełni różnicowej i typowej

K11 R2R wykorzystuje architekturę całkowicie różnicową, co skutkuje niższym poziomem szumów, mniejszą ilością harmonicznych FFT i ciemniejszym tłem muzycznym w porównaniu ze standardowymi rozwiązaniami.

Specjalnie zaprojektowany układ audio

Sygnał audio jest przesyłany przez procesor interfejsu USB do cyfrowego mostka audio. Po przetworzeniu przez FPGA jest wysyłany do przetwornika cyfrowo-analogowego R2R w celu uzyskania 4-kanałowego wyjścia po zdekodowaniu. Następnie przechodzi przez dwa wzmacniacze operacyjne Ti OPA1642 w celu filtrowania dolnoprzepustowego i konwersji sygnału analogowego single-ended, a następnie przesyłany do elektronicznego układu sterowania głośnością NJW1195A w celu precyzyjnej regulacji głośności. Stopień wyjściowy wykorzystuje dwa wzmacniacze operacyjne SGM8262 do 4-drożnej inwersji fazy i wzmocnienia, co skutkuje wyjściami sygnałów analogowych single-ended i zbalansowanych.

Obwód audio posiada regulację wzmocnienia. Uzupełnia go specjalnie zaprojektowany obwód ochrony słuchawek i system eliminacji szumów i trzasków, co zapewnia, że obwód audio jest zarówno wysokiej jakości pod względem wytwarzanego dźwięku, jak i niezawodny w działaniu.

Specjalnie zaprojektowane zasilanie

K11 R2R wykorzystuje do 17 precyzyjnych regulatorów LDO o niskim poziomie szumów IC i 2 przetworniki DC-DC, zapewniając wielokanałowe specjalistyczne zasilanie －9 V, 8 V, ±7,5 V, ±6 V, 5,4 V, 3,3 V, 1,8 V i 1,2 V. Są one połączone z zewnętrznym niestandardowym zasilaczem impulsowym 12 V, aby gwarantować czystość dostarczanego prądu oraz zapewnić solidną podstawę dla większej mocy wyjściowej.

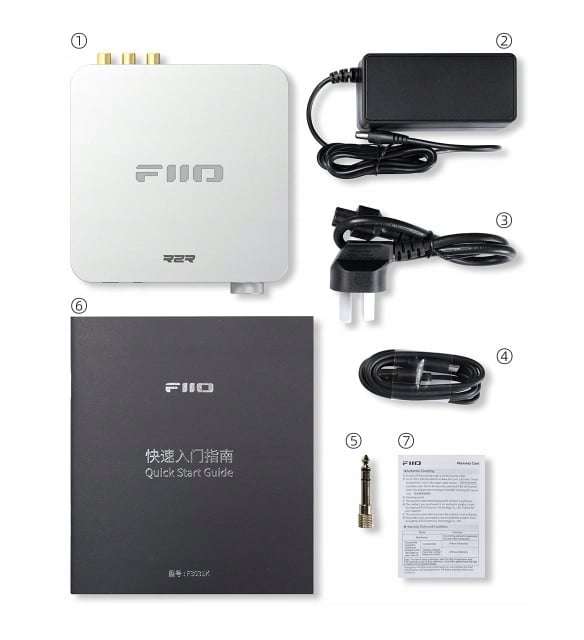

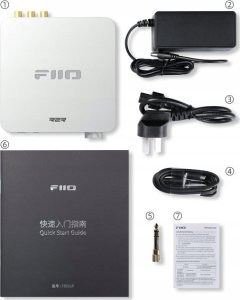

Zawartość zestawu:

1️⃣ K11 R2R

2️⃣ Zasilacz

3️⃣ Kabel zasilający

4️⃣ Kabel USB do transmisji danych

5️⃣ Adapter słuchawkowy

6️⃣ Skrócona instrukcja obsługi

7️⃣ Karta gwarancyjna

Specyfikacja techniczna:

➡️ Główny układ sterujący: GD32F303RET6

➡️ DAC: Całkowicie różnicowy R2R, w pełni 24-bit

➡️ Układ sterowania głośnością: NJW1195A

➡️ Dekodowanie wejścia USB: 384 kHz/32 bity, DSD256

➡️ Dekodowanie wejścia koncentrycznego: 192 kHz/24 bity

➡️ Dekodowanie wejścia optycznego: 96 kHz/24 bity

➡️ Złącze USB: Typ C

➡️ Wyświetlacz: Niestandardowy ekran LCD

➡️ Wymiary: 147 x 133 x 32,3 mm (wliczając nóżki)

➡️ Waga: Około 420 g

➡️ Zasilanie: Zewnętrzny adapter DC12 V 2 A

➡️ Moc wyjściowa SE 1: L+R ≥ 460 mW + 460 mW (32Ω, THD+N＜ 1%)

(32 Ω/Single-ended/High gain)

➡️ Moc wyjściowa SE 2: L+R≥50mW+50mW (300Ω, THD+N＜1%)

(300Ω/Single-ended/High gain)

➡️ Moc wyjściowa BAL 1: L+R≥1300mW+1300mW (32Ω, THD+N＜1%)

(32Ω/Balanced/High gain)

➡️ Moc wyjściowa BAL 2: L+R≥220mW+220mW (300Ω, THD+N＜1%)

(300Ω/Balanced/High gain)

➡️ Pasmo przenoszenia: 20Hz~50kHz, tłumienie＜1,3 dB

➡️ SNR: ≥115dB (A-ważony)

➡️ Próg szumu: PO＜7,2uV (A-ważony); BAL＜14,1uV (A-ważony)

➡️ Impedancja wyjściowa: PO＜1Ω (obciążenie 32Ω); BAL＜1,5Ω (obciążenie 32Ω)

➡️ THD+N: LO＜0,02% (1kHz/10kΩ)
