Weicon A Żywica epoksydowa z metalem 200g

WEICON A Żywica epoksydowa z metalem 200g
WEICON A to Plastyczny metal w postaci dwuskładnikowej żywicy na bazie epoksydowej. Idealna do prac remontowych i konserwacyjnych w przemyśle morskim. Oraz do szybkich i trwałych napraw, do powlekania, klejenia i zalewania szerokiej gamy materiałów.
WEICON A posiada certyfikat DNV , żywica jest bardzo dobrze wypełniona pigmentami stalowymi, jest magnetyczna i w formie pasty, dlatego może być stosowany na powierzchniach pionowych.
Możliwe zastosowania:

•  do usuwania uszkodzeń spowodowanych korozją i wżerów lub do naprawy otworów i szczelin. Na przykład, może być używany do reprodukcji ciężkich elementów stalowych, które zostały poważnie uszkodzone przez korozję i wżery.
• WEICON A jest prawdziwą alternatywą do spawania wspomagającego, ponieważ obróbka żywicy epoksydowej nie powoduje odkształceń termicznych jak przy spawaniu.

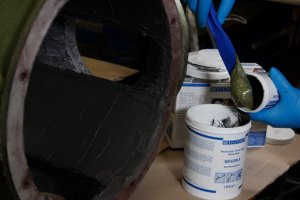

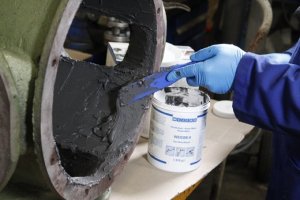

• do naprawy zbiorników i rur
• do naprawy pęknięć w obudowach silników lub pomp i elementów maszyn.
• również nadaje się do stosowania w systemach kanalizacyjnych, gdzie rury i przewody są narażone na silne oddziaływanie mediów.
• Nadaje się idealnie do naprawy wałów obrotowych
• Oraz do szpachlowania i uzupełniania ubytków

  Cechy  i dane techniczne dla żywicy epoksydowej Weicon A

• Posiada certyfikat DNV GL
• Przekazany do napraw w przemyśle morskim.
• Może być stosowany w celu wyeliminowania uszkodzeń spowodowanych korozją i wżerów w zbiornikach, naprawy rury i odlewów a także naprawy pęknięć na obudowach.
• Konsystencja pasty
• Wypełnienie stal
• Made in Germany
• Baza Epoksyd
• Wypełniacz stal
• Konsystencja pasty
• Barwa ciemno szara
• Przetwarzanie Temperatura aplikacji +15 deg;C do +40 deg;C
• Temperatura komponentów > 3deg;C nad rosą punkt
• Wilgotność względna powietrza < 85 %
• Stosunek masy mieszanki, waga 100:10
• Stosunek masy mieszanki, Ilość 100:21
• Lepkość mieszanki w +25 deg;C 850.000 mPa·s
• Gęstość mieszaniny 2,6 g/cm³
• Zużycie grubość warstwy 1,0 mm 2,6 kg/m²
• Maksymalna grubość warstwy w jednorazowej aplikacji 20 mm

W zestawie:

• Dwa składniki baza żywica  181g i utwardzacz 19g
• Szpatułka do aplikacji
• Szpatułka do konturów Flexy
• Instrukcja użytkowania
• Rękawiczki

Utwardzanie
Czas otwarty w 20deg;C, porcja 500g 60 min
Czas nakładania warstw (Wytrzymałość 35%) 3 godz
Wytrzymałość mechaniczna po (Wytrzymałość 80%) 6 godz
Wytrzymałość końcowa (Wytrzymałość 100%) 24 godz
Kurczliwość 0,18 %
Własności mechaniczne
Warunki utwardzania 24 h RT + 4 h 60 deg;C
Wytrzymałość na rozciąganie DIN EN ISO 527-2 41 MPa
Wydłużenie zrywające DIN EN ISO 527-2 0,8 %
Moduł sprężystości DIN EN ISO 527-2        5300-5700 MPa
Odporność na ciśnienie DIN EN ISO 604 80 MPa
Wytrzymałość na zginanie DIN EN ISO 178 63 MPa
Twardość (Shore D) DIN ISO 7619 82 ± 3
Przyczepność DIN EN ISO 4624 12 MPa
Badanie TABER DIN ISO 9352 (H18, 1 kg, 1000 obrotów) 1,1 g / 0,3 cm³
Parametry termiczne
Odporność termiczna -35 deg;C do +120 deg;C
Tg po utwardzeniu w temp. pokojowej (DSC) ~ +61 deg;C
Tg przy temp. (120deg;C) (DSC) +80 deg;C
Wytrzymałość na odkształcenia termiczne DIN EN ISO 75-2 +65 deg;C
Przewodność termiczna DIN EN ISO 22007-4 0,59 W/m·K
Pojemność cieplna DIN EN ISO 22007-4 0,61 J/(g·K)
właściwości elektryczne
Oporność właściwa DIN EN 62631-3-1 1,79·10^14 Ωm
magnetyczny tak
Atesty IMPA-Code 812901/ 02 ISSA-Code 75.509.01/02
Certyfikat morski DNV | RINA
