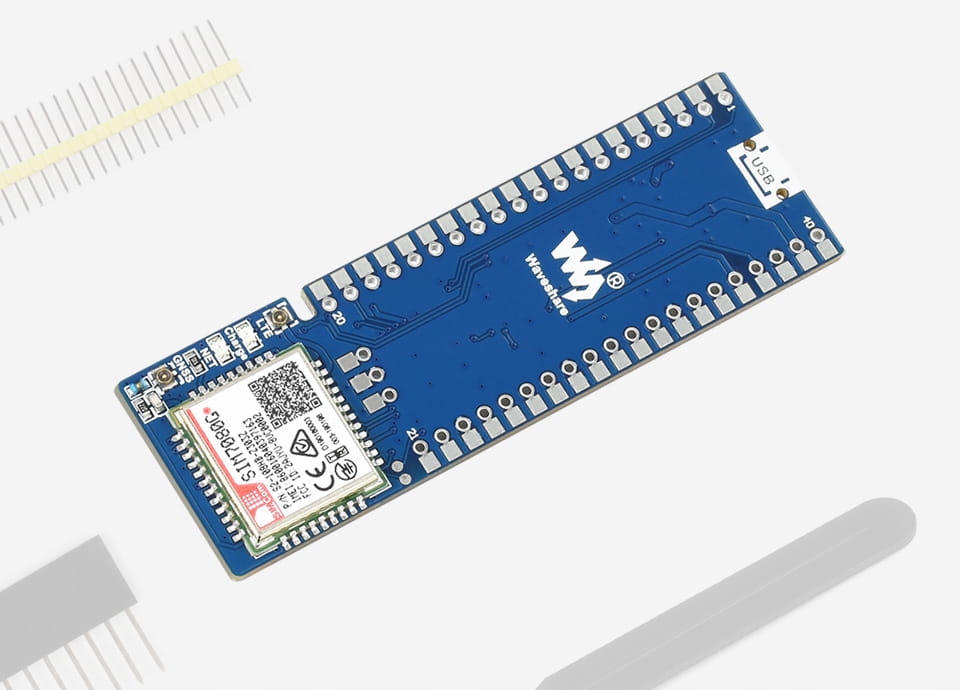

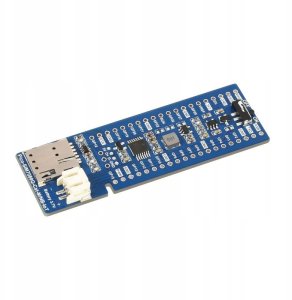

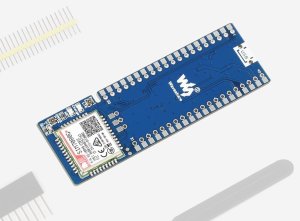

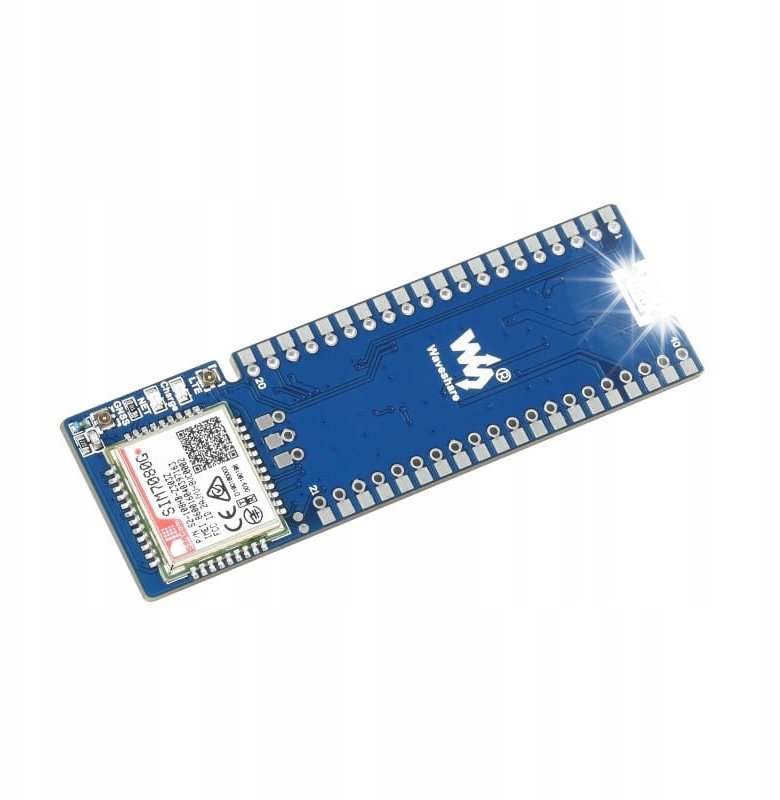

Waveshare Moduł NB-IoT i GNSS dla Raspberry Pi Pico

Moduł NB-IoT i GNSS dla Raspberry Pi Pico – Innowacyjne rozwiązanie dla IoT

Moduł NB-IoT i GNSS dla Raspberry Pi Pico, oparty na chipie SIM7080G, to nowoczesne narzędzie, które umożliwia efektywną komunikację w standardzie NB-IoT oraz Cat-M. Dzięki funkcjom pozycjonowania, ten moduł staje się doskonałym rozwiązaniem dla różnorodnych aplikacji IoT, które wymagają niezawodnej łączności oraz precyzyjnych danych lokalizacyjnych.

Komunikacja w standardzie NB-IoT i Cat-M

Moduł obsługuje zarówno NB-IoT, jak i Cat-M, co pozwala na elastyczne zastosowanie w różnych scenariuszach. Dzięki prędkości przesyłania danych do 136 Kbps w kierunku pobierania i 150 Kbps w kierunku wysyłania dla NB-IoT oraz do 589 Kbps (DL) i 1119 Kbps (UL) dla Cat-M, zapewnia szybkie i efektywne przesyłanie informacji.

Pozycjonowanie z systemami GNSS: GPS, GLONASS, BeiDou, Galileo

Moduł wyposażony jest w funkcje pozycjonowania, które obsługują różne systemy GNSS, w tym GPS, GLONASS, BeiDou oraz Galileo. Dzięki temu użytkownicy mogą uzyskać dokładne dane lokalizacyjne, co jest kluczowe w wielu zastosowaniach, takich jak monitorowanie pojazdów czy zarządzanie flotą.

Wiele pasm częstotliwości dla lepszej łączności

Wszechstronność modułu zapewnia obsługę wielu pasm częstotliwości dla NB-IoT oraz Cat-M, co czyni go idealnym rozwiązaniem do pracy w różnych warunkach sieciowych. Dzięki temu można go wykorzystać w szerokim zakresie lokalizacji i aplikacji.

Niskie opóźnienia i niski pobór mocy

Moduł charakteryzuje się niskimi opóźnieniami oraz minimalnym poborem mocy, co sprawia, że jest idealnym rozwiązaniem dla aplikacji IoT, które wymagają długotrwałej pracy na zasilaniu bateryjnym. Dzięki temu można go stosować w urządzeniach działających w trybie oszczędzania energii.

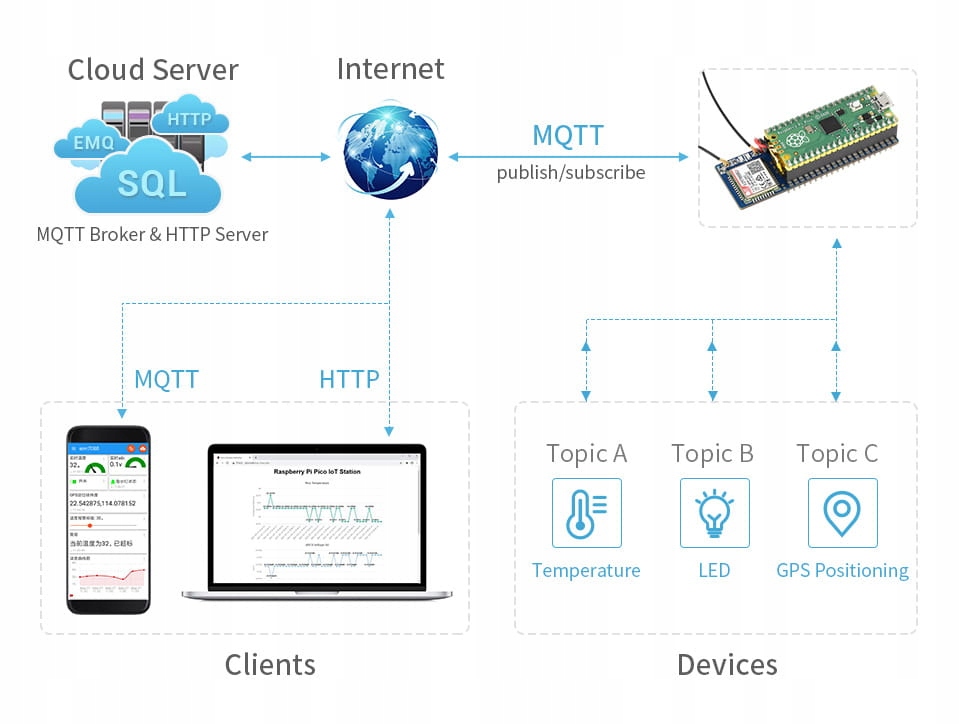

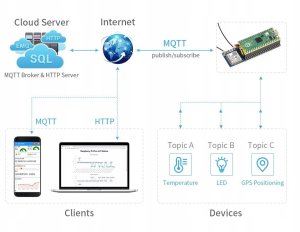

Obsługa protokołów komunikacyjnych: HTTP, MQTT, LWM2M, COAP

Moduł wspiera różnorodne protokoły komunikacyjne, takie jak HTTP, MQTT, LWM2M oraz COAP, co umożliwia łatwą integrację z istniejącymi systemami i aplikacjami. Dzięki temu użytkownicy mogą swobodnie przesyłać dane i komunikować się z innymi urządzeniami w sieci.

Zasilanie i kompatybilność z Raspberry Pi Pico

Moduł zasilany jest z akumulatora Li-Po lub przez złącze USB Raspberry Pi Pico, co zapewnia dużą elastyczność w jego użytkowaniu. Napięcie robocze wynosi 3,3 V, co czyni go kompatybilnym z szeroką gamą projektów opartych na Raspberry Pi.

Wymiary i konstrukcja modułu

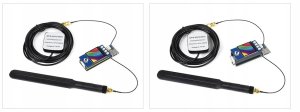

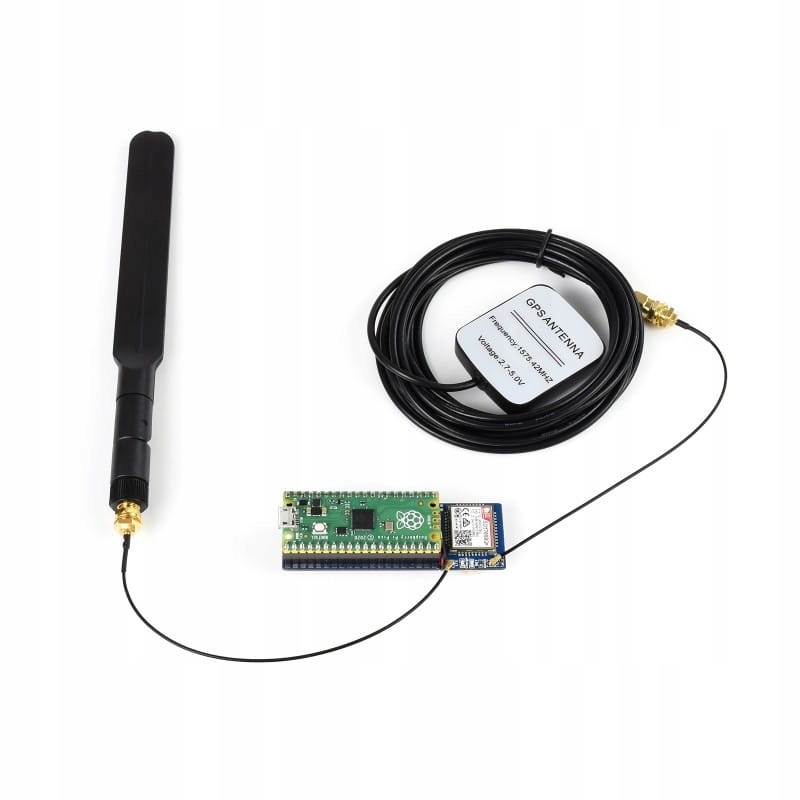

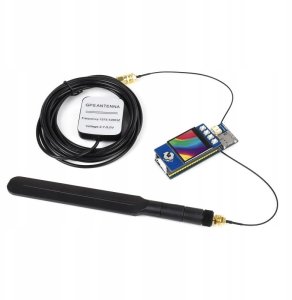

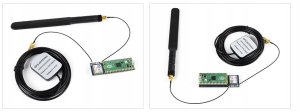

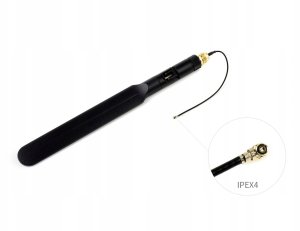

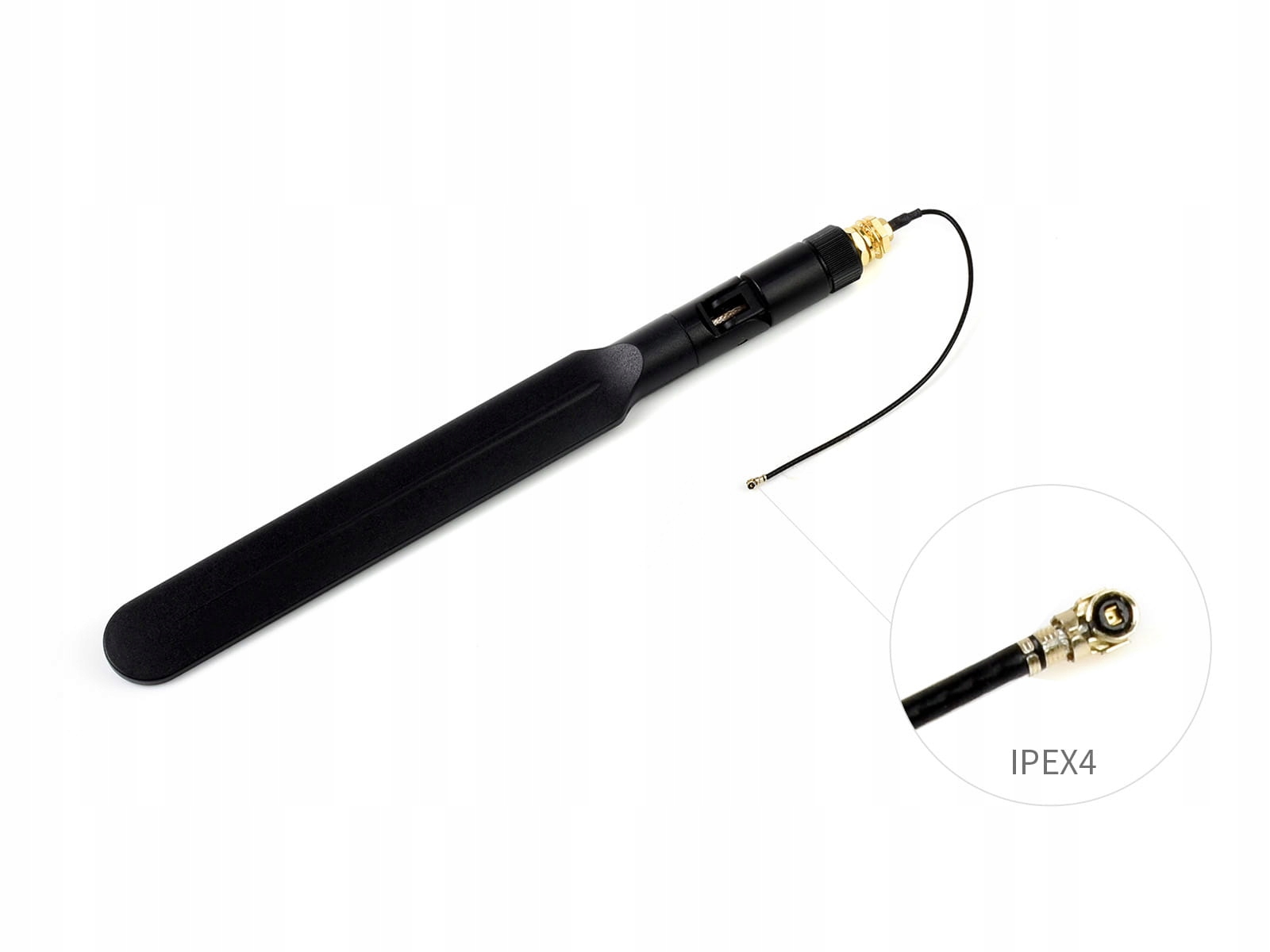

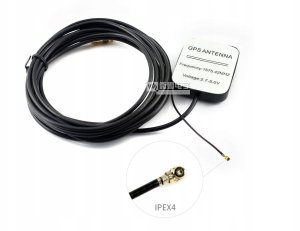

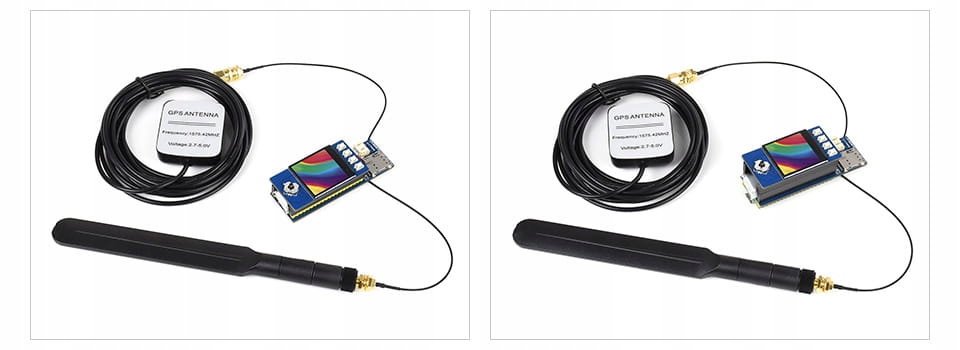

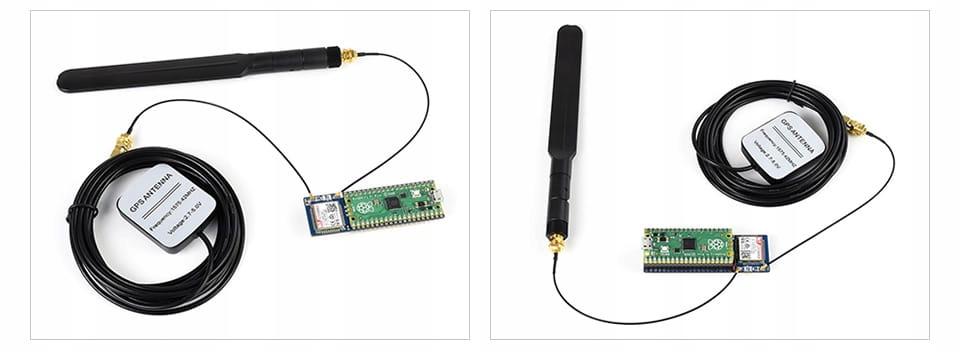

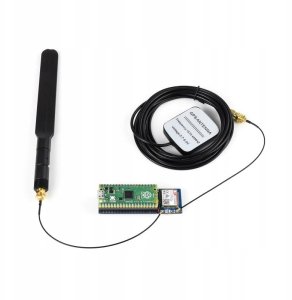

Moduł ma kompaktowe wymiary 73,5 x 24 mm, co ułatwia jego integrację w różnych projektach. W zestawie znajdują się również anteny LTE i GNSS, a także złącza żeńskie i męskie, co zapewnia pełną funkcjonalność i wszechstronność zastosowań.

Specyfikacja techniczna modułu NB-IoT i GNSS dla Raspberry Pi Pico

• Producent chipsetu: SIM7080G
• Rodzaj komunikacji: NB-IoT, Cat-M
• Obsługiwane systemy GNSS: GPS, GLONASS, BeiDou, Galileo
• Pasmo częstotliwości NB-IoT: B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66/B71/B85
• Pasmo częstotliwości Cat-M: B1/B2/B3/B4/B5/B8/B12/B13/B14/B18/B19/B20/B25/B26/B27/B28/B66/B85
• Szybkość przesyłania danych NB-IoT: 136 Kbps (DL), 150 Kbps (UL)
• Szybkość przesyłania danych Cat-M: 589 Kbps (DL), 1119 Kbps (UL)
• Protokoły komunikacyjne: TCP/UDP/HTTP/HTTPS/TLS/DTLS/PING/LWM2M/COAP/MQTT
• Zasilanie: akumulator Li-Po lub złącze USB RPI Pico
• Karta SIM: nano SIM NB-IoT/Cat-M (1,8 V)
• Złącze anteny: GNSS i LTE
• Wskaźnik LED: sieci i ładowania
• Napięcie robocze: 3,3 V

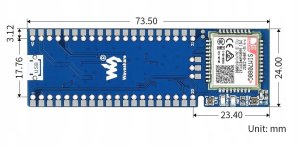

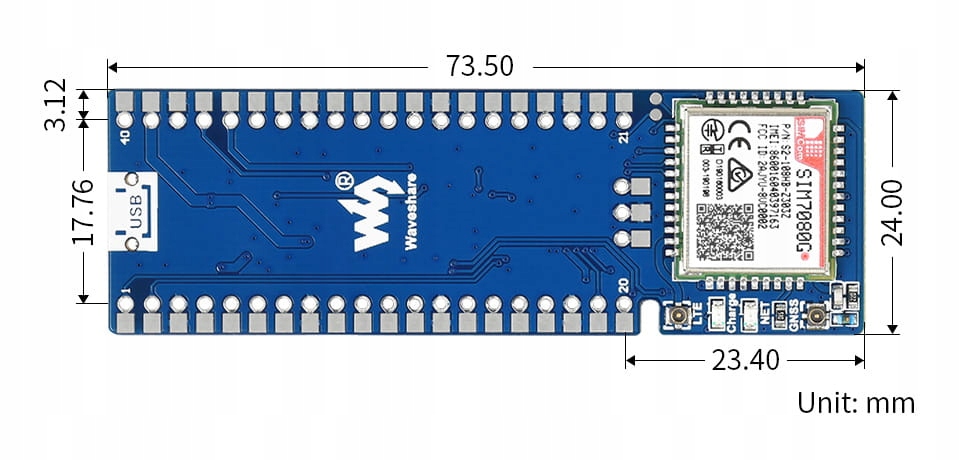

• Wymiary: 73,5 x 24 mm

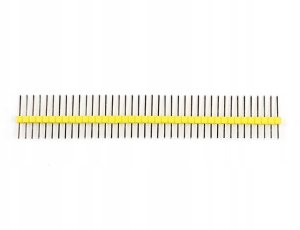

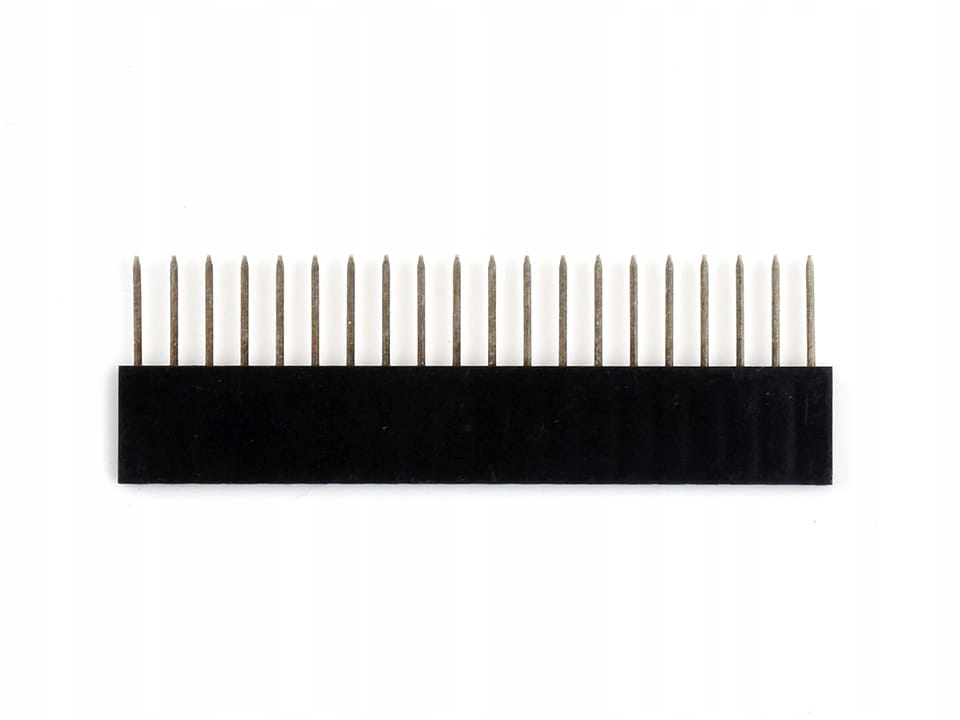

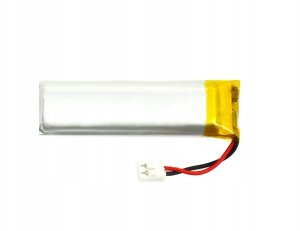

• Zestaw zawiera: Moduł Pico-SIM7080G-Cat-M/NB-IoT x1, Antena LTE x1, Antena GNSS x1, Złącze żeńskie 20-pin x2, Złącze męskie 40-pin x1, Akumulator Li-po 3,7 V x1
