Waveshare LCD 4.3" 480x272 rezystancyjny panel dotykowy DWIN HMI DMG48270F043_02WTR

LCD 4.3" 480x272 rezystancyjny panel dotykowy DWIN HMI DMG48270F043_02WTR – Nowoczesne rozwiązanie HMI

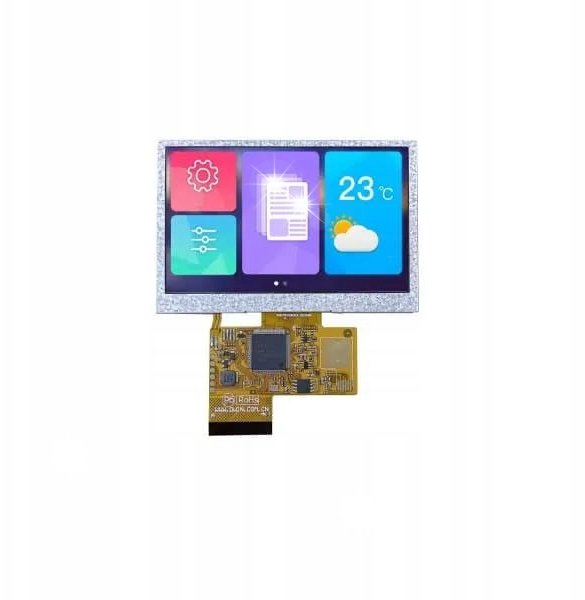

Moduł HMI DWIN DMG48270F043-02WTR to nowoczesne urządzenie, które łączy w sobie wyświetlacz LCD IPS o przekątnej 4.3 cala oraz rezystancyjny panel dotykowy. Dzięki rozdzielczości 480x272 pikseli i obsłudze 262 tys. kolorów, użytkownicy mogą cieszyć się wyraźnym i żywym obrazem, co czyni go idealnym rozwiązaniem dla różnorodnych aplikacji HMI.

Wyświetlacz IPS-TFT-LCD z rozdzielczością 480x272

Wyświetlacz IPS-TFT-LCD wyróżnia się doskonałymi kątami widzenia wynoszącymi 85° w każdym kierunku, co zapewnia komfort oglądania z różnych pozycji. Jasność na poziomie 250 nitów sprawia, że obraz jest czytelny nawet w jasnych warunkach oświetleniowych, a obszar wyświetlania wynoszący 95.04mm (W) × 53.86mm (H) umożliwia wygodne prezentowanie informacji.

Funkcjonalność panelu dotykowego RTP – wygodne sterowanie

Rezystancyjny panel dotykowy RTP pozwala na intuicyjne sterowanie urządzeniem. Obsługuje zarówno dotyk, jak i przeciągnięcie, co sprawia, że interakcja z modułem jest prosta i przyjemna. Dodatkowo, twardość powierzchni wynosząca 3H zapewnia trwałość i odporność na zarysowania.

Interfejs użytkownika z aplikacją DGUS TOOL

Moduł oparty jest na systemie DGUS II, co umożliwia łatwe projektowanie interfejsu użytkownika. Dzięki dedykowanej aplikacji DGUS TOOL, użytkownicy mogą szybko i efektywnie tworzyć własne projekty, co znacząco przyspiesza proces wdrażania rozwiązań HMI.

Możliwości graficzne – ładowanie grafik i tworzenie interfejsów

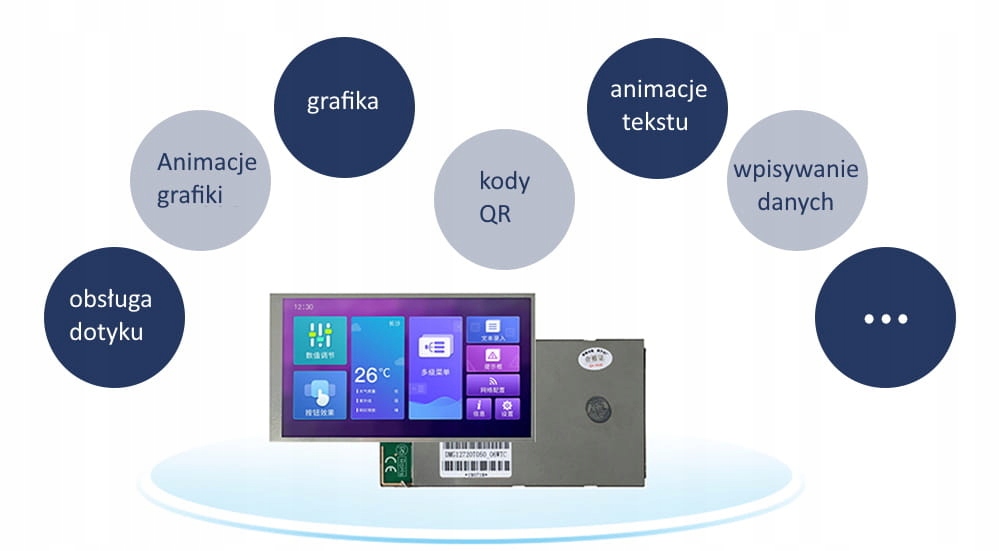

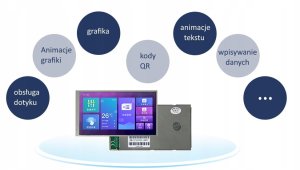

Użytkownicy mają możliwość ładowania gotowych grafik oraz tworzenia przycisków, wykresów i pól do wprowadzania danych. Skompilowane pliki można łatwo przenieść na kartę pamięci SD, co zwiększa elastyczność i możliwości personalizacji interfejsu.

Wydajność komunikacji – interfejs UART i konfigurowalne ustawienia

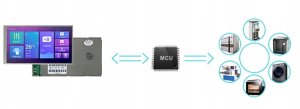

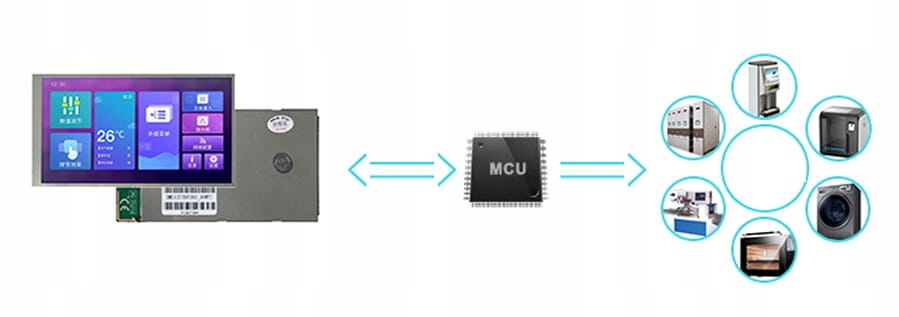

Moduł HMI DWIN DMG48270F043-02WTR obsługuje różne tryby pracy UART, co pozwala na elastyczne połączenie z mikrokontrolerem. Dzięki temu użytkownicy mogą dostosować ustawienia komunikacji do swoich potrzeb, co zwiększa wszechstronność urządzenia.

Zasilanie i pobór mocy – efektywność energetyczna

Urządzenie zasilane jest napięciem od 4.5 do 5.5V, a jego pobór prądu wynosi 220mA przy włączonym podświetleniu oraz 100mA przy wyłączonym. Taka efektywność energetyczna sprawia, że moduł jest idealnym rozwiązaniem do długotrwałego użytkowania w różnych aplikacjach.

Specyfikacja techniczna LCD DWIN HMI DMG48270F043-02WTR

• Typ wyświetlacza: IPS-TFT-LCD
• Rozdzielczość: 480x272 pikseli
• Ilość kolorów: 262K kolorów
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)

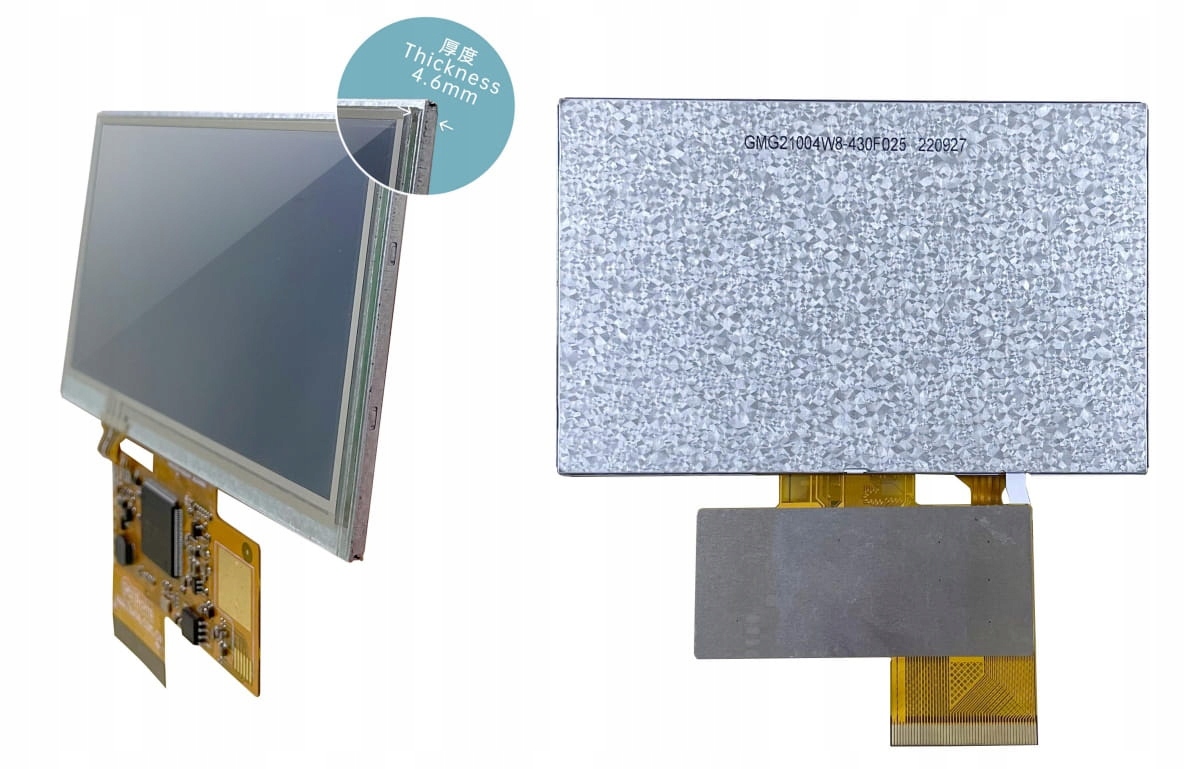

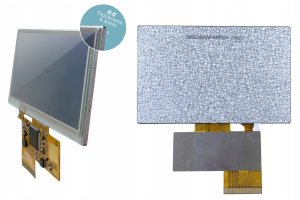

• Obszar wyświetlania: 95.04mm (W) × 53.86mm (H)
• Podświetlanie: LED
• Jasność: 250 nitów
• Typ panelu dotykowego: RTP (rezystancyjny)
• Struktura panelu dotykowego: ITO film + ITO glass
• Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• Twardość powierzchni: 3H
• Przepuszczalność światła: ponad 80%
• Napięcie zasilania: 4.5~5.5V
• Pobór prądu z włączonym podświetlaniem: 220mA przy VCC = +5V
• Pobór prądu z wyłączonym podświetlaniem: 100mA przy VCC = +5V
• Pamięć Flash: 8MBytes NOR Flash
• Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
• Złącza użytkownika: 50 pin taśma 50Pin_0.5mm FPC
